Canela · Фрезы сборные — торцевые и фасочные фрезы · арт. 074490063

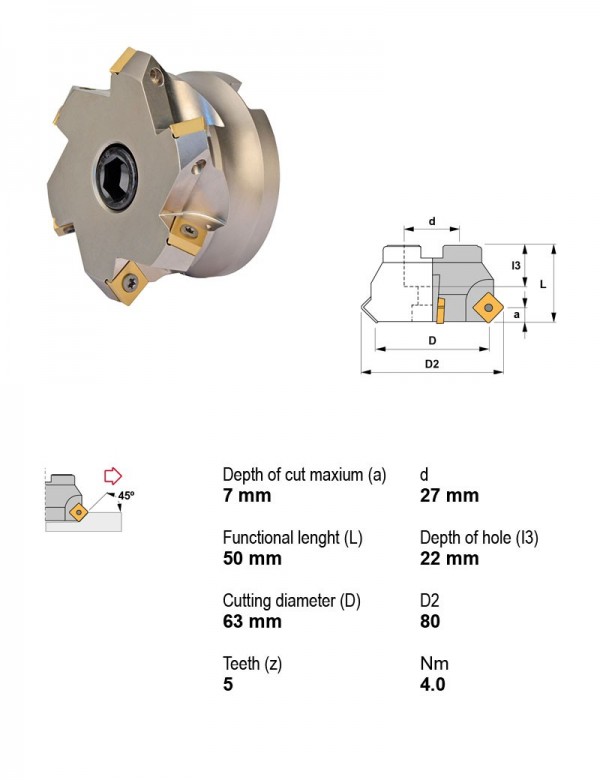

Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø27 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
| Применение | Торцевые и фасочные фрезы |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 63 мм |
| Диаметр хвостовика | 27 мм |
| Длина | 50 мм |
| Задний угол | Положительный |
| Число зубьев | 5 шт. |
Другие типоразмеры серии
Фрезы сборные — торцевые и фасочные фрезы — 108 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|---|
| 064090040 | Насадная фреза (под оправку) | Нет | 40 | 27 | 50 | Положительный | 3 | |
| 064090050 | Насадная фреза (под оправку) | Нет | 50 | 27 | 50 | Положительный | 4 | |
| 064090063 | Насадная фреза (под оправку) | Нет | 63 | 32 | 50 | Положительный | 4 | |
| 064090080 | Насадная фреза (под оправку) | Нет | 80 | 40 | 50 | Положительный | 5 | |
| 074490040 | Насадная фреза (под оправку) | Нет | 40 | 16 | 40 | Положительный | 4 | |
| 074490050 | Насадная фреза (под оправку) | Нет | 50 | 22 | 40 | Положительный | 4 | |
| 074490063 | Насадная фреза (под оправку) | Нет | 63 | 27 | 50 | Положительный | 5 | Текущая |
| 074490080 | Насадная фреза (под оправку) | Нет | 80 | 32 | 50 | Положительный | 6 | |
| 074490100 | Насадная фреза (под оправку) | Нет | 100 | 40 | 50 | Положительный | 7 | |
| 074490125 | Насадная фреза (под оправку) | Нет | 125 | 40 | 63 | Положительный | 8 | |
| 074490160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Положительный | 9 | |
| 074490200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 63 | Положительный | 11 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 074490063.
Пластины фрезерные3
- SCGT120408-ALKM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
- SCMT120408-39KM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
- SCMT120408-39TL20Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TL20, Радиус при вершине 0,8
Пластины токарные по ISO 18322
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
- SCMT120408TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Адаптеры с хвостовиком CAT1
- A14160501250-0600Оправка для насадных фрез CAT 1.250 Ø50
Винты для пластин1
- 912.12Винт под шестигранник M12×1,7
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Документы по позиции
Для этой позиции документы пока не привязаны.
