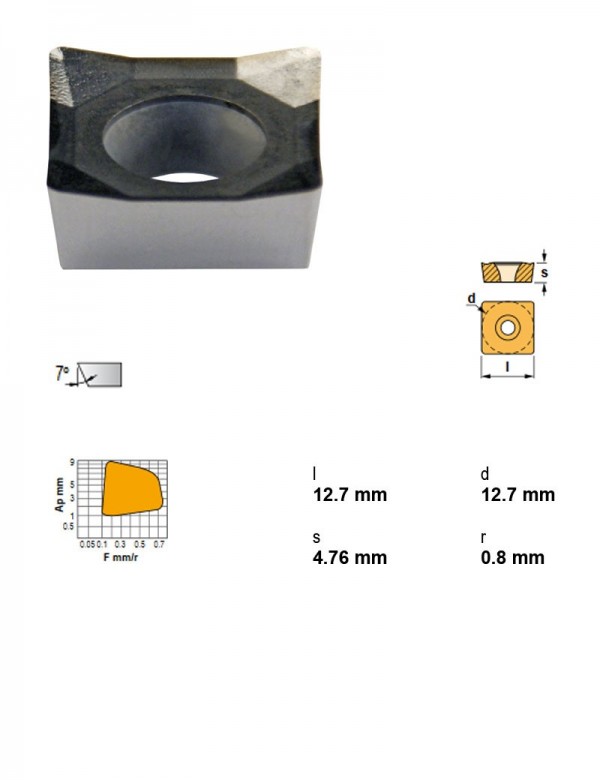

Canela · Пластины фрезерные — форма S (квадратная 90°) · арт. SCGT120408-ALKM15
Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая, черновая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины фрезерные — форма S (квадратная 90°) — 56 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|
| SCGT09T304-ALKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | Положительный | 3,97 | |
| SCGT09T308-ALKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | Положительный | 3,97 | |
| SCGT120408-ALKM15 | фрезерование, точение | KM15 | 12,7 | Чугун | Положительный | 4,76 | Текущая |
| SCMT09T304-39TL20 | фрезерование, точение | TL20 | 9,52 | Сталь | Положительный | 3,97 | |
| SCMT120408-39KM15 | фрезерование, точение | KM15 | 12,7 | Чугун | Положительный | 4,76 | |
| SCMT120408-39TL20 | фрезерование, точение | TL20 | 12,7 | Сталь | Положительный | 4,76 | |
| SDMT09T308TIN21 | Фрезерование | TIN21 | 9,1 | Сталь | Положительный | 3,97 | |
| SDMT09T308TL40 | Фрезерование | TL40 | 9,1 | Сталь | Положительный | 3,97 | |
| SDMT120508TIN21 | Фрезерование | TIN21 | 12,35 | Сталь | Положительный | 5,56 | |
| SDMT120508TL40 | Фрезерование | TL40 | 12,35 | Сталь | Положительный | 5,56 | |
| SEHT1204AFFN-ALKM15 | Фрезерование | KM15 | 12,7 | Чугун | Положительный | 4,76 | |
| SEHT1204AFNTIN21 | Фрезерование | TIN21 | 12,7 | Сталь | Положительный | 4,76 |
Совместимость
Связанные позиции по данным производителя — 38 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SCGT120408-ALKM15 указан производителем как подходящий.
Державки токарные по ISO 560814
- PSC40-SSRCL22050-12Державка токарная Ø40 мм, 75°, левое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- PSC40-SSRCR22050-12Державка токарная Ø40 мм, 75°, правое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- PSC50-SSRCL27060-12Державка токарная Ø50 мм, 75°, левое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- PSC50-SSRCR27060-12Державка токарная Ø50 мм, 75°, правое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- SSBCL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSBCL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSBCR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSBCR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSDCN2020K12Державка токарная, 20X20, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSDCN2525M12Державка токарная, 25X25, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Оправки расточные14
- S32U-SSKCL12Оправка расточная Ø32 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-SSKCR12Оправка расточная Ø32 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S40V-SSKCL12Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S40V-SSKCR12Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S50W-SSKCL12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-SSKCR12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSKCL12CA-12Оправка расточная, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCL16CA-12Оправка расточная, 75°, левое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCR12CA-12Оправка расточная, 75°, правое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCR16CA-12Оправка расточная, 75°, правое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCL12CA-12Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCL16CA-12Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCR12CA-12Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCR16CA-12Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
Корпуса сборных фрез10
- 074490040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø16 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет, Задний угол Положительный
- 074490050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет, Задний угол Положительный
- 074490063Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø27 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 074490080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø32 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 074490100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø40 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 074490125Фреза сборная Ø125 мм, 8 зуб., хвостовик Ø40 мм, Внутренняя подача СОЖ Нет, Длина 63 мм, Задний угол Положительный
- 074490160Фреза сборная Ø160 мм, 9 зуб., хвостовик Ø40 мм, Применение Торцевые и фасочные фрезы, Длина 63 мм, Задний угол Положительный
- 074490200Фреза сборная Ø200 мм, 11 зуб., хвостовик Ø60 мм, Применение Торцевые и фасочные фрезы
- 174407025Фреза сборная Ø29 мм, 1 зуб., хвостовик Ø25 мм, Длина 101 мм
- 174427025Фреза сборная Ø29 мм, 1 зуб., хвостовик Ø25 мм, Длина 176 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
