Canela · Пластины токарные — форма S (квадратная 90°) · арт. SCMT09T308TN15

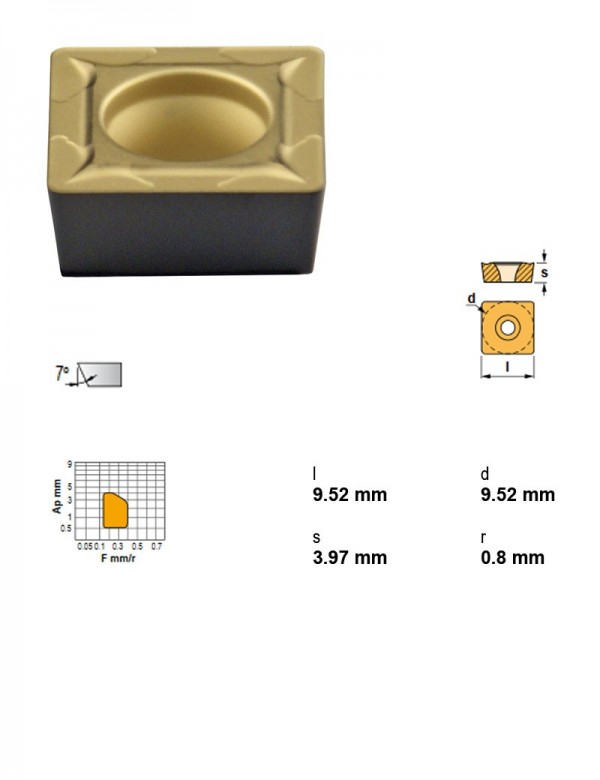

Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 3,97 мм |
Другие типоразмеры серии
Пластины токарные — форма S (квадратная 90°) — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | I.C., мм | Радиус при вершине | Применение | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|---|
| SCMT09T304TN15 | TN15 | 9,52 | 0.4 | Точение | Сталь | Положительный | 3,97 | |
| SCMT09T308TN15 | TN15 | 9,52 | 0.8 | Точение | Сталь | Положительный | 3,97 | Текущая |
| SCMT120408TN15 | TN15 | 12,7 | 0.8 | Точение | Сталь | Положительный | 4,76 | |
| SEKR1203AFTN-94TIN21 | TIN21 | 12,7 | — | Точение | Сталь | Положительный | 3,18 | |
| SNGA120408CB70 | CB70 | 12,7 | 0.8 | Точение | Твёрдые материалы | Отрицательный | 4,76 | |
| SNGA120408CC7 | CC7 | 12,7 | 0.8 | Точение | Сталь | Отрицательный | 4,76 | |
| SNGA120412CB70 | CB70 | 12,7 | 1.2 | Точение | Твёрдые материалы | Отрицательный | 4,76 | |
| SNGA120412CC7 | CC7 | 12,7 | 1.2 | Точение | Сталь | Отрицательный | 4,76 | |
| SNGA120412CX6 | CX6 | 12,7 | 1.2 | Точение | Чугун | Отрицательный | 4,76 | |
| SNGA120416CC7 | CC7 | 12,7 | 1.6 | Точение | Сталь | Отрицательный | 4,76 | |
| SNGA120416CX6 | CX6 | 12,7 | 1.6 | Точение | Чугун | Отрицательный | 4,76 | |
| SNGN1204ENTCX9 | CX9 | 12,7 | — | Точение | Чугун | Отрицательный | 4,76 |
Совместимость
Связанные позиции по данным производителя — 68 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SCMT09T308TN15 указан производителем как подходящий.
Оправки расточные34
- A16M-SSSCL09Оправка расточная Ø16 мм, 45°, левое
- A16M-SSSCR09Оправка расточная Ø16 мм, 45°, правое
- A20Q-SSSCL09Оправка расточная Ø20 мм, 45°, левое
- A20Q-SSSCR09Оправка расточная Ø20 мм, 45°, правое
- A25R-SSSCL09Оправка расточная Ø25 мм, 45°, левое, Под пластину, I.C. 9,52 мм
- A25R-SSSCR09Оправка расточная Ø25 мм, 45°, правое, Под пластину, I.C. 9,52 мм
- PSC40-SSKCL13080-09Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SSKCR13080-09Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SSKCL13080-09Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SSKCR13080-09Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S16R-SSKCL09Оправка расточная Ø16 мм, 75°, левое, Крепление пластины Центральный винт
- S16R-SSKCR09Оправка расточная Ø16 мм, 75°, правое, Крепление пластины Центральный винт
- S20S-SSKCL09Оправка расточная Ø20 мм, 75°, левое, Крепление пластины Центральный винт
- S20S-SSKCR09Оправка расточная Ø20 мм, 75°, правое, Крепление пластины Центральный винт
- S25T-SSKCL09Оправка расточная Ø25 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-SSKCR09Оправка расточная Ø25 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-SSKCL12Оправка расточная Ø32 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-SSKCR12Оправка расточная Ø32 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S40V-SSKCL12Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S40V-SSKCR12Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S50W-SSKCL12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-SSKCR12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSKCL10CA-09Оправка расточная, 75°, левое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCL12CA-12Оправка расточная, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCL16CA-12Оправка расточная, 75°, левое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCR10CA-09Оправка расточная, 75°, правое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCR12CA-12Оправка расточная, 75°, правое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCR16CA-12Оправка расточная, 75°, правое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCL10CA-09Оправка расточная, 45°, левое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCL12CA-12Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCL16CA-12Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCR10CA-09Оправка расточная, 45°, правое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCR12CA-12Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCR16CA-12Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
Державки токарные по ISO 560824
- PSC40-SSRCL22050-12Державка токарная Ø40 мм, 75°, левое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- PSC40-SSRCR22050-12Державка токарная Ø40 мм, 75°, правое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- PSC50-SSRCL27060-12Державка токарная Ø50 мм, 75°, левое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- PSC50-SSRCR27060-12Державка токарная Ø50 мм, 75°, правое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
- SSBCL1212F09Державка токарная, 12X12, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSBCL1616H09Державка токарная, 16X16, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSBCL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSBCL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSBCR1212F09Державка токарная, 12X12, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSBCR1616H09Державка токарная, 16X16, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSBCR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSBCR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSDCN1212F09Державка токарная, 12X12, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSDCN1616H09Державка токарная, 16X16, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSDCN2020K12Державка токарная, 20X20, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSDCN2525M12Державка токарная, 25X25, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCL1212F09Державка токарная, 12X12, 45°, левое, Применение точение фаски, точение, Под пластину, I.C. 9,52 мм
- SSSCL1616H09Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSSCL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCR1212F09Державка токарная, 12X12, 45°, правое, Применение точение фаски, точение, Под пластину, I.C. 9,52 мм
- SSSCR1616H09Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSSCR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SSSCR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Корпуса сборных фрез10
- 074490040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø16 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет, Задний угол Положительный
- 074490050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет, Задний угол Положительный
- 074490063Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø27 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 074490080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø32 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 074490100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø40 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 074490125Фреза сборная Ø125 мм, 8 зуб., хвостовик Ø40 мм, Внутренняя подача СОЖ Нет, Длина 63 мм, Задний угол Положительный
- 074490160Фреза сборная Ø160 мм, 9 зуб., хвостовик Ø40 мм, Применение Торцевые и фасочные фрезы, Длина 63 мм, Задний угол Положительный
- 074490200Фреза сборная Ø200 мм, 11 зуб., хвостовик Ø60 мм, Применение Торцевые и фасочные фрезы
- 174407025Фреза сборная Ø29 мм, 1 зуб., хвостовик Ø25 мм, Длина 101 мм
- 174427025Фреза сборная Ø29 мм, 1 зуб., хвостовик Ø25 мм, Длина 176 мм
