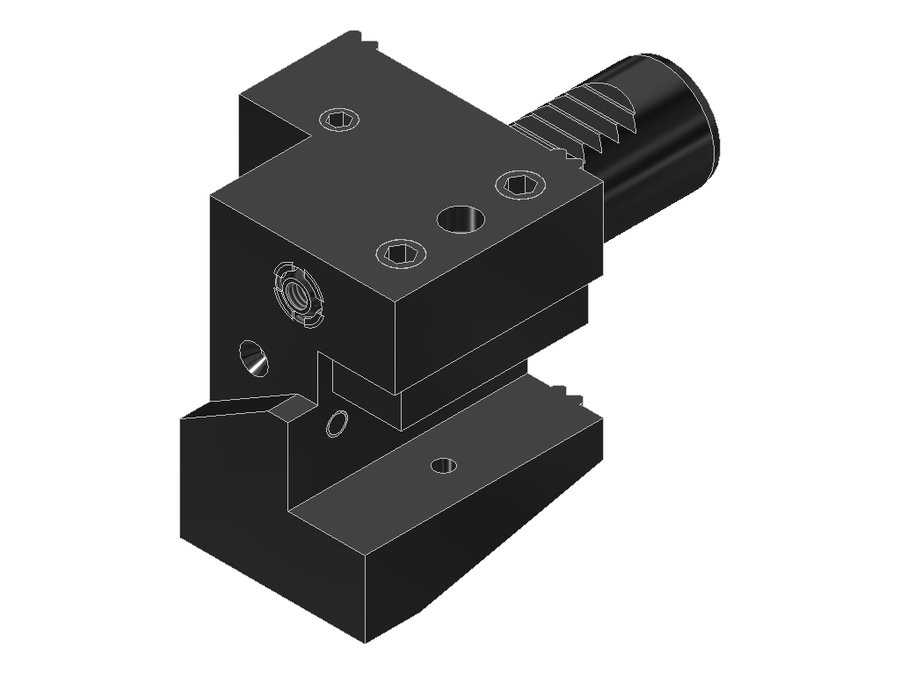

Державка токарная продольная EWS 1.2520RLW, хвостовик Ø25, сечение 20×20 мм
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYW02500115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 56,5 мм |
| Масса | 1,257 кг |
| Высота | 66 мм |
| Общая длина | 104,45 мм |
| Ширина | 60,5 мм |
| Заказной номер EWS | 139289 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 33 мм |
| Функциональная ширина | 15 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 1.2520RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C1
Токарная державка правого исполнения для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.2519.05RLW | VDI25 | хвостовик 3/4"x3/4" | 57,1 | 25 | 66 | 105,05 | |
| 1.2520 | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 1.2520IK | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 1.2520RL | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 1.2520RLIK | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 1.2520RLIKW | VDI25 | хвостовик 20x20 | 56,5 | 25 | 66 | 104,45 | |
| 1.2520RLW | VDI25 | хвостовик 20x20 | 56,5 | 25 | 66 | 104,45 | Текущая |
| 1.3020/16 | VDI30 | хвостовик 20x20 | 70 | 30 | 66 | 125 | |
| 1.3020/16RL | VDI30 | хвостовик 20x20 | 70 | 30 | 71 | 125 | |
| 1.3020E465 | VDI30 | хвостовик 20x20 | 90 | 30 | 70 | 145 | |
| 1.3020G300RLIKW | VDI30 | хвостовик 20x20 | 70 | 30 | 80,5 | 125 | |
| 1.3020IK | VDI30 | хвостовик 20x20 | 70 | 30 | 66 | 125 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.2520RLW.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
