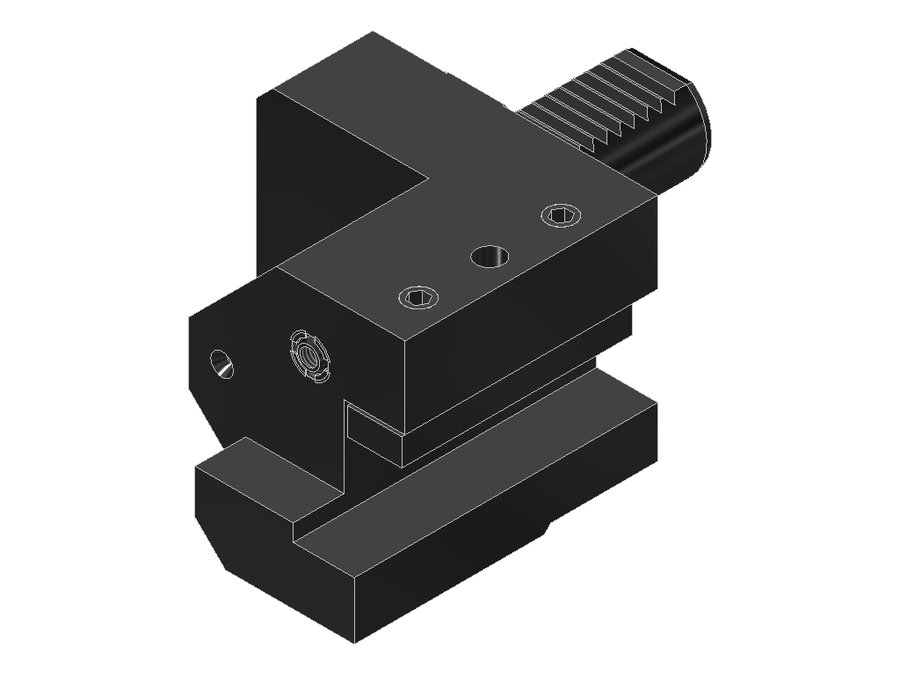

Державка токарная продольная EWS 1.3020E465, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.3020E465

Державка токарная продольная EWS 1.3020E465, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR90 мм
Масса2,832 кг
Высота70 мм
Общая длина145 мм
Ширина89 мм
Заказной номер EWS110274
Радиальная высота37 мм
Радиальная ширина54 мм
Функциональная ширина36 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.3020E465 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.2520RLVDI25хвостовик 20x20552566103
1.2520RLIKVDI25хвостовик 20x20552566103
1.2520RLIKWVDI25хвостовик 20x2056,52566104,45
1.2520RLWVDI25хвостовик 20x2056,52566104,45
1.3020/16VDI30хвостовик 20x20703066125
1.3020/16RLVDI30хвостовик 20x20703071125
1.3020E465VDI30хвостовик 20x20903070145Текущая
1.3020G300RLIKWVDI30хвостовик 20x20703080,5125
1.3020IKVDI30хвостовик 20x20703066125
1.3020LT10IKVDI30хвостовик 20x20753080130
1.3020RLIKVDI30хвостовик 20x20703071125
1.3020TNC65VDI30хвостовик 20x20653070120

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.3020E465.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 1.3020E465 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
