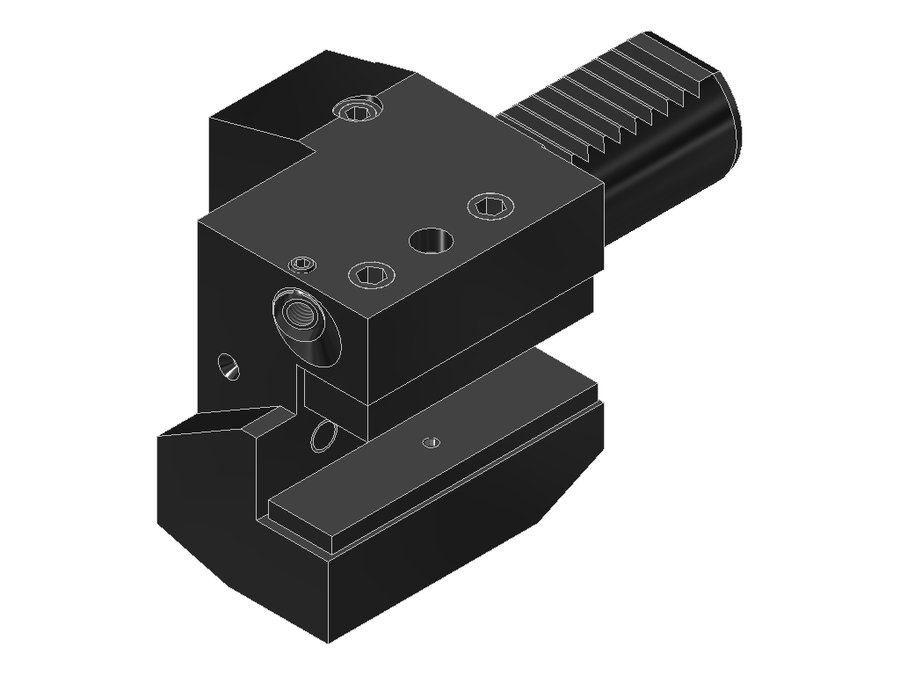

Державка токарная продольная EWS 1.3020/16, хвостовик Ø30, сечение 20×16 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.3020/16

Державка токарная продольная EWS 1.3020/16, хвостовик Ø30, сечение 20×16 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR70 мм
Масса1,811 кг
Высота66 мм
Общая длина125 мм
Ширина70 мм
Заказной номер EWS135134
Радиальная высота38 мм
Радиальная ширина35 мм
Функциональная ширина17 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.3020/16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.2520VDI25хвостовик 20x20552566103
1.2520IKVDI25хвостовик 20x20552566103
1.2520RLVDI25хвостовик 20x20552566103
1.2520RLIKVDI25хвостовик 20x20552566103
1.2520RLIKWVDI25хвостовик 20x2056,52566104,45
1.2520RLWVDI25хвостовик 20x2056,52566104,45
1.3020/16VDI30хвостовик 20x20703066125Текущая
1.3020/16RLVDI30хвостовик 20x20703071125
1.3020E465VDI30хвостовик 20x20903070145
1.3020G300RLIKWVDI30хвостовик 20x20703080,5125
1.3020IKVDI30хвостовик 20x20703066125
1.3020LT10IKVDI30хвостовик 20x20753080130

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.3020/16.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 1.3020/16 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
