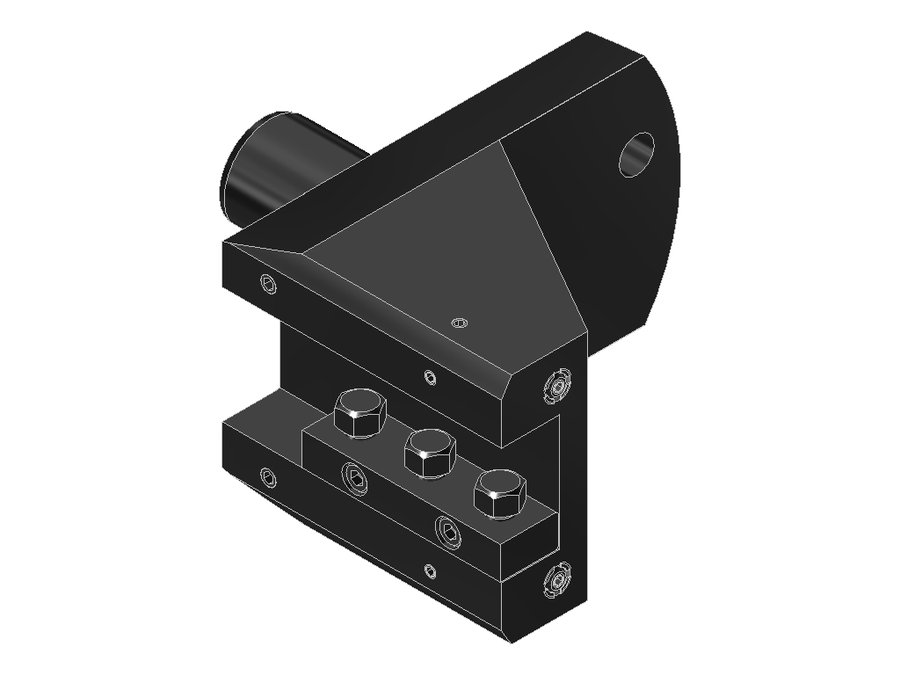

Державка токарная продольная EWS 1.4025SQT15IK, хвостовик Ø40, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.4025SQT15IK

Державка токарная продольная EWS 1.4025SQT15IK, хвостовик Ø40, сечение 25×25 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 25x25
Вылет LPR120 мм
Масса7,446 кг
Высота100 мм
Общая длина180 мм
Ширина167 мм
Заказной номер EWS172028
Радиальная высота50 мм
Радиальная ширина78 мм
Функциональная ширина53 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.4025SQT15IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.4025G400RLVDI40хвостовик 25x25604086123
1.4025IKVDI40хвостовик 25x25854080,5148
1.4025MP620VDI40хвостовик 25x2512040100180
1.4025MP620IKVDI40хвостовик 25x2512040100180
1.4025RLIKVDI40хвостовик 25x25854086148
1.4025SQT15VDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
1.4025SQT15IKVDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180Текущая
1.5025.4MP630VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"15050100225,1
1.5025.4MP630IKVDI50, хвостовик повёрнут на 30°хвостовик 1"x1"15050100225,1
1.5025MP630VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050—225,1
1.5025MP630IKVDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5025SQT28VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.4025SQT15IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
