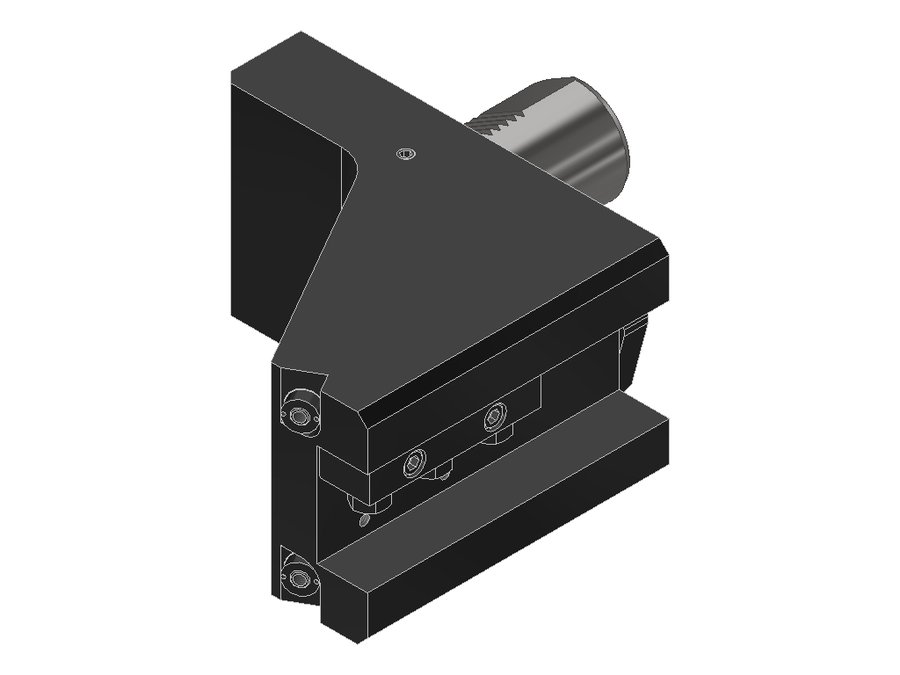

Державка токарная продольная EWS 1.5025.4MP630, хвостовик Ø50, сечение 25,4×25,4 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYV05000315 |
| Код интерфейса инструмента | VKT16160135 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50, хвостовик повёрнут на 30° |
| Присоединение инструмента | хвостовик 1"x1" |
| Вылет LPR | 150 мм |
| Масса | 12,382 кг |
| Высота | 100 мм |
| Общая длина | 225,1 мм |
| Ширина | 183 мм |
| Заказной номер EWS | S01961 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 118 мм |
| Функциональная ширина | 93 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 1.5025.4MP630 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C1
Токарная державка правого исполнения для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.4025IK | VDI40 | хвостовик 25x25 | 85 | 40 | 80,5 | 148 | |
| 1.4025MP620 | VDI40 | хвостовик 25x25 | 120 | 40 | 100 | 180 | |
| 1.4025MP620IK | VDI40 | хвостовик 25x25 | 120 | 40 | 100 | 180 | |
| 1.4025RLIK | VDI40 | хвостовик 25x25 | 85 | 40 | 86 | 148 | |
| 1.4025SQT15 | VDI40, хвостовик повёрнут на 30° | хвостовик 25x25 | 120 | 40 | 100 | 180 | |
| 1.4025SQT15IK | VDI40, хвостовик повёрнут на 30° | хвостовик 25x25 | 120 | 40 | 100 | 180 | |
| 1.5025.4MP630 | VDI50, хвостовик повёрнут на 30° | хвостовик 1"x1" | 150 | 50 | 100 | 225,1 | Текущая |
| 1.5025.4MP630IK | VDI50, хвостовик повёрнут на 30° | хвостовик 1"x1" | 150 | 50 | 100 | 225,1 | |
| 1.5025MP630 | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | — | 225,1 | |
| 1.5025MP630IK | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | 100 | 225,1 | |
| 1.5025SQT28 | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | 100 | 225,1 | |
| 1.5025SQT28IK | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | 100 | 225,1 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.5025.4MP630.
Документы по позиции
Для этой позиции документы пока не привязаны.
