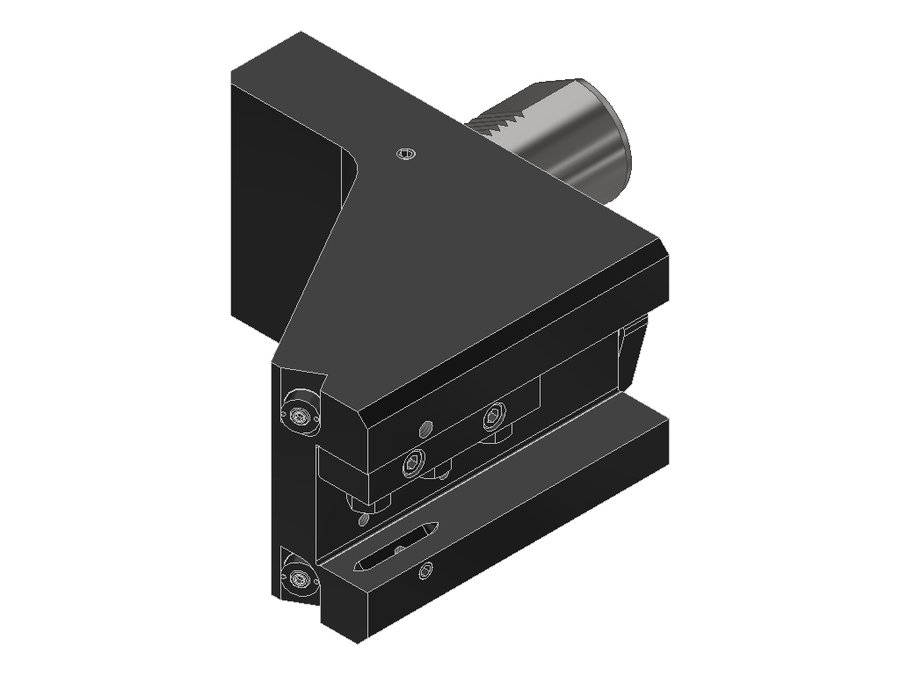

Державка токарная продольная EWS 1.5025.4MP630IK, хвостовик Ø50, сечение 25,4×25,4 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.5025.4MP630IK

Державка токарная продольная EWS 1.5025.4MP630IK, хвостовик Ø50, сечение 25,4×25,4 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV05000315
Код интерфейса инструментаVKT16160135
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 1"x1"
Вылет LPR150 мм
Масса12,357 кг
Высота100 мм
Общая длина225,1 мм
Ширина183 мм
Заказной номер EWS239100
Радиальная высота50 мм
Радиальная ширина118 мм
Функциональная ширина92,6 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.5025.4MP630IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.4025MP620VDI40хвостовик 25x2512040100180
1.4025MP620IKVDI40хвостовик 25x2512040100180
1.4025RLIKVDI40хвостовик 25x25854086148
1.4025SQT15VDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
1.4025SQT15IKVDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
1.5025.4MP630VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"15050100225,1
1.5025.4MP630IKVDI50, хвостовик повёрнут на 30°хвостовик 1"x1"15050100225,1Текущая
1.5025MP630VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050—225,1
1.5025MP630IKVDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5025SQT28VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5025SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5031.75SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 1 1/4"x1 1/4"15050100225,1

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.5025.4MP630IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
