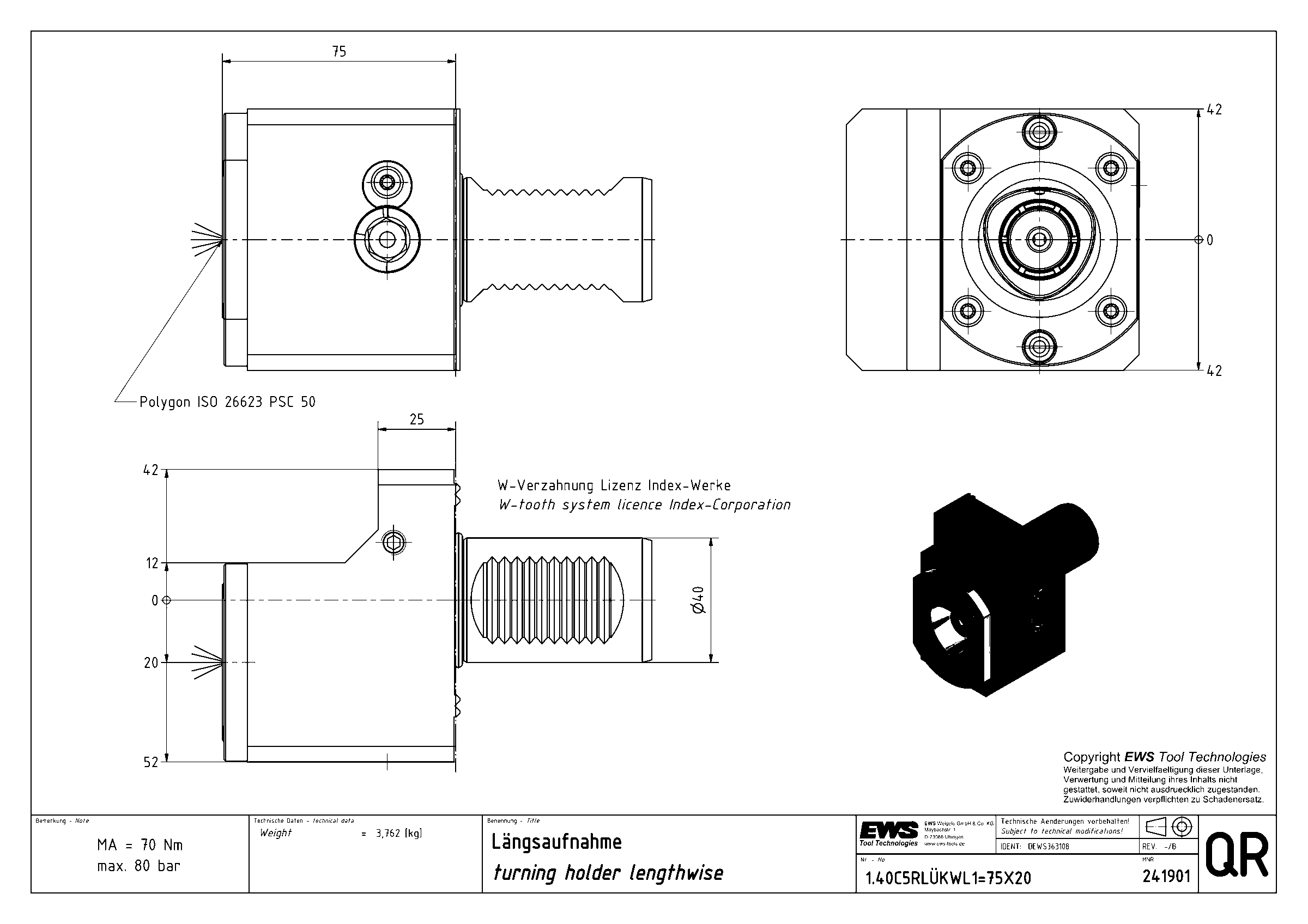

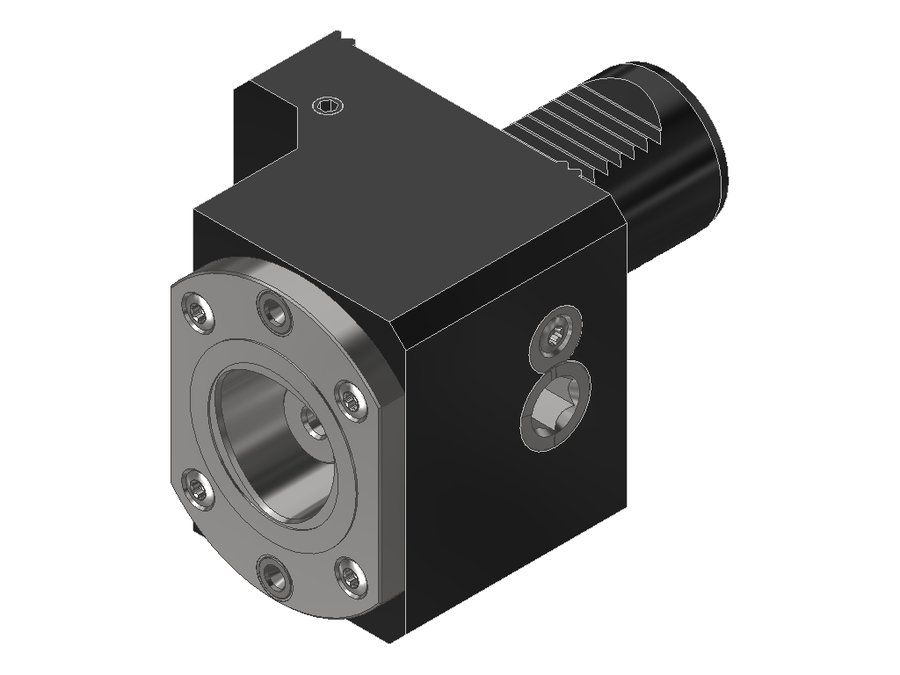

Державка токарная продольная EWS 1.40C5RLÜKWL1=75X20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.40C5RLÜKWL1=75X20

Державка токарная продольная EWS 1.40C5RLÜKWL1=75X20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)

Угол выхода0°
Код интерфейса станкаZYW04000115
Код интерфейса инструментаCCS05000195
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаPSC 50
Функциональная длина75 мм
Вылет LPR75 мм
Масса3,762 кг
Высота84 мм
Общая длина138 мм
Ширина94 мм
Заказной номер EWS241901
Радиальная высота42 мм
Радиальная ширина42 мм
Функциональная ширина20 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.40C5RLÜKWL1=75X20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.40C4MT20VDI40PSC 40754085138
1.40C4RL-PLL75VDI40 ProlinePSC 40754090138
1.40C4RLL1=83X42VDI40PSC 40834080146
1.40C4SQT10VDI40, хвостовик повёрнут на 30°PSC 40844076144
1.40C4SQT15VDI40, хвостовик повёрнут на 30°PSC 40994076159
1.40C5RLL1=85X34VDI40PSC 50854080148
1.40C5RLÜKWL1=75X20VDI40PSC 50754084138Текущая
1.40C5RLWL1=75X20VDI40PSC 50754084138
1.40C5SQT15VDI40, хвостовик повёрнут на 30°PSC 50904082150
1.50C5MP630VDI50, хвостовик повёрнут на 30°PSC 5012750100202,1
1.50C5SQT28VDI50, хвостовик повёрнут на 30°PSC 5012850100203,1
1.2016/12.1VDI20хвостовик 16x1650205590

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.40C5RLÜKWL1=75X20.

Инструмент статический19

  • 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
  • 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
  • 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
  • 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
  • 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
  • 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
  • 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
  • 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
  • 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
  • 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
  • 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
  • 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5

Документы по позиции

Для этой позиции документы пока не привязаны.
