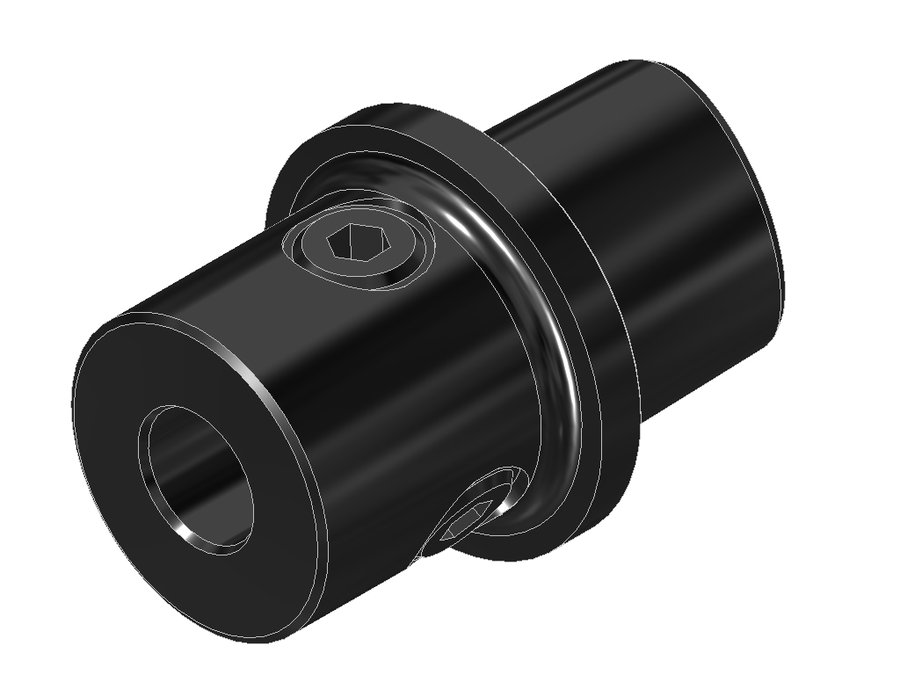

Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку PSC / Capto · арт. 27.C5C16WNL41

Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16

Угол выхода0°
Диаметр корпуса38 мм
Код интерфейса станкаCCS05000195
Код интерфейса инструментаZYL01601015
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение к станкуPSC 50
Присоединение инструментаWeldon Ø16
Функциональная длина-8 мм
Вылет LPR41 мм
Масса0,477 кг
Общая длина71 мм
Заказной номер EWS179761

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

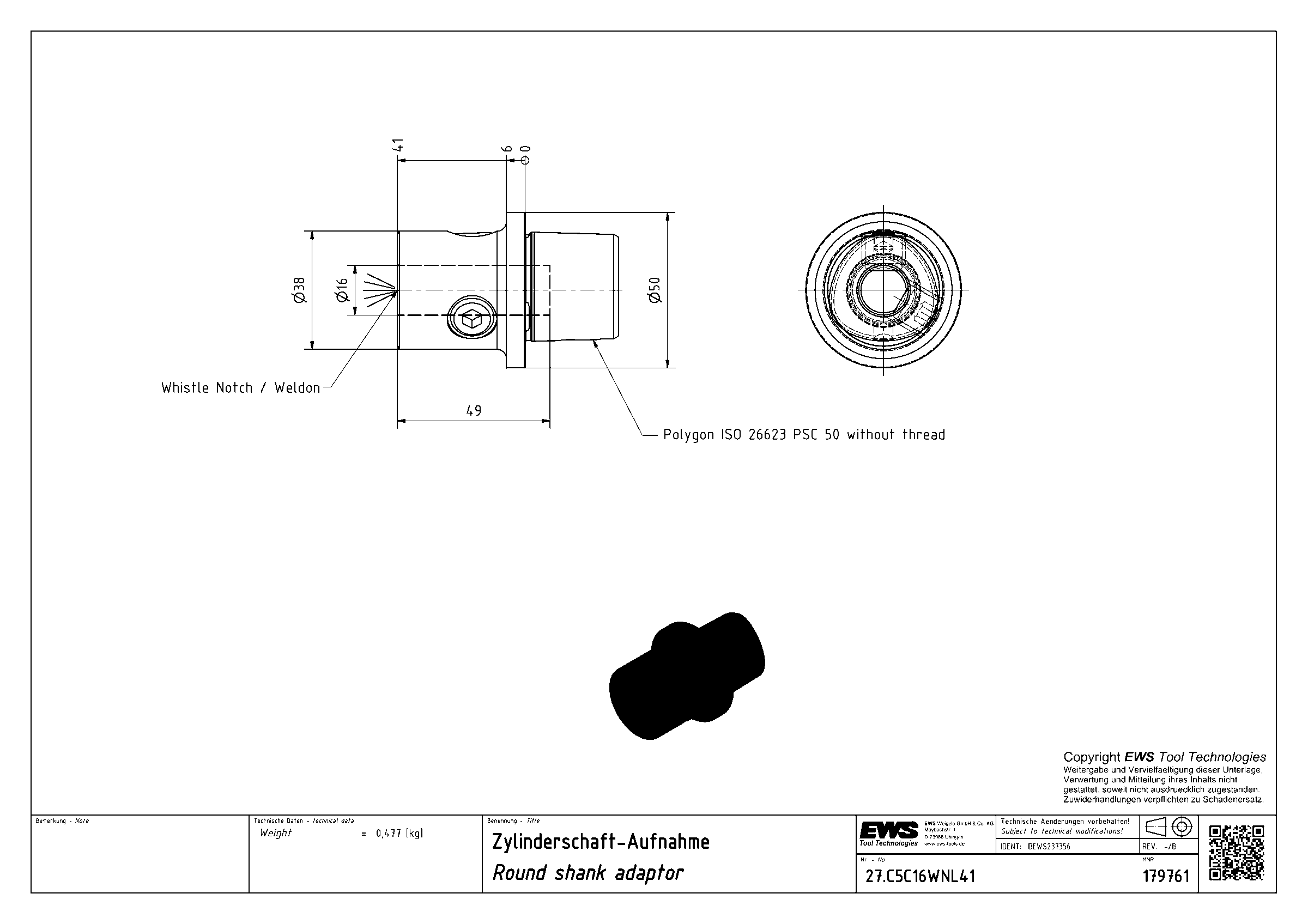

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку PSC / Capto — 38 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.C5C08WNL29PSC 50Weldon Ø8-82959
27.C5C10WNL33PSC 50Weldon Ø10-83363
27.C5C12.7L50SHRPSC 50термопатрон Ø1/2"———
27.C5C12.7WNL38PSC 50Weldon Ø1/2"-83868
27.C5C12WNL38PSC 50Weldon Ø12-83868
27.C5C15.88L55SHRPSC 50термопатрон Ø5/8"———
27.C5C15.88WNL41PSC 50Weldon Ø5/8"-84171
27.C5C16WNL41PSC 50Weldon Ø16-84171Текущая
27.C5C19.05L55SHRPSC 50Ø 3/4"———
27.C5C19.05WNL44PSC 50Weldon Ø3/4"-74474
27.C5C20WNL44PSC 50Weldon Ø20-74474
27.C5C25WNL50PSC 50Weldon Ø25-85080
Показать ещё · всего в серии 38
