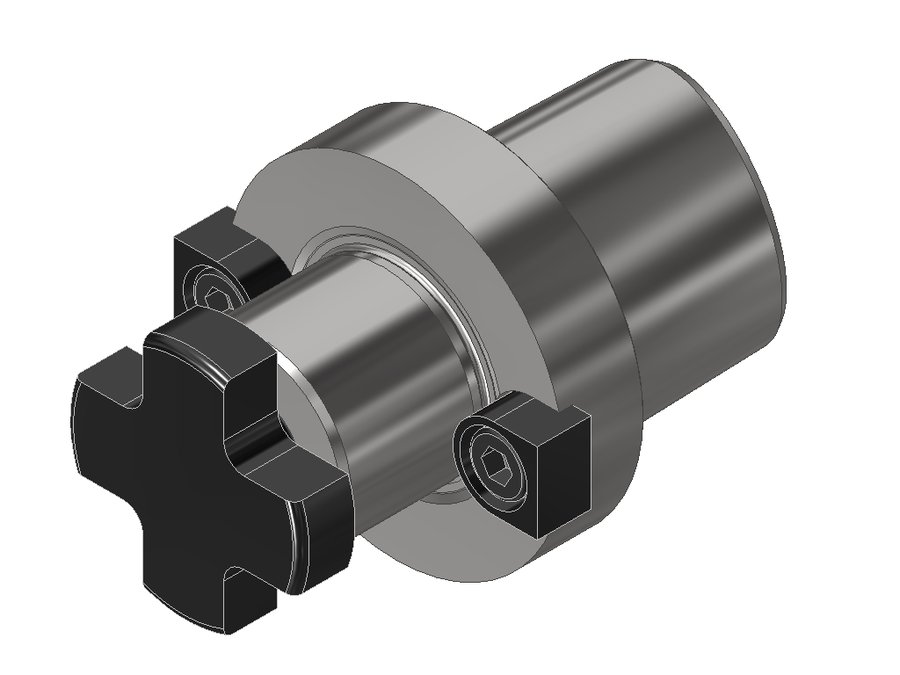

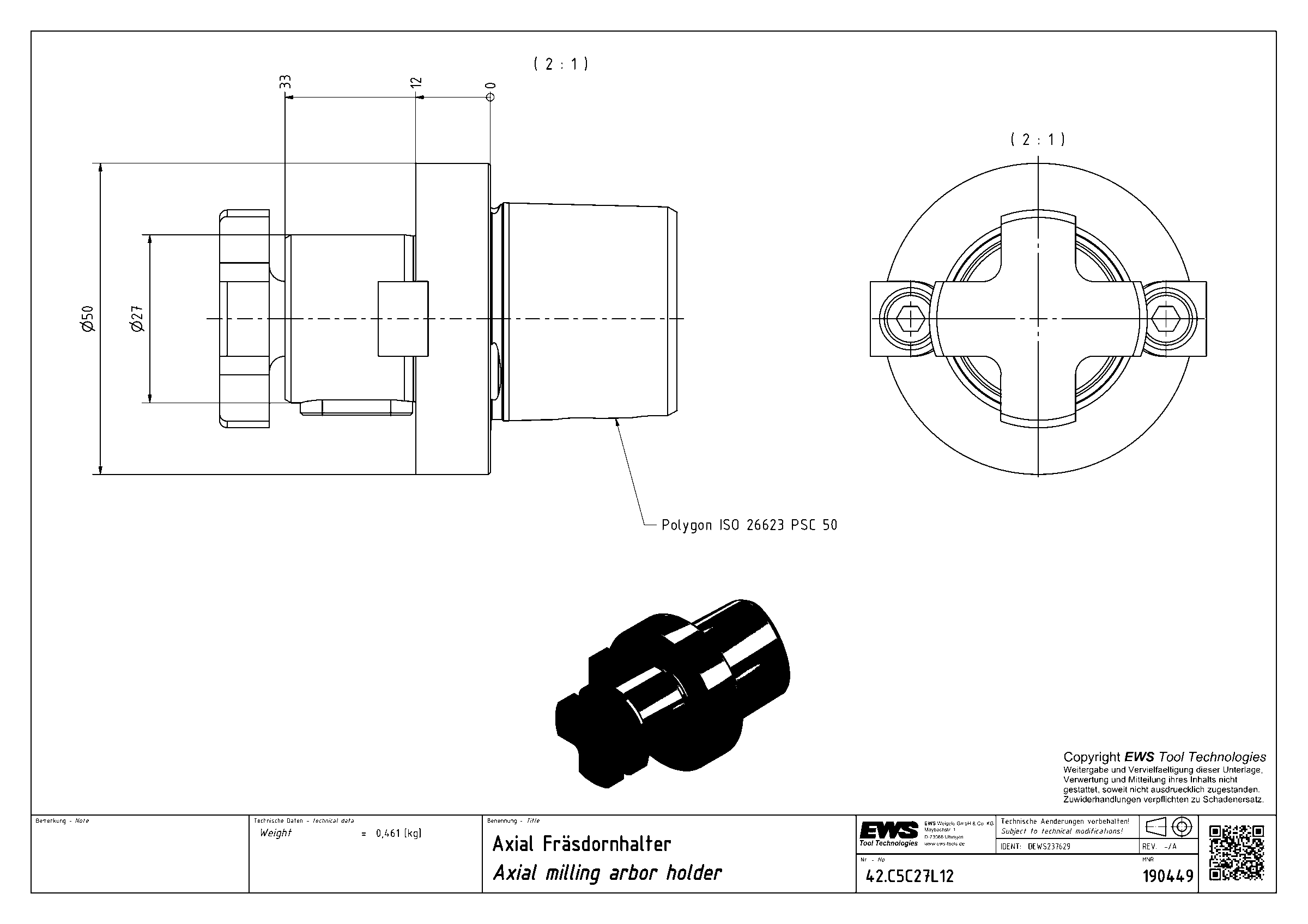

Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
EWS · Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto · арт. 42.C5C27L12

Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм

Угол выхода0°
Код интерфейса станкаCCS05000195
Код интерфейса инструментаFDA02700300
Присоединение к станкуPSC 50
Присоединение инструментаоправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)
Масса0,461 кг
Заказной номер EWS190449

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 42.C5C27L12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Оправки фрезерные осевые EWS, присоединение к станку PSC / Capto — 8 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
42.C3C16L15PSC 32оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)0,182
42.C3C22L19PSC 32оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)0,339
42.C4C16L10PSC 40оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)0,215
42.C4C22L12PSC 40оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)0,296
42.C4C27L14PSC 40оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)0,417
42.C5C22L12PSC 50оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)0,4
42.C5C27L12PSC 50оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)0,461Текущая
42.C5C32L18PSC 50оправка для насадных фрез Ø32, DIN 138 (продольный и поперечный паз)0,79
