EWS · Державки цанговые EWS с хвостовиком PSC / Capto · арт. 31.C5C40L58

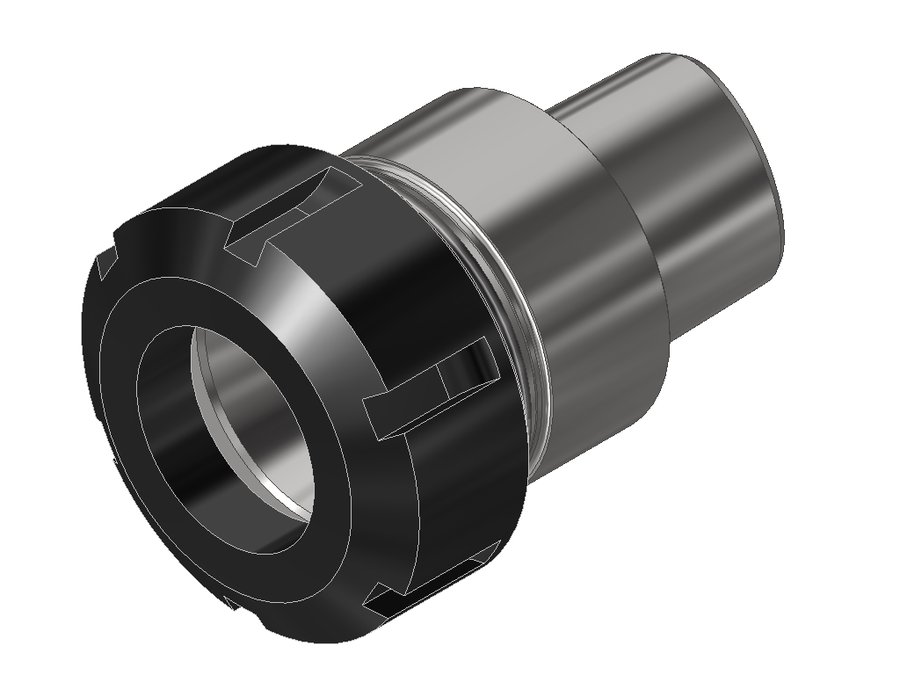

Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4 - 26 мм)| 1.0
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | CCS05000195 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Диаметр буртика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | PSC 50 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 58 мм |
| Вылет LPR | 58 мм |
| Масса | 0,764 кг |
| Общая длина | 88 мм |
| Заказной номер EWS | 190437 |
Другие типоразмеры серии
Державки цанговые EWS с хвостовиком PSC / Capto — 9 позиций серии, EWS.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 31.C3C16L29.5 | PSC 32 | цанга ER16 | 29,5 | 29,5 | 48,5 | |
| 31.C3C20L32 | PSC 32 | цанга ER20 | 32 | 32 | 51 | |
| 31.C3C25L44 | PSC 32 | цанга ER25 | 43,5 | 43,5 | 62,5 | |
| 31.C4C20L32 | PSC 40 | цанга ER20 | 32 | 32 | 56 | |
| 31.C4C25L32 | PSC 40 | цанга ER25 | 32 | 32 | 56 | |
| 31.C4C32L52 | PSC 40 | цанга ER32 | 52 | 52 | 76 | |
| 31.C5C25L34 | PSC 50 | цанга ER25 | 34 | 34 | 64 | |
| 31.C5C32L38 | PSC 50 | цанга ER32 | 38 | 38 | 68 | |
| 31.C5C40L58 | PSC 50 | ER40 | 58 | 58 | 88 | Текущая |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.C5C40L58.
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
Ключи и отвёртки1
- 240Ключ для зажимной гайки EWS 240
Документы по позиции
Для этой позиции документы пока не привязаны.
