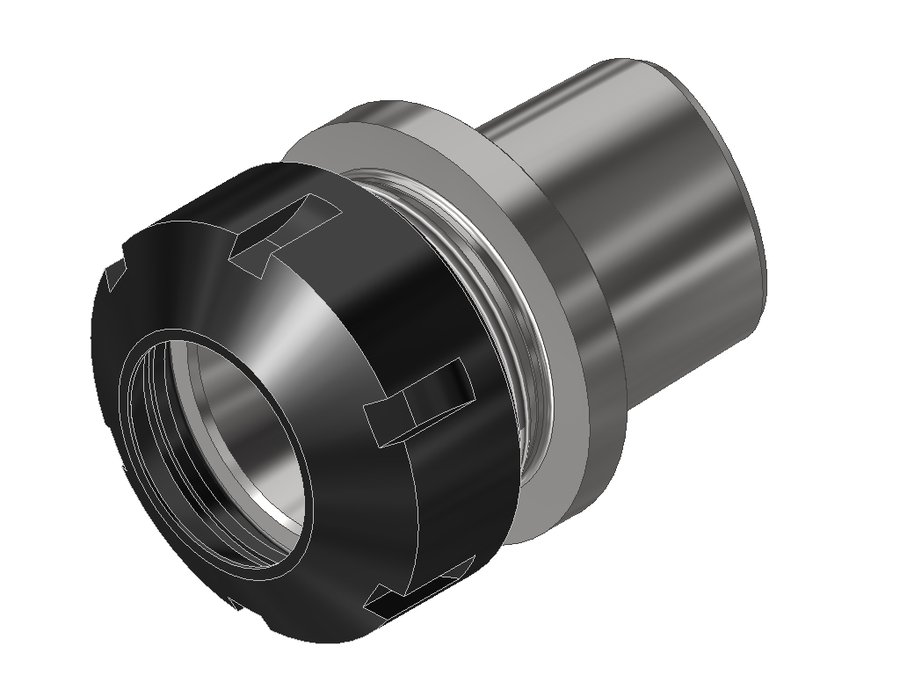

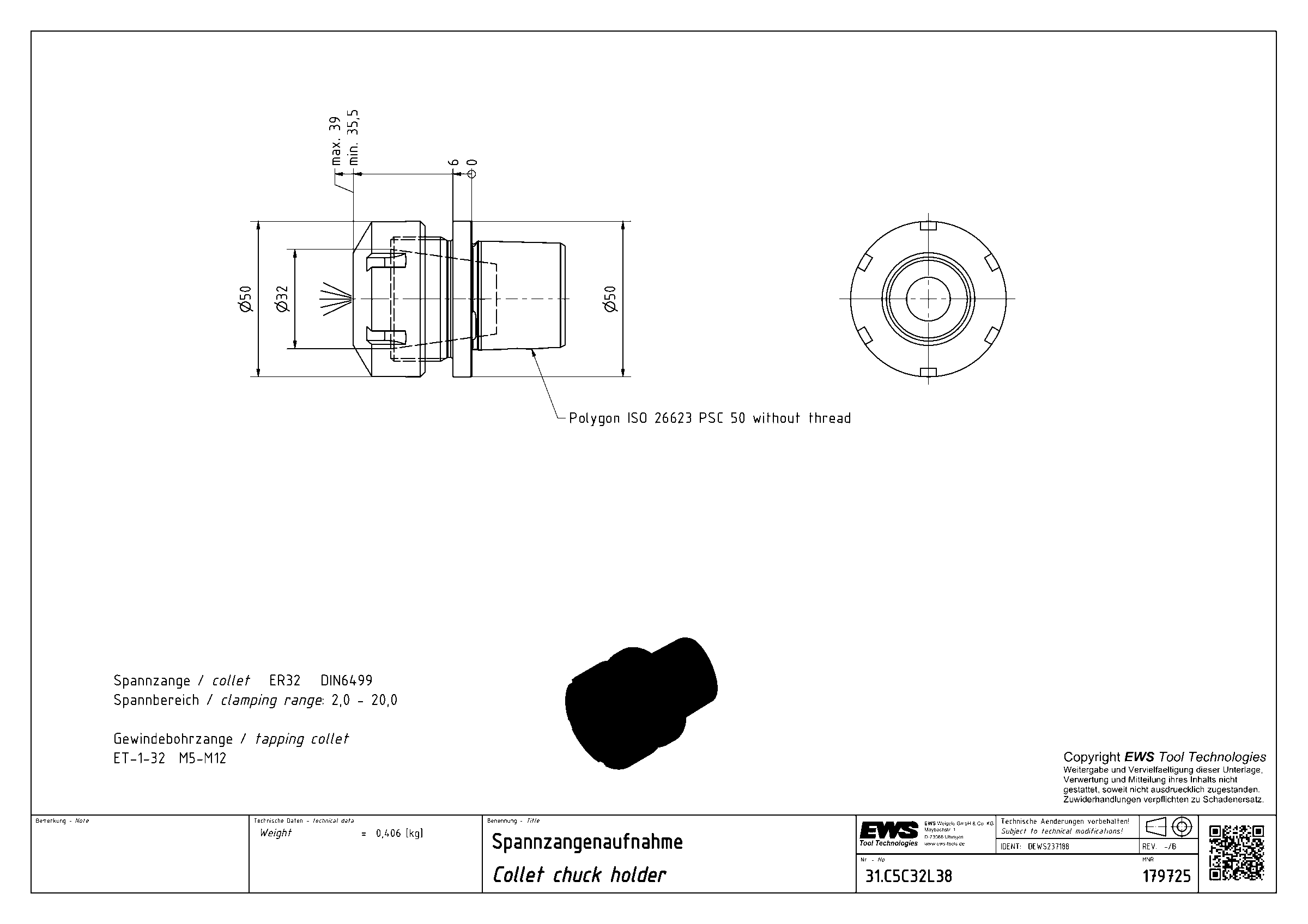

Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | CCS05000195 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр буртика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | PSC 50 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 38 мм |
| Вылет LPR | 38 мм |
| Масса | 0,406 кг |
| Общая длина | 68 мм |
| Заказной номер EWS | 179725 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.C5C32L38 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку PSC / Capto — 9 позиций серии, EWS.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 31.C3C16L29.5 | PSC 32 | цанга ER16 | 29,5 | 29,5 | 48,5 | |
| 31.C3C20L32 | PSC 32 | цанга ER20 | 32 | 32 | 51 | |
| 31.C3C25L44 | PSC 32 | цанга ER25 | 43,5 | 43,5 | 62,5 | |
| 31.C4C20L32 | PSC 40 | цанга ER20 | 32 | 32 | 56 | |
| 31.C4C25L32 | PSC 40 | цанга ER25 | 32 | 32 | 56 | |
| 31.C4C32L52 | PSC 40 | цанга ER32 | 52 | 52 | 76 | |
| 31.C5C25L34 | PSC 50 | цанга ER25 | 34 | 34 | 64 | |
| 31.C5C32L38 | PSC 50 | цанга ER32 | 38 | 38 | 68 | Текущая |
| 31.C5C40L58 | PSC 50 | цанга ER40 | 58 | 58 | 88 |
Совместимость
Связанные позиции по данным производителя — 154 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.C5C32L38.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Ключи и отвёртки1
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
Подходит к позициям
У этих позиций 31.C5C32L38 указан производителем как подходящий.
Инструмент статический75
- 1.40C5RLL1=85X34Державка токарная продольная EWS 1.40C5RLL1=85X34, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 1.40C5RLÜKWL1=75X20Державка токарная продольная EWS 1.40C5RLÜKWL1=75X20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 1.40C5RLWL1=75X20Державка токарная продольная EWS 1.40C5RLWL1=75X20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 1.40C5SQT15Державка токарная продольная EWS 1.40C5SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 1.50C5MP630Державка токарная продольная EWS 1.50C5MP630, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 1.50C5SQT28Державка токарная продольная EWS 1.50C5SQT28, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 4.40C5RLL1=85X34Державка токарная продольная EWS 4.40C5RLL1=85X34, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5BMT65ÜKX50Державка токарная продольная EWS 4.BMTC5BMT65ÜKX50, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5BMT65X50Державка токарная продольная EWS 4.BMTC5BMT65X50, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5LB2000-STATДержавка токарная продольная EWS 4.BMTC5LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5LB2000ÜK-STATДержавка токарная продольная EWS 4.BMTC5LB2000ÜK-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5LB4000Державка токарная продольная EWS 4.BMTC5LB4000, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5LB4000ÜKДержавка токарная продольная EWS 4.BMTC5LB4000ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5NL#01Державка токарная продольная EWS 4.BMTC5NL#01, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5NLÜK#01Державка токарная продольная EWS 4.BMTC5NLÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5SKT400Державка токарная продольная EWS 4.BMTC5SKT400, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5SKT400ÜKДержавка токарная продольная EWS 4.BMTC5SKT400ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 4.BMTC5TS4000V12Державка токарная продольная EWS 4.BMTC5TS4000V12, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 5.40C5X53ÜKZ40Державка токарная боковая EWS 5.40C5X53ÜKZ40, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 5.40C5X53Z40Державка токарная боковая EWS 5.40C5X53Z40, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 5.50C5X53Z40Державка токарная боковая EWS 5.50C5X53Z40, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 8.50C5X53Z40Державка токарная поперечная EWS 8.50C5X53Z40, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 10.420C5X57Z92Державка правая для расточных борштанг EWS 10.420C5X57Z92, размер 25, Capto C5
- 10.421C5X57Z92Державка левая для расточных борштанг EWS 10.421C5X57Z92, размер 25, Capto C5
- 10.430C5X55Z83Державка правая для расточных борштанг EWS 10.430C5X55Z83, размер 32, Capto C5
- 10.431C5X55Z83Державка левая для расточных борштанг EWS 10.431C5X55Z83, размер 32, Capto C5
- 10.530C5X30LДержавка для расточных борштанг EWS 10.530C5X30L, размер 32, DIN 69881 форма D3
- 10.530C5X30RДержавка для расточных борштанг EWS 10.530C5X30R, размер 32, DIN 69881 форма D3
- 15.40C5L1=85X34Державка универсальная EWS 15.40C5L1=85X34, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 15.40C5ÜKL1=85X34Державка универсальная EWS 15.40C5ÜKL1=85X34, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 15.BMTC5NLДержавка универсальная EWS 15.BMTC5NL, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 15.BMTC5NLÜKДержавка универсальная EWS 15.BMTC5NLÜK, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 17.BMTC5DNLX90Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTC5DNLX90, BMT, полигональный хвостовик ISO 26623 (PSC 50)
- 19.40C5G400RLÜKWZ20Адаптер для инструмента EWS 19.40C5G400RLÜKWZ20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 19.40C5G400RLWZ20Адаптер для инструмента EWS 19.40C5G400RLWZ20, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 19.40C5L85LАдаптер для инструмента EWS 19.40C5L85L, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 19.40C5L85RАдаптер для инструмента EWS 19.40C5L85R, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 19.40C5L85RÜKАдаптер для инструмента EWS 19.40C5L85RÜK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 19.40C5LCTXRLTFLZ41.5-PLАдаптер для инструмента EWS 19.40C5LCTXRLTFLZ41.5-PL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
- 19.40C5LCTXRLÜKTFLZ41.5-PLАдаптер для инструмента EWS 19.40C5LCTXRLÜKTFLZ41.5-PL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
Показаны первые 40 из 75. Остальные — в разделе Инструмент статический.
Инструмент приводной59
- 40.50C5KRSL603BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.50C5KRSL603BMT, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C5KRSL603BMTIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50C5KRSL603BMTIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C5SKR5480Головка приводная осевая сверлильно-фрезерная EWS 40.50C5SKR5480, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C5SKR5480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50C5SKR5480IK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C5TOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.50C5TOEM, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C5TOEMIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50C5TOEMIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C51809RIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50C51809RIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C55480Головка приводная осевая сверлильно-фрезерная EWS 40.50C55480, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C55480RIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50C55480RIKC, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C55482LГоловка приводная осевая сверлильно-фрезерная EWS 40.50C55482L, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C55482LIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50C55482LIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C55482RГоловка приводная осевая сверлильно-фрезерная EWS 40.50C55482R, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.50C55482RIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50C55482RIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 40.60C5LB45IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60C5LB45IK, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 40.60C5TOEMRГоловка приводная осевая сверлильно-фрезерная EWS 40.60C5TOEMR, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 40.60C5TOEMRIKГоловка приводная осевая сверлильно-фрезерная EWS 40.60C5TOEMRIK, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 40.60C51809RГоловка приводная осевая сверлильно-фрезерная EWS 40.60C51809R, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 40.60C55482LГоловка приводная осевая сверлильно-фрезерная EWS 40.60C55482L, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 40.60C55482LIKГоловка приводная осевая сверлильно-фрезерная EWS 40.60C55482LIK, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 40.60C55482RIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60C55482RIKD, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 40.75C5VL8Головка приводная осевая сверлильно-фрезерная EWS 40.75C5VL8, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 40.75C5VL8IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.75C5VL8IKD, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 40.75C51809Головка приводная осевая сверлильно-фрезерная EWS 40.75C51809, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 40.75C51809IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.75C51809IKD, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 40.80C55480CDISГоловка приводная осевая сверлильно-фрезерная EWS 40.80C55480CDIS, хвостовик Ø80, полигональный хвостовик ISO 26623 (PSC 50)
- 40.80C55480CDISIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.80C55480CDISIKD, хвостовик Ø80, полигональный хвостовик ISO 26623 (PSC 50)
- 50.50C5MP630RIKГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.50C5MP630RIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 50.50C5SQT28RГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.50C5SQT28R, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 50.50C5SQT28RIKГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.50C5SQT28RIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 50.60C5TOEMLIKГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.60C5TOEMLIK, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 60.50C5MP630RIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.50C5MP630RIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 60.50C5SQT28RГоловка приводная радиальная сверлильно-фрезерная EWS 60.50C5SQT28R, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 60.50C5SQT28RIKГоловка приводная радиальная сверлильно-фрезерная EWS 60.50C5SQT28RIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 60.50C5TOEMRLIKX105Головка приводная радиальная сверлильно-фрезерная EWS 60.50C5TOEMRLIKX105, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
- 60.60C5TOEMRLIKX125Головка приводная радиальная сверлильно-фрезерная EWS 60.60C5TOEMRLIKX125, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
- 60.75C5V80IKX85Головка приводная радиальная сверлильно-фрезерная EWS 60.75C5V80IKX85, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 60.75C5VL8Головка приводная радиальная сверлильно-фрезерная EWS 60.75C5VL8, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 60.75C5VL8IKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.75C5VL8IKD, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 60.75C51809Головка приводная радиальная сверлильно-фрезерная EWS 60.75C51809, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
- 60.75C51809IKГоловка приводная радиальная сверлильно-фрезерная EWS 60.75C51809IK, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
Показаны первые 40 из 59. Остальные — в разделе Инструмент приводной.
