EWS · Державки токарные продольные EWS для VDI · арт. 1.5025SQT28IK

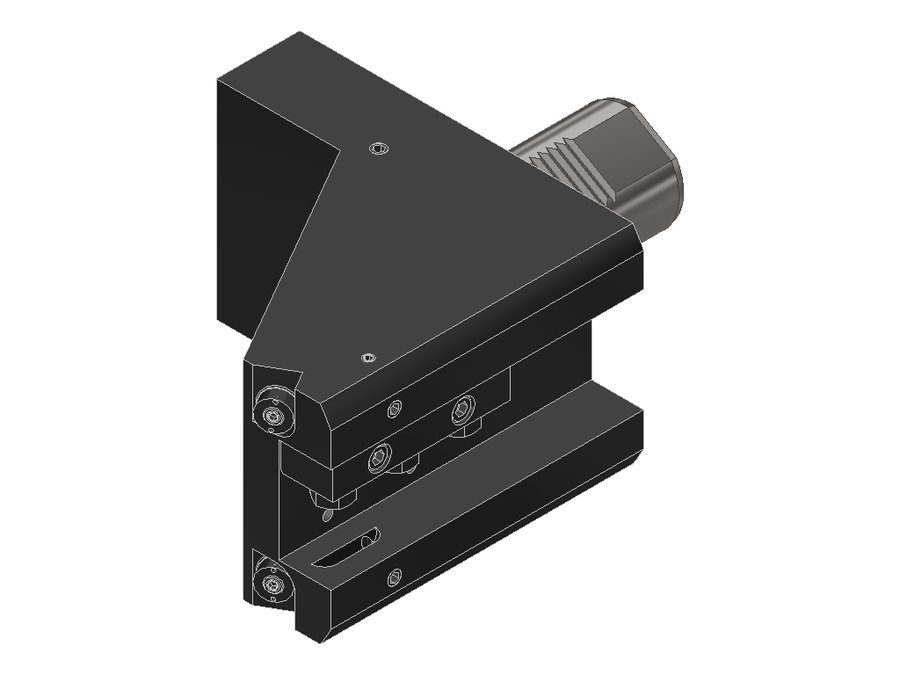

Державка токарная продольная EWS 1.5025SQT28IK, хвостовик Ø50, сечение 25×25 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYV05000315 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 shaft rotated 30° |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 150 мм |
| Масса | 11,102 кг |
| Высота | 100 мм |
| Общая длина | 225,1 мм |
| Ширина | 165 мм |
| Заказной номер EWS | 176074 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 80 мм |
| Функциональная ширина | 55 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.4025SQT15IK | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 1.5025.4MP630 | VDI50 shaft rotated 30° | хвостовик 1"x1" | 0 | 150 | 50 | 225,1 | |
| 1.5025.4MP630IK | VDI50 shaft rotated 30° | хвостовик 1"x1" | 0 | 150 | 50 | 225,1 | |
| 1.5025MP630 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 50 | 225,1 | |
| 1.5025MP630IK | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 50 | 225,1 | |
| 1.5025SQT28 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 50 | 225,1 | |
| 1.5025SQT28IK | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 50 | 225,1 | Текущая |
| 1.5031.75SQT28IK | VDI50 shaft rotated 30° | хвостовик 1 1/4"x1 1/4" | 0 | 150 | 50 | 225,1 | |
| 1.5032/25 | VDI50 | хвостовик 32x32 | 0 | 100 | 50 | 178 | |
| 1.5032SQT28IK | VDI50 shaft rotated 30° | хвостовик 32x32 | 0 | 150 | 50 | 225,1 | |
| 1.6032/25 | VDI60 | хвостовик 32x32 | 0 | 125 | 60 | 219 | |
| 2.40C4SQT15 | VDI40 shaft rotated 30° | PSC 40 | 99 | 99 | 40 | 159 |
