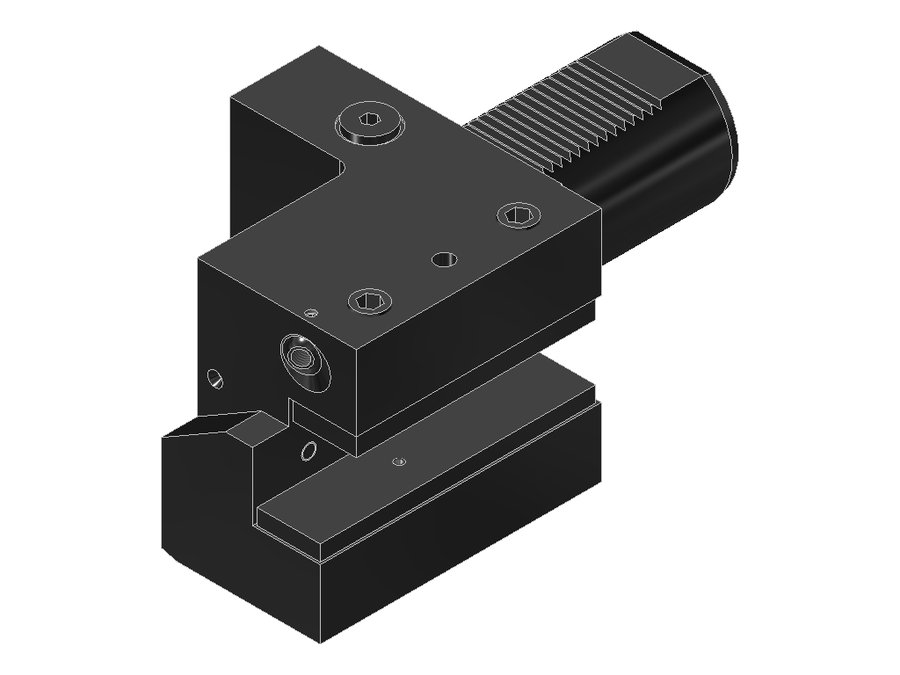

Державка токарная продольная EWS 1.6032/25, хвостовик Ø60, сечение 32×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.6032/25

Державка токарная продольная EWS 1.6032/25, хвостовик Ø60, сечение 32×25 мм

Угол выхода0°
Код интерфейса станкаZYV06000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуVDI60
Присоединение инструментахвостовик 32x32
Вылет LPR125 мм
Масса9,458 кг
Высота105 мм
Общая длина219 мм
Ширина125 мм
Заказной номер EWS135413
Радиальная высота62,5 мм
Радиальная ширина62,5 мм
Функциональная ширина32,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.6032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.5025MP630IKVDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5025SQT28VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5025SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5031.75SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 1 1/4"x1 1/4"15050100225,1
1.5032/25VDI50хвостовик 32x321005095178
1.5032SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 32x3215050100225,1
1.6032/25VDI60хвостовик 32x3212560105219Текущая
2.40C4SQT15VDI40, хвостовик повёрнут на 30°PSC 40994076159
2.2516/12VDI25хвостовик 16x16552555103
2.2520VDI25хвостовик 20x20552566103
2.2520/16VDI25хвостовик 20x20552566103
2.2520IKVDI25хвостовик 20x20552566103

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.6032/25.
