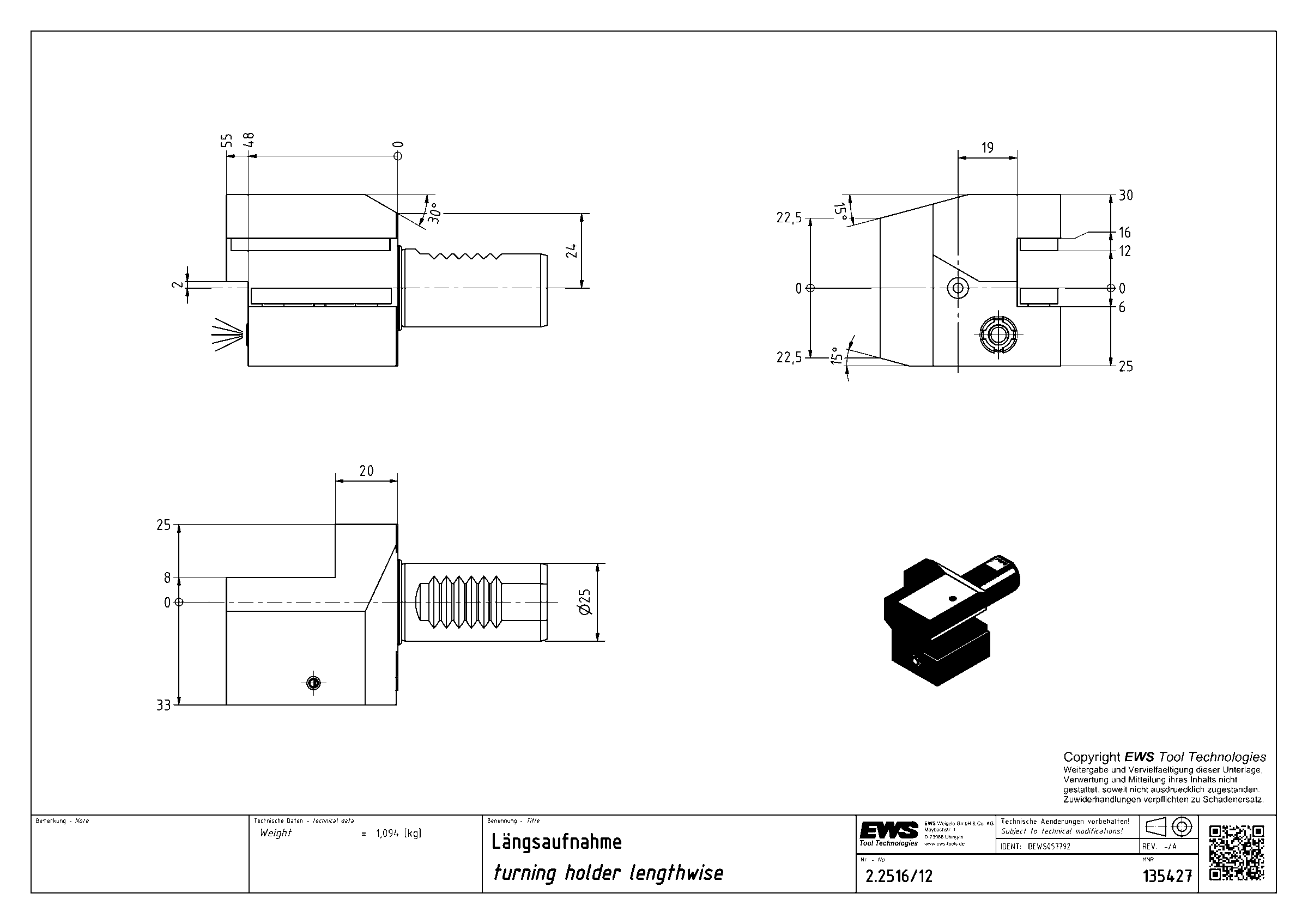

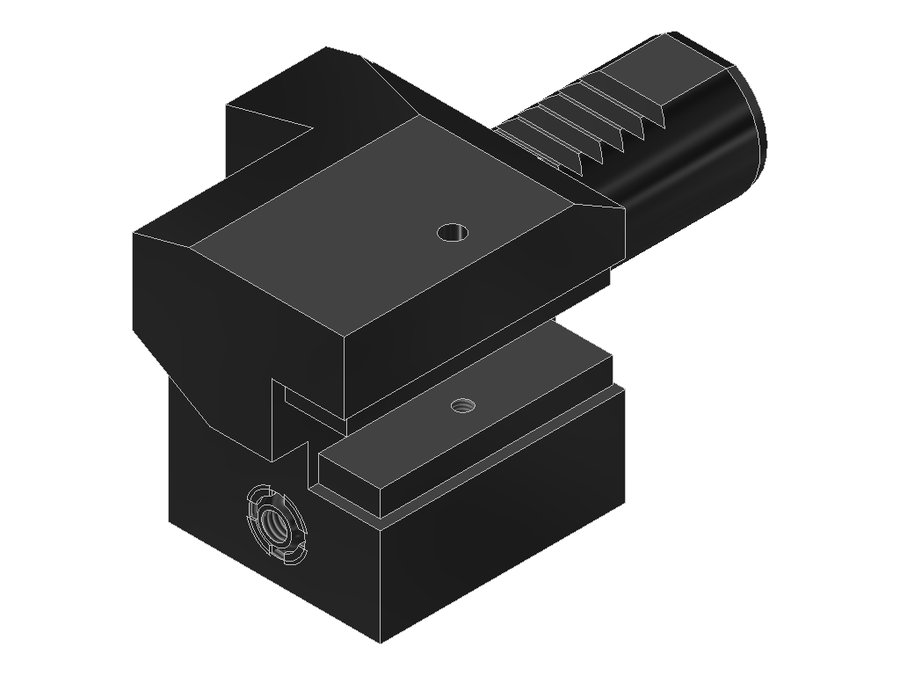

Державка токарная продольная EWS 2.2516/12, хвостовик Ø25, сечение 16×12 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 2.2516/12

Державка токарная продольная EWS 2.2516/12, хвостовик Ø25, сечение 16×12 мм

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT16160115
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментахвостовик 16x16
Вылет LPR55 мм
Масса1,094 кг
Высота55 мм
Общая длина103 мм
Ширина58 мм
Заказной номер EWS135427
Радиальная высота30 мм
Радиальная ширина33 мм
Функциональная ширина19 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 2.2516/12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C2, перевёрнутая

Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.5025SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
1.5031.75SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 1 1/4"x1 1/4"15050100225,1
1.5032/25VDI50хвостовик 32x321005095178
1.5032SQT28IKVDI50, хвостовик повёрнут на 30°хвостовик 32x3215050100225,1
1.6032/25VDI60хвостовик 32x3212560105219
2.40C4SQT15VDI40, хвостовик повёрнут на 30°PSC 40994076159
2.2516/12VDI25хвостовик 16x16552555103Текущая
2.2520VDI25хвостовик 20x20552566103
2.2520/16VDI25хвостовик 20x20552566103
2.2520IKVDI25хвостовик 20x20552566103
2.2520RLIKWVDI25хвостовик 20x2056,52566104,45
2.2520RLWVDI25хвостовик 20x2056,52566104,45

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 2.2516/12.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
