Державка токарная продольная EWS 2.40C4SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 2.40C4SQT15

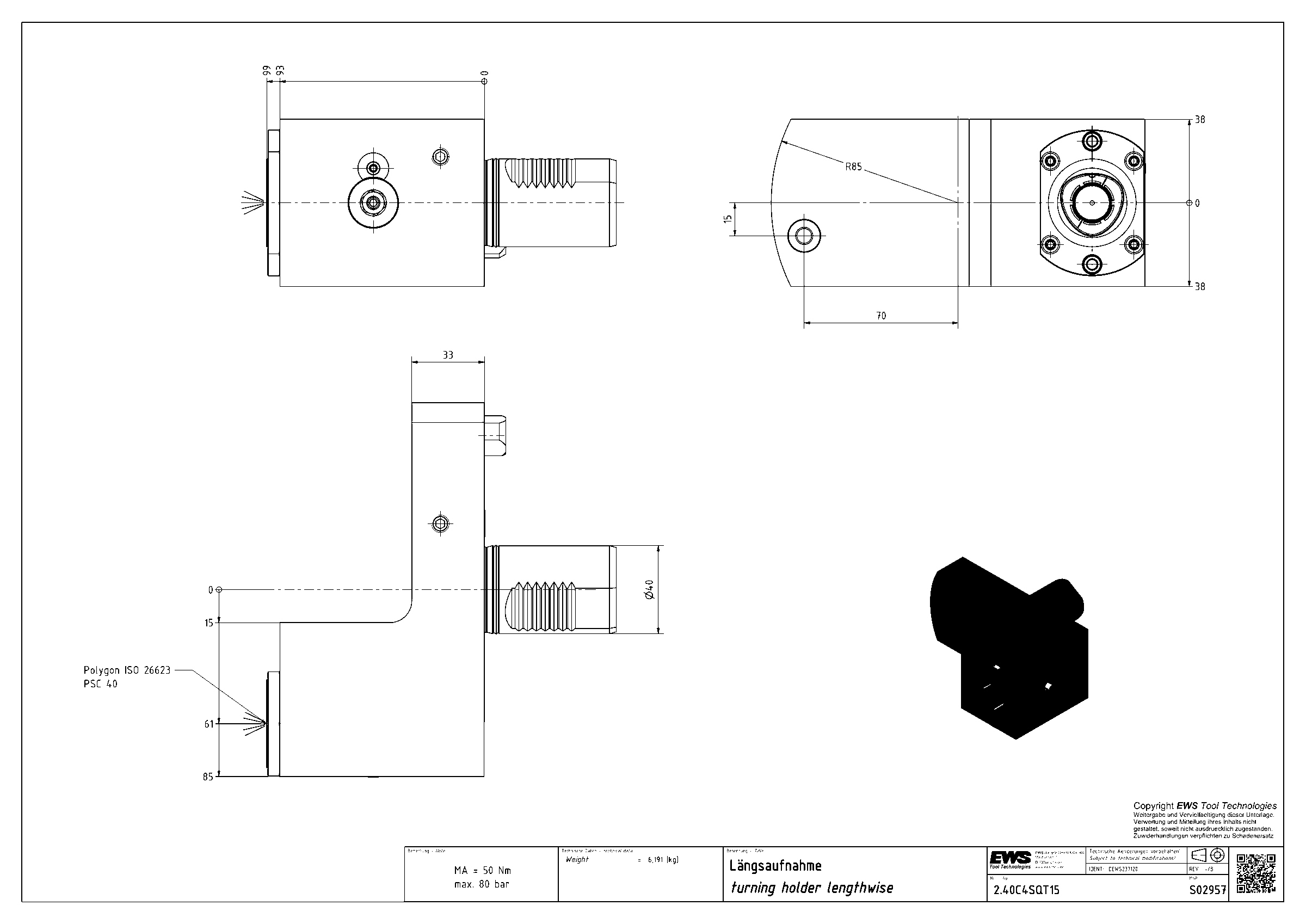

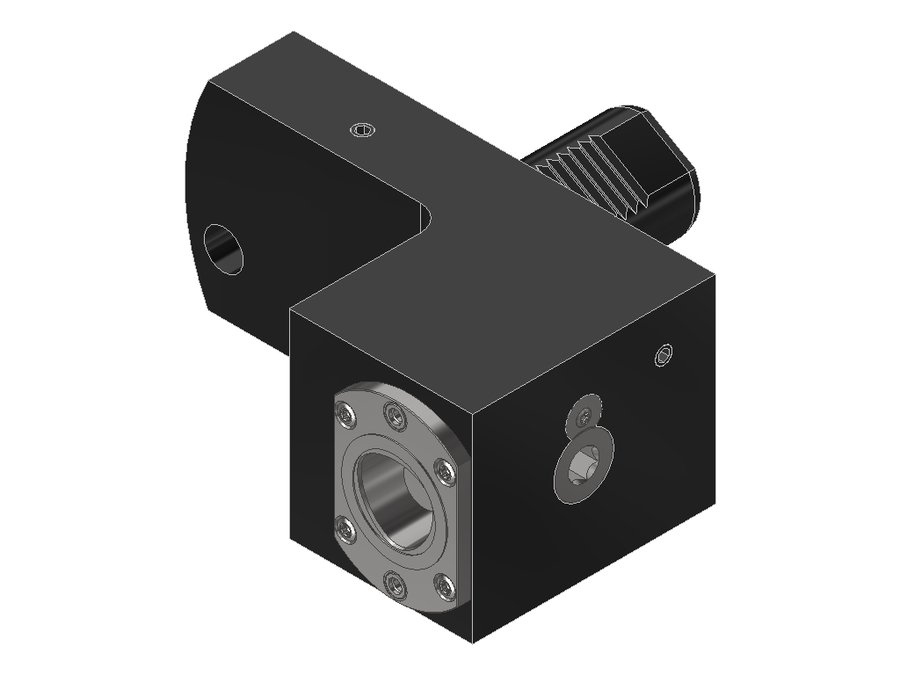

Державка токарная продольная EWS 2.40C4SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаCCS04000195
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментаPSC 40
Функциональная длина99 мм
Вылет LPR99 мм
Масса6,191 кг
Высота76 мм
Общая длина159 мм
Ширина170 мм
Заказной номер EWSS02957
Радиальная высота38 мм
Радиальная ширина85 мм
Функциональная ширина61 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 2.40C4SQT15 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C2, перевёрнутая

Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы
