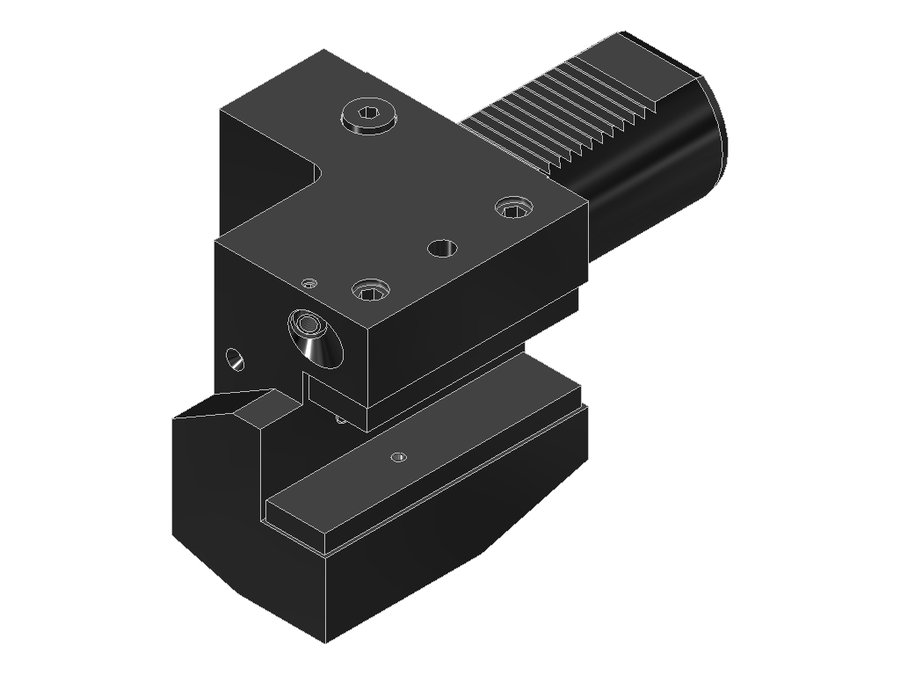

Державка токарная продольная EWS 1.5032/25, хвостовик Ø50, сечение 32×25 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | VKT32320115 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | хвостовик 32x32 |
| Вылет LPR | 100 мм |
| Масса | 5,454 кг |
| Высота | 95 мм |
| Общая длина | 178 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 135412 |
| Радиальная высота | 60 мм |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 25,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 1.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C1
Токарная державка правого исполнения для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.5025.4MP630IK | VDI50, хвостовик повёрнут на 30° | хвостовик 1"x1" | 150 | 50 | 100 | 225,1 | |
| 1.5025MP630 | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | — | 225,1 | |
| 1.5025MP630IK | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | 100 | 225,1 | |
| 1.5025SQT28 | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | 100 | 225,1 | |
| 1.5025SQT28IK | VDI50, хвостовик повёрнут на 30° | хвостовик 25x25 | 150 | 50 | 100 | 225,1 | |
| 1.5031.75SQT28IK | VDI50, хвостовик повёрнут на 30° | хвостовик 1 1/4"x1 1/4" | 150 | 50 | 100 | 225,1 | |
| 1.5032/25 | VDI50 | хвостовик 32x32 | 100 | 50 | 95 | 178 | Текущая |
| 1.5032SQT28IK | VDI50, хвостовик повёрнут на 30° | хвостовик 32x32 | 150 | 50 | 100 | 225,1 | |
| 1.6032/25 | VDI60 | хвостовик 32x32 | 125 | 60 | 105 | 219 | |
| 2.40C4SQT15 | VDI40, хвостовик повёрнут на 30° | PSC 40 | 99 | 40 | 76 | 159 | |
| 2.2516/12 | VDI25 | хвостовик 16x16 | 55 | 25 | 55 | 103 | |
| 2.2520 | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.5032/25.
Документы по позиции
Для этой позиции документы пока не привязаны.
