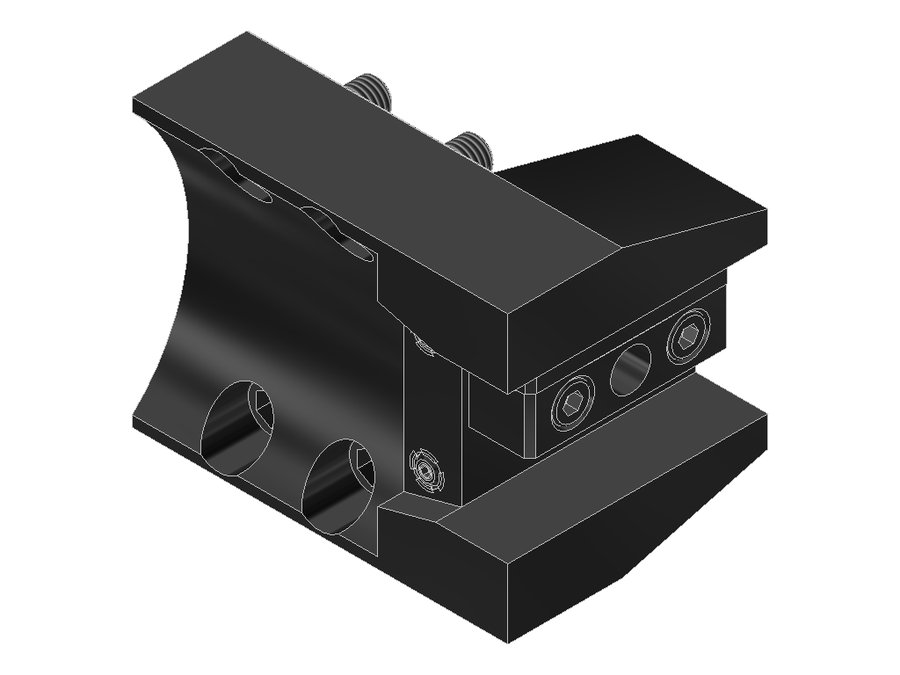

Державка токарная продольная EWS 1.BMT25.4SL200S, BMT, сечение 25,4×25,4 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | VKT16160135 |
| Исполнение | правое |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | хвостовик 1"x1" |
| Вылет LPR | 40 мм |
| Масса | 3,724 кг |
| Высота | 99 мм |
| Общая длина | 90 мм |
| Ширина | 130 мм |
| Заказной номер EWS | 173385 |
| Радиальная высота | 49,5 мм |
| Радиальная ширина | 45 мм |
| Функциональная ширина | 20 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 1.BMT25.4SL200S в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C1
Токарная державка правого исполнения для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.BMT20DBMT55IKSW350-15° | правое | хвостовик 20x20 | BMT55 | 73 | 15 | 77,6 | |
| 1.BMT25.4SL200S | правое | хвостовик 1"x1" | BMT32E | 40 | 99 | 90 | Текущая |
| 1.BMT25VL6X75 | правое | хвостовик 25x25 | BMT65 | — | 97 | — | |
| 1.BMTC4LT2000V16 | правое | PSC 40 | BMT55 Okuma | 64 | 86 | 97,5 | |
| 4.BMT19.05BMT45IKZ42X60 | левое | хвостовик 3/4"x3/4" | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT19.05BMT45Z42X60 | левое | хвостовик 3/4"x3/4" | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT19.05BMT55IKZ40X73 | левое | хвостовик 3/4"x3/4" | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05BMT55Z40X73 | левое | хвостовик 3/4"x3/4" | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05HAASV24X58.4 | левое | хвостовик 3/4"x3/4" | — | — | — | — | |
| 4.BMT19.05HAASV24X115.6 | левое | хвостовик 3/4"x3/4" | — | — | — | — | |
| 4.BMT19.05LT2000V16 | левое | хвостовик 3/4"x3/4" | BMT55 Okuma | 65 | 86 | 98,5 | |
| 4.BMT19.05LT2000V16IK | левое | хвостовик 3/4"x3/4" | BMT55 Okuma | 65 | 86 | 98,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.BMT25.4SL200S.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
