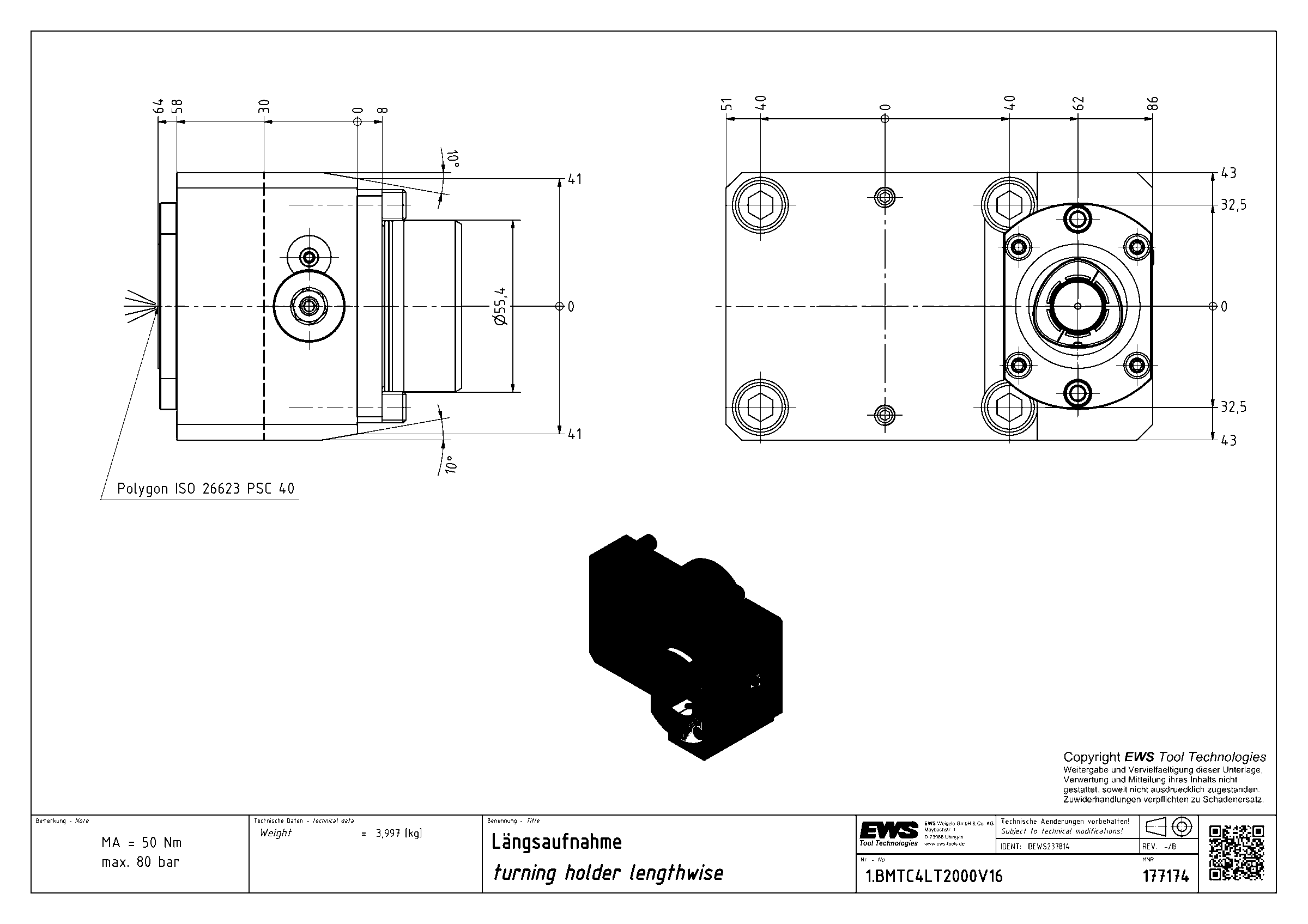

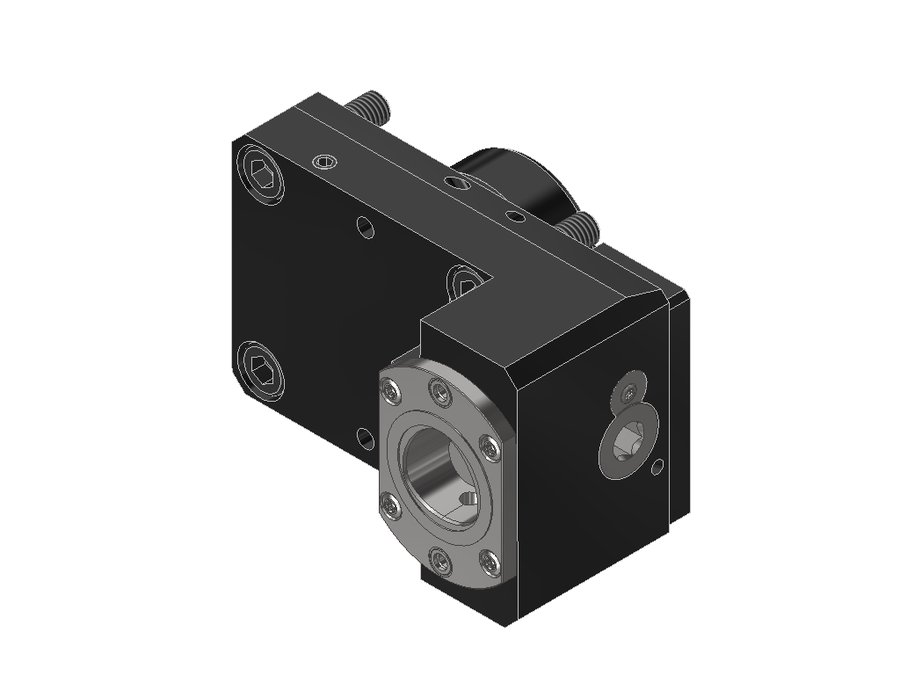

Державка токарная продольная EWS 1.BMTC4LT2000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB065A5515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | правое |
| Присоединение к станку | BMT55 Okuma |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 64 мм |
| Вылет LPR | 64 мм |
| Масса | 3,997 кг |
| Высота | 86 мм |
| Общая длина | 97,5 мм |
| Ширина | 137 мм |
| Заказной номер EWS | 177174 |
| Радиальная высота | 43 мм |
| Радиальная ширина | 51 мм |
| Функциональная ширина | 62 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 1.BMTC4LT2000V16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C1
Токарная державка правого исполнения для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
