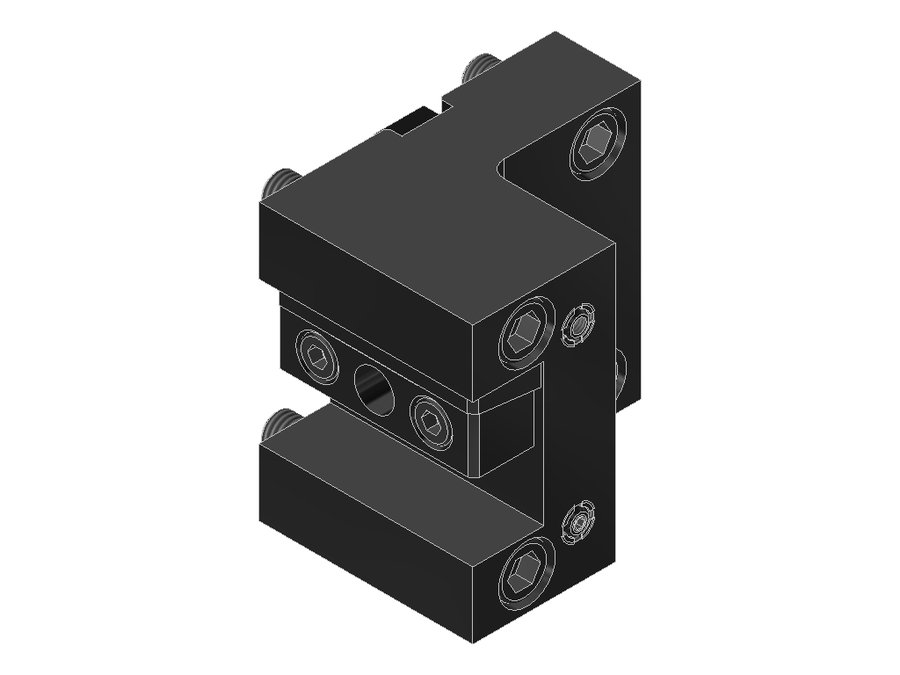

Державка токарная продольная EWS 1.BMT25VL6X75, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 1.BMT25VL6X75

Державка токарная продольная EWS 1.BMT25VL6X75, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаVKT25250115
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментахвостовик 25x25
Масса3,393 кг
Высота97 мм
Ширина104 мм
Заказной номер EWS190170
Радиальная высота48,5 мм
Радиальная ширина54 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.BMT25VL6X75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
1.BMT20DBMT55IKSW350-15°правоехвостовик 20x20BMT55731577,6
1.BMT25.4SL200Sправоехвостовик 1"x1"BMT32E409990
1.BMT25VL6X75правоехвостовик 25x25BMT65—97—Текущая
1.BMTC4LT2000V16правоеPSC 40BMT55 Okuma648697,5
4.BMT19.05BMT45IKZ42X60левоехвостовик 3/4"x3/4"BMT45607564,6
4.BMT19.05BMT45Z42X60левоехвостовик 3/4"x3/4"BMT45607564,6
4.BMT19.05BMT55IKZ40X73левоехвостовик 3/4"x3/4"BMT55738577,6
4.BMT19.05BMT55Z40X73левоехвостовик 3/4"x3/4"BMT55738577,6
4.BMT19.05HAASV24X58.4левоехвостовик 3/4"x3/4"————
4.BMT19.05HAASV24X115.6левоехвостовик 3/4"x3/4"————
4.BMT19.05LT2000V16левоехвостовик 3/4"x3/4"BMT55 Okuma658698,5
4.BMT19.05LT2000V16IKлевоехвостовик 3/4"x3/4"BMT55 Okuma658698,5

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.BMT25VL6X75.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
