Державка для расточных борштанг EWS 10.530C5X30R, размер 32, DIN 69881 форма D3
EWS · Державки для расточных борштанг EWS · арт. 10.530C5X30R

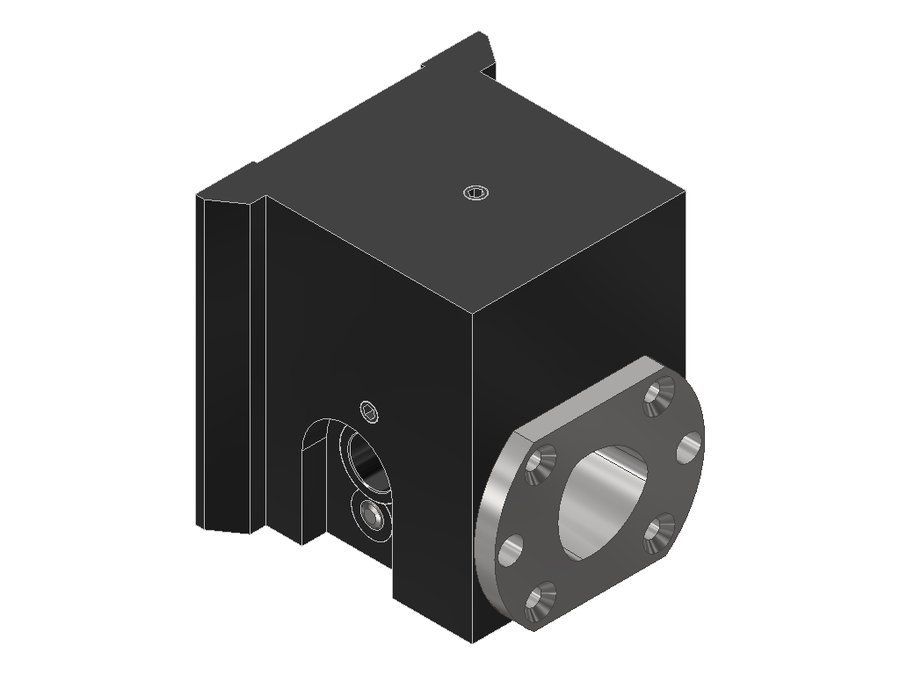

Державка для расточных борштанг EWS 10.530C5X30R, размер 32, DIN 69881 форма D3

Код интерфейса станкаPMD03200115
Код интерфейса инструментаCCS05000195
Присоединение к станкуNominal size 32
Присоединение инструментаPSC 50
Масса6,869 кг
Заказной номер EWS188593

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

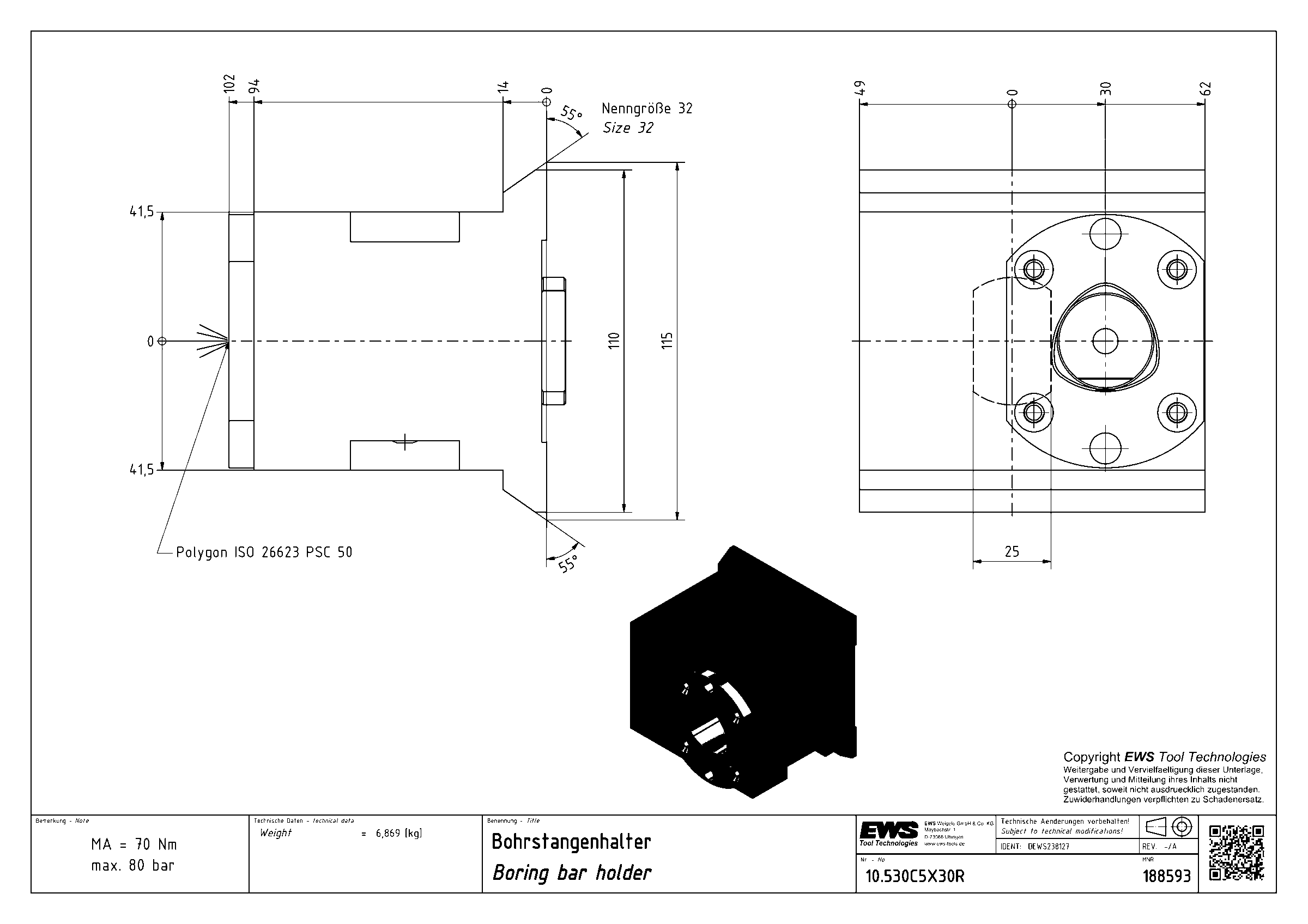

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS — 18 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.190Nominal size 40хвостовик 40x407,599
10.191Nominal size 40хвостовик 40x407,555
10.380Nominal size 32Ø 60.0 (boring bar)8,556
10.390Nominal size 40Ø 80.0 (boring bar)16,195
10.390C6X70Z154/Z-154———
10.390C8X75Z172/Z-172Nominal size 40PSC 800
10.390C8X95Z212/Z-212Nominal size 40PSC 800
10.530———
10.530C5X30LNominal size 32PSC 506,869
10.530C5X30RNominal size 32PSC 506,869Текущая
10.530C6X158RNominal size 32PSC 6316,106
10.540———
Показать ещё · всего в серии 18

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 10.530C5X30R.

Инструмент статический19
