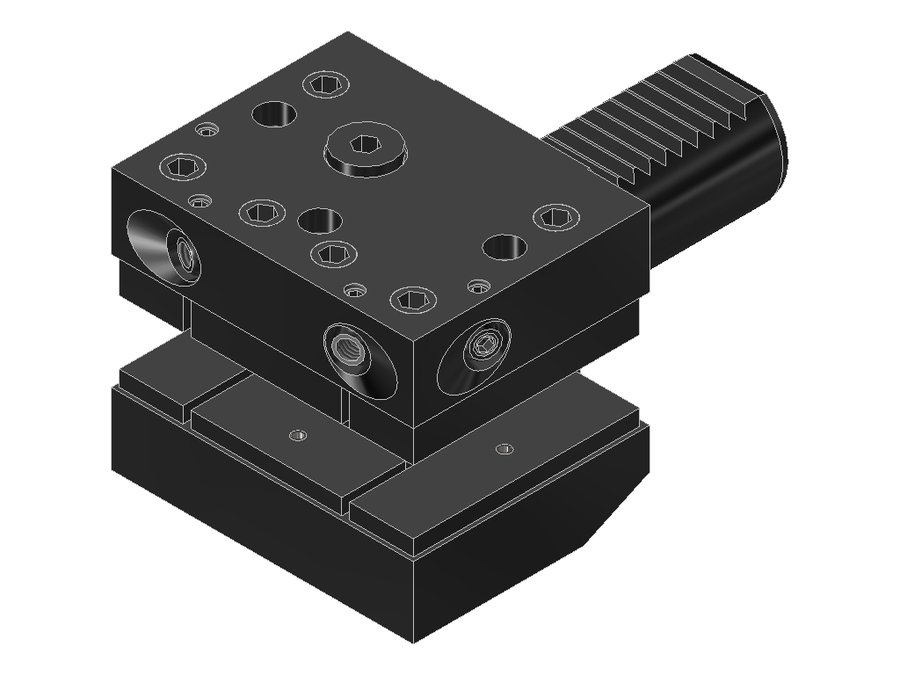

Державка универсальная EWS 15.3020/16, хвостовик Ø30, сечение 20×16 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 42 мм |
| Вылет LPR | 60 мм |
| Масса | 2,119 кг |
| Высота | 66 мм |
| Общая длина | 115 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 135442 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 35 мм |
| Функциональная ширина | 17 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 15.3020/16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка многоместная, форма D1
Многоместная державка для главного шпинделя и противошпинделя.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Одновременно можно зажать три инструмента
- Державку можно использовать для главного шпинделя и противошпинделя
- Прижимные планки нельзя переоборудовать
Другие типоразмеры серии
Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.2516IK | 25 | VDI25 | хвостовик 16x16 | 48 | 55 | 96 | |
| 15.2519.05G200 | 25 | VDI25 | хвостовик 3/4"x3/4" | 55 | 70 | 103 | |
| 15.2520G200 | 25 | VDI25 | хвостовик 20x20 | 55 | 70 | 103 | |
| 15.2520G200IK | 25 | VDI25 | хвостовик 20x20 | 55 | 70 | 103 | |
| 15.2520G200IKW#01 | 25 | VDI25 | хвостовик 20x20 | 56,5 | 70 | 104,45 | |
| 15.2520G200W | 25 | VDI25 | хвостовик 20x20 | 56,5 | 70 | 104,45 | |
| 15.3020/16 | 30 | VDI30 | хвостовик 20x20 | 60 | 66 | 115 | Текущая |
| 15.3020CTX | 30 | VDI30 | хвостовик 20x20 | 70 | 76 | 125 | |
| 15.3020E465 | 30 | VDI30 | хвостовик 20x20 | 90 | 76 | 145 | |
| 15.3020E465IK | 30 | VDI30 | хвостовик 20x20 | 80 | 74 | 135 | |
| 15.3020IK | 30 | VDI30 | хвостовик 20x20 | 60 | 66 | 115 | |
| 15.3020IK-PL | 30 | VDI30 Proline | хвостовик 20x20 | 60 | 76 | 115 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.3020/16.
Подходит к позициям
У этих позиций 15.3020/16 указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
