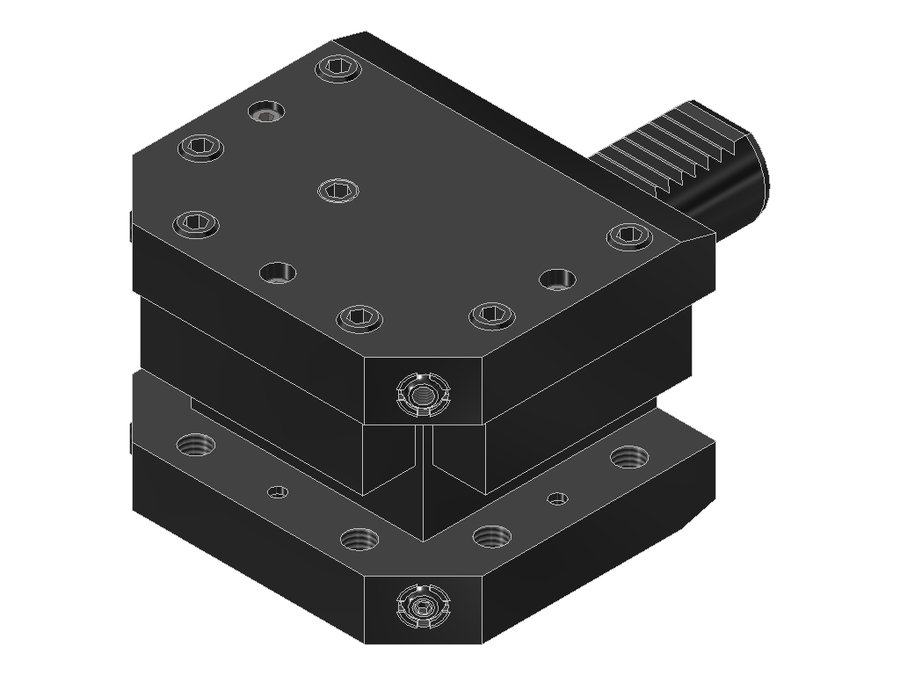

Державка универсальная EWS 15.3020E465, хвостовик Ø30, сечение 20×20 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 90 мм |
| Масса | 4,771 кг |
| Высота | 76 мм |
| Общая длина | 145 мм |
| Ширина | 107 мм |
| Заказной номер EWS | 137253 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 53,5 мм |
| Функциональная ширина | 35,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 15.3020E465 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка многоместная, форма D1
Многоместная державка для главного шпинделя и противошпинделя.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Одновременно можно зажать три инструмента
- Державку можно использовать для главного шпинделя и противошпинделя
- Прижимные планки можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.2520G200 | 25 | VDI25 | хвостовик 20x20 | 55 | 70 | 103 | |
| 15.2520G200IK | 25 | VDI25 | хвостовик 20x20 | 55 | 70 | 103 | |
| 15.2520G200IKW#01 | 25 | VDI25 | хвостовик 20x20 | 56,5 | 70 | 104,45 | |
| 15.2520G200W | 25 | VDI25 | хвостовик 20x20 | 56,5 | 70 | 104,45 | |
| 15.3020/16 | 30 | VDI30 | хвостовик 20x20 | 60 | 66 | 115 | |
| 15.3020CTX | 30 | VDI30 | хвостовик 20x20 | 70 | 76 | 125 | |
| 15.3020E465 | 30 | VDI30 | хвостовик 20x20 | 90 | 76 | 145 | Текущая |
| 15.3020E465IK | 30 | VDI30 | хвостовик 20x20 | 80 | 74 | 135 | |
| 15.3020IK | 30 | VDI30 | хвостовик 20x20 | 60 | 66 | 115 | |
| 15.3020IK-PL | 30 | VDI30 Proline | хвостовик 20x20 | 60 | 76 | 115 | |
| 15.3020TNC65 | 30 | VDI30 | хвостовик 20x20 | 65 | 70 | 120 | |
| 15.3025G300IKW#01 | 30 | VDI30 | хвостовик 25x25 | 62 | 96 | 117 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.3020E465.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 15.3020E465 указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
