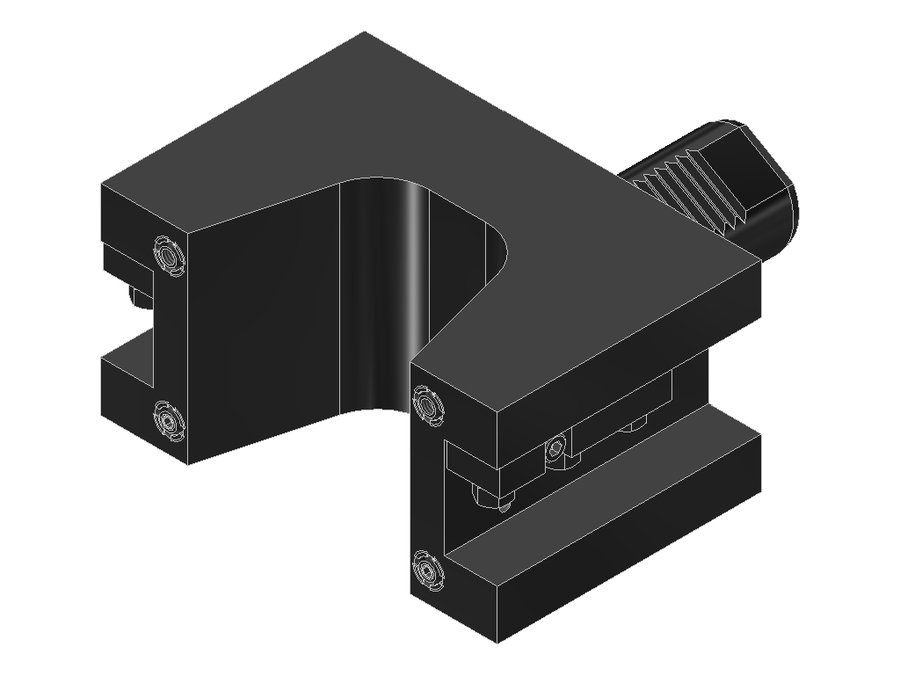

Державка универсальная EWS 15.4019.05SQT10, хвостовик Ø40, сечение 19,05×19,05 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYV04000315 |
| Код интерфейса инструмента | VKT12120135 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40, хвостовик повёрнут на 30° |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Вылет LPR | 100 мм |
| Масса | 6,061 кг |
| Высота | 76 мм |
| Общая длина | 160 мм |
| Ширина | 150 мм |
| Заказной номер EWS | S03832 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 65 мм |
| Функциональная ширина | 45 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 15.4019.05SQT10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка многоместная, форма D1
Многоместная державка для главного шпинделя и противошпинделя.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Одновременно можно зажать два инструмента
- Державку можно использовать для главного шпинделя и противошпинделя
- Прижимные планки можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.3020E465 | 30 | VDI30 | хвостовик 20x20 | 90 | 76 | 145 | |
| 15.3020E465IK | 30 | VDI30 | хвостовик 20x20 | 80 | 74 | 135 | |
| 15.3020IK | 30 | VDI30 | хвостовик 20x20 | 60 | 66 | 115 | |
| 15.3020IK-PL | 30 | VDI30 Proline | хвостовик 20x20 | 60 | 76 | 115 | |
| 15.3020TNC65 | 30 | VDI30 | хвостовик 20x20 | 65 | 70 | 120 | |
| 15.3025G300IKW#01 | 30 | VDI30 | хвостовик 25x25 | 62 | 96 | 117 | |
| 15.4019.05SQT10 | 40 | VDI40, хвостовик повёрнут на 30° | хвостовик 3/4"x3/4" | 100 | 76 | 160 | Текущая |
| 15.4019.05SQT10IK | 40 | VDI40, хвостовик повёрнут на 30° | хвостовик 3/4"x3/4" | 100 | 76 | 160 | |
| 15.4020MP610 | 40 | VDI40 | хвостовик 20x20 | 100 | 76 | 160 | |
| 15.4020MP610IK | 40 | VDI40 | хвостовик 20x20 | 100 | 76 | 160 | |
| 15.4020SQT10 | 40 | VDI40, хвостовик повёрнут на 30° | хвостовик 20x20 | 100 | 76 | 160 | |
| 15.4020SQT10IK | 40 | VDI40, хвостовик повёрнут на 30° | хвостовик 20x20 | 100 | 76 | 160 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.4019.05SQT10.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
