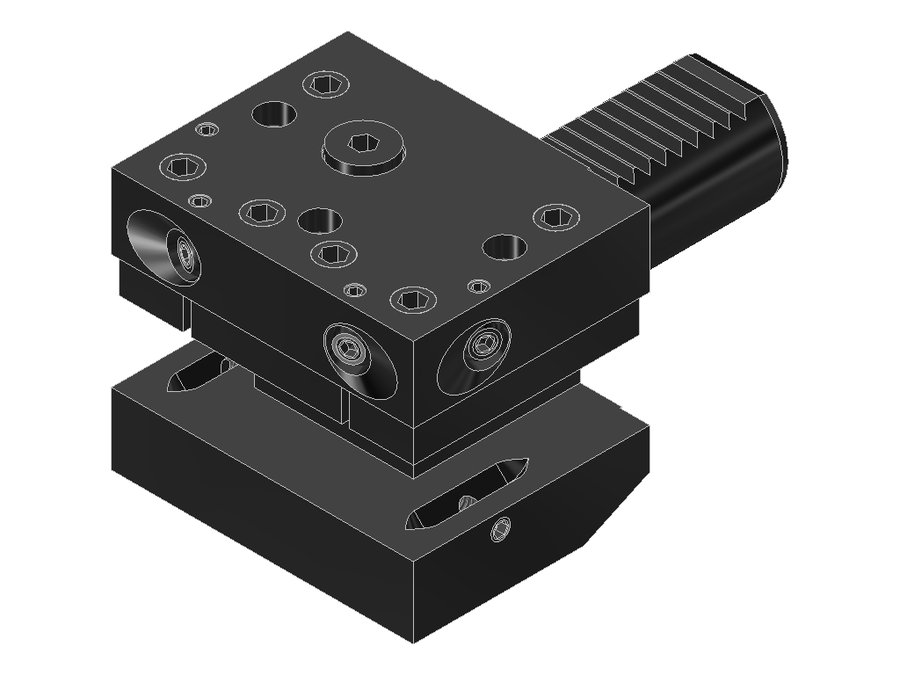

Державка универсальная EWS 15.3020IK, хвостовик Ø30, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.3020IK

Державка универсальная EWS 15.3020IK, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Функциональная длина42 мм
Вылет LPR60 мм
Масса2,011 кг
Высота66 мм
Общая длина115 мм
Ширина76 мм
Заказной номер EWS170173
Радиальная высота38 мм
Радиальная ширина35 мм
Функциональная ширина17 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.3020IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать три инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки нельзя переоборудовать

Материалы

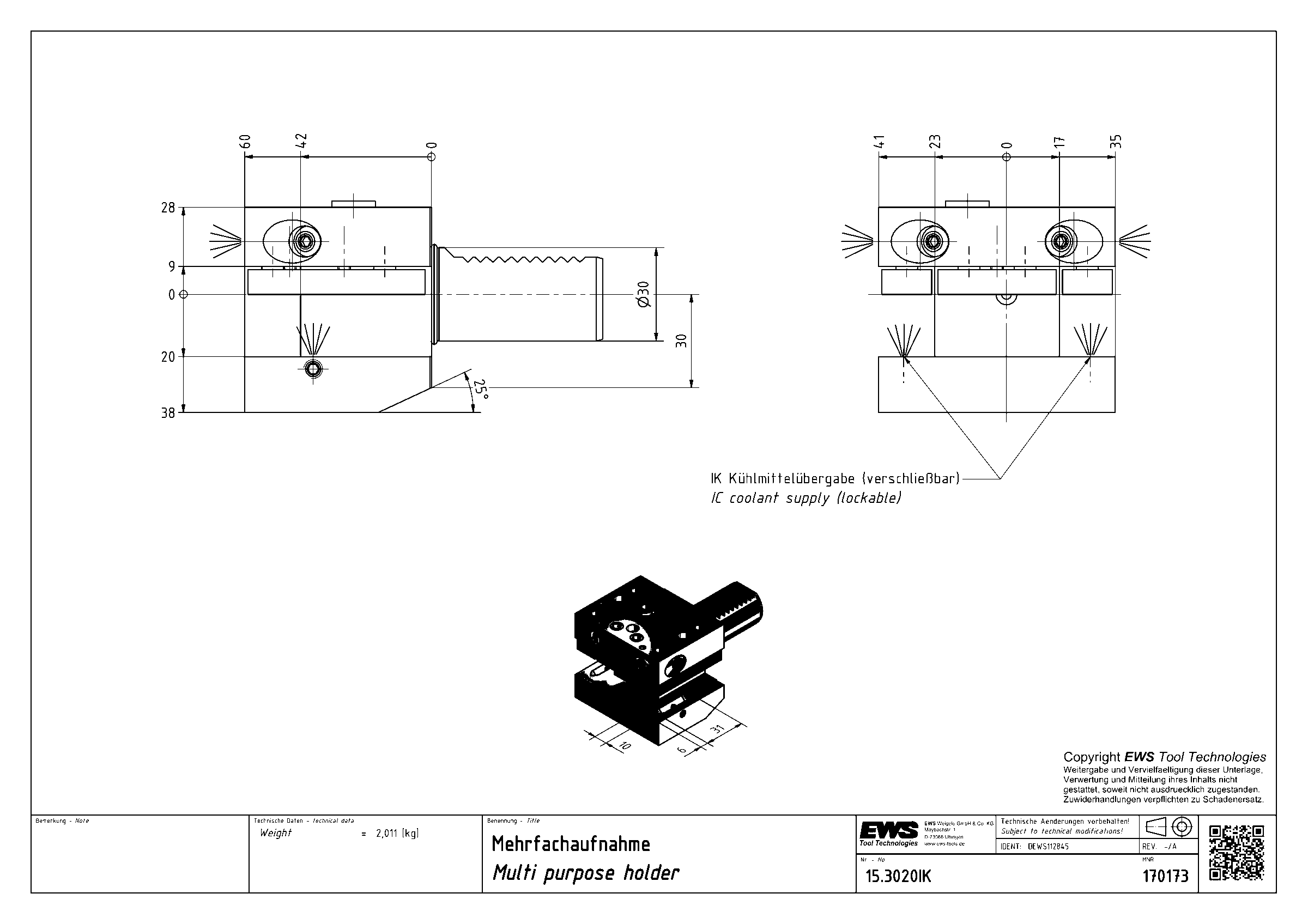

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.2520G200IKW#0125VDI25хвостовик 20x2056,570104,45
15.2520G200W25VDI25хвостовик 20x2056,570104,45
15.3020/1630VDI30хвостовик 20x206066115
15.3020CTX30VDI30хвостовик 20x207076125
15.3020E46530VDI30хвостовик 20x209076145
15.3020E465IK30VDI30хвостовик 20x208074135
15.3020IK30VDI30хвостовик 20x206066115Текущая
15.3020IK-PL30VDI30 Prolineхвостовик 20x206076115
15.3020TNC6530VDI30хвостовик 20x206570120
15.3025G300IKW#0130VDI30хвостовик 25x256296117
15.4019.05SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"10076160
15.4019.05SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"10076160

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.3020IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 15.3020IK указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
