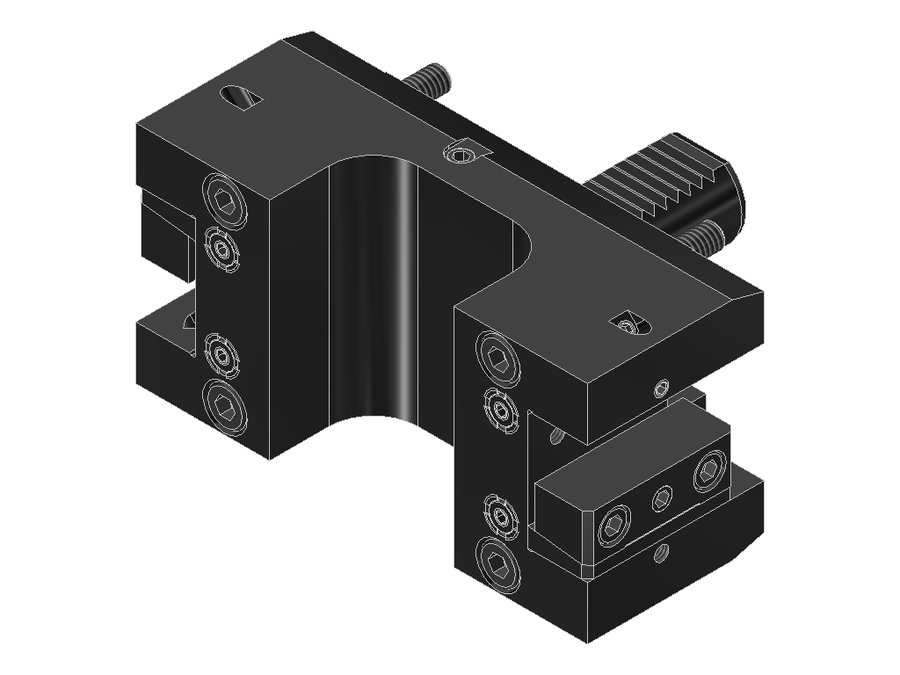

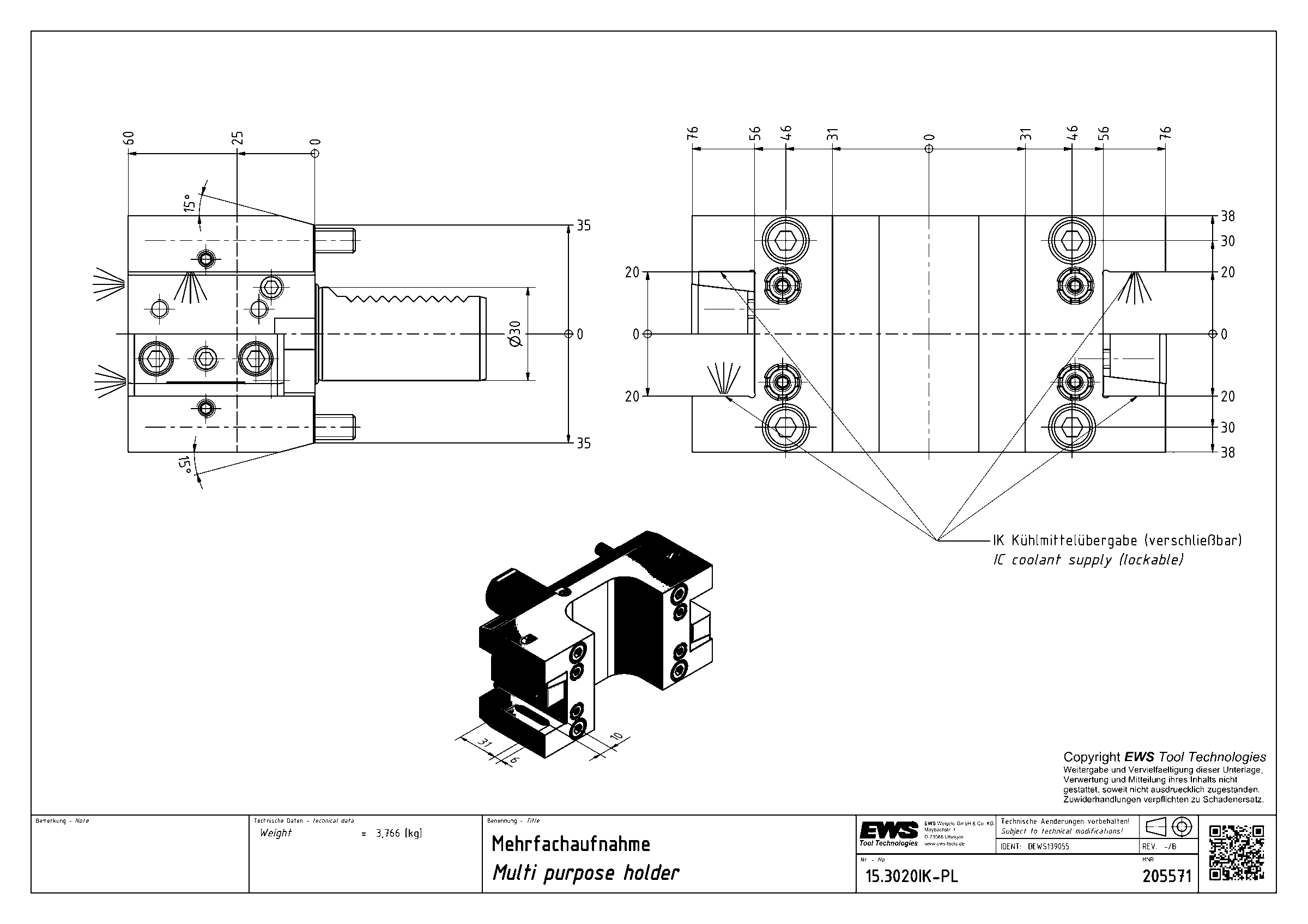

Державка универсальная EWS 15.3020IK-PL, хвостовик Ø30, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.3020IK-PL

Державка универсальная EWS 15.3020IK-PL, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000515
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30 Proline
Присоединение инструментахвостовик 20x20
Вылет LPR60 мм
Масса3,766 кг
Высота76 мм
Общая длина115 мм
Ширина152 мм
Заказной номер EWS205571
Радиальная высота38 мм
Радиальная ширина76 мм
Функциональная ширина56 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.3020IK-PL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.2520G200W25VDI25хвостовик 20x2056,570104,45
15.3020/1630VDI30хвостовик 20x206066115
15.3020CTX30VDI30хвостовик 20x207076125
15.3020E46530VDI30хвостовик 20x209076145
15.3020E465IK30VDI30хвостовик 20x208074135
15.3020IK30VDI30хвостовик 20x206066115
15.3020IK-PL30VDI30 Prolineхвостовик 20x206076115Текущая
15.3020TNC6530VDI30хвостовик 20x206570120
15.3025G300IKW#0130VDI30хвостовик 25x256296117
15.4019.05SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"10076160
15.4019.05SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"10076160
15.4020MP61040VDI40хвостовик 20x2010076160

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.3020IK-PL.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
