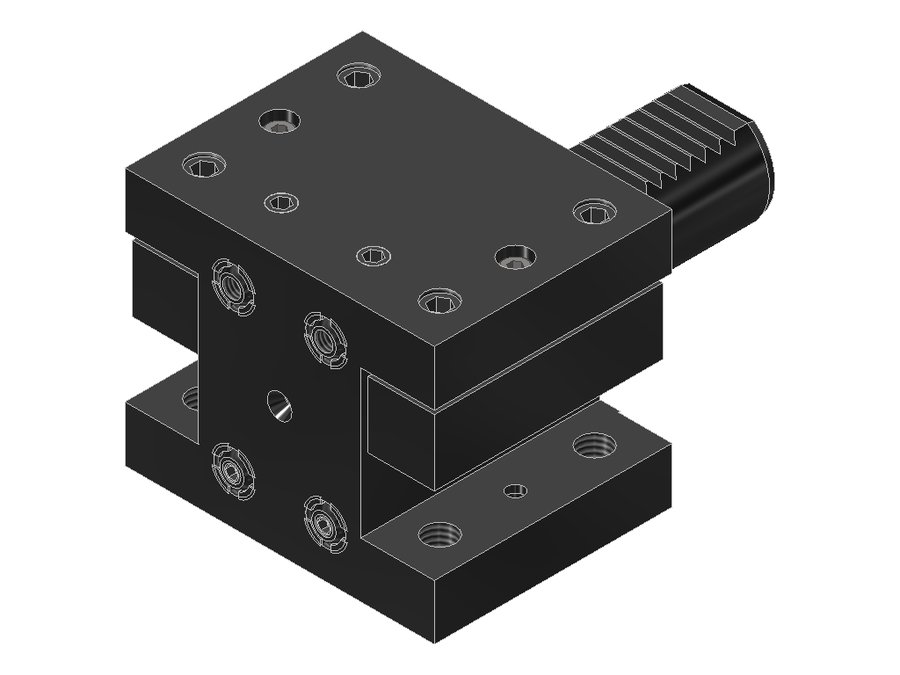

Державка универсальная EWS 15.3020TNC65, хвостовик Ø30, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.3020TNC65

Державка универсальная EWS 15.3020TNC65, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20

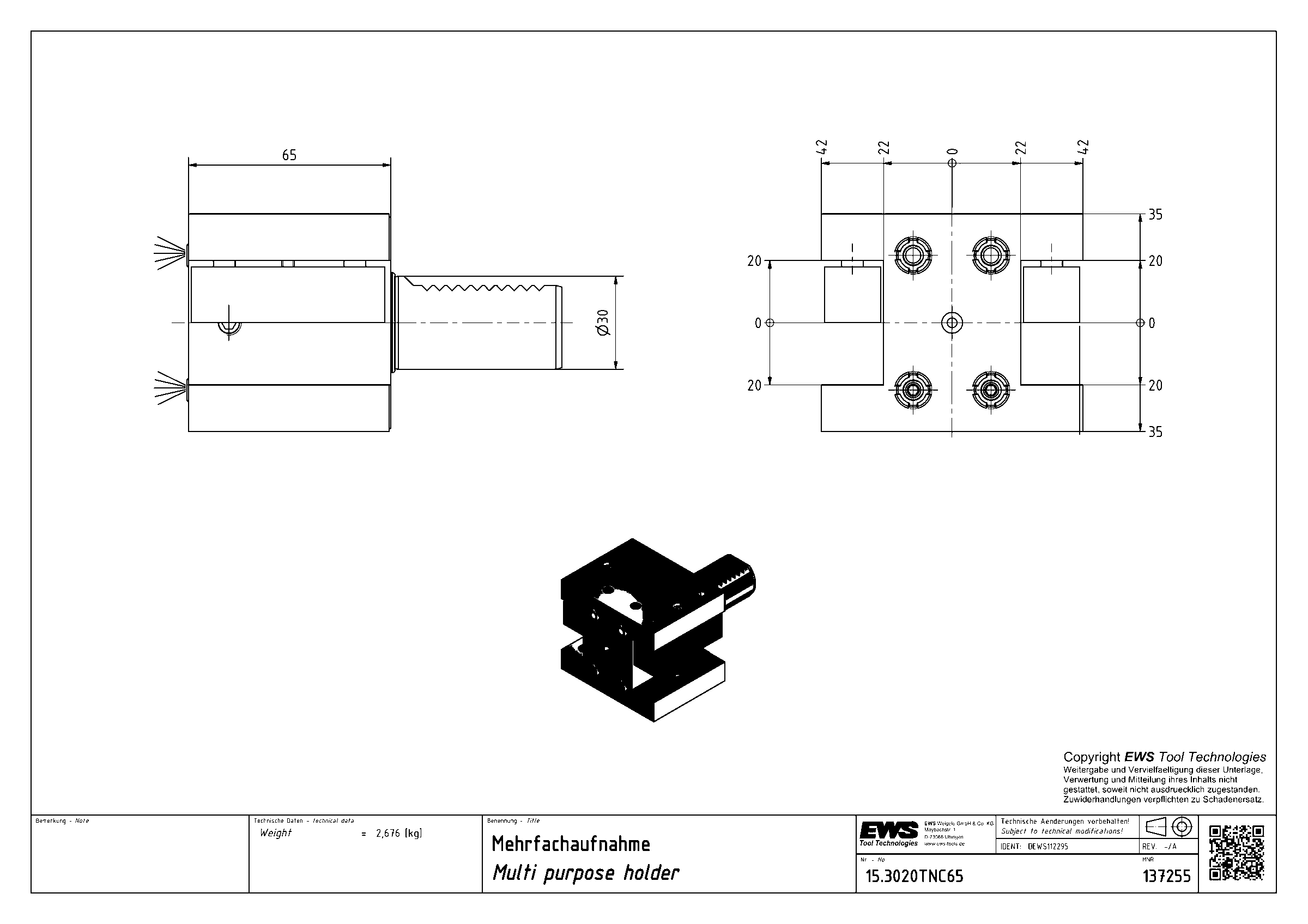

Вылет LPR65 мм
Масса2,676 кг
Высота70 мм
Общая длина120 мм
Ширина84 мм
Заказной номер EWS137255
Радиальная высота35 мм
Радиальная ширина42 мм
Функциональная ширина22 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.3020TNC65 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.3020/1630VDI30хвостовик 20x206066115
15.3020CTX30VDI30хвостовик 20x207076125
15.3020E46530VDI30хвостовик 20x209076145
15.3020E465IK30VDI30хвостовик 20x208074135
15.3020IK30VDI30хвостовик 20x206066115
15.3020IK-PL30VDI30 Prolineхвостовик 20x206076115
15.3020TNC6530VDI30хвостовик 20x206570120Текущая
15.3025G300IKW#0130VDI30хвостовик 25x256296117
15.4019.05SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"10076160
15.4019.05SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"10076160
15.4020MP61040VDI40хвостовик 20x2010076160
15.4020MP610IK40VDI40хвостовик 20x2010076160

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.3020TNC65.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 15.3020TNC65 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
