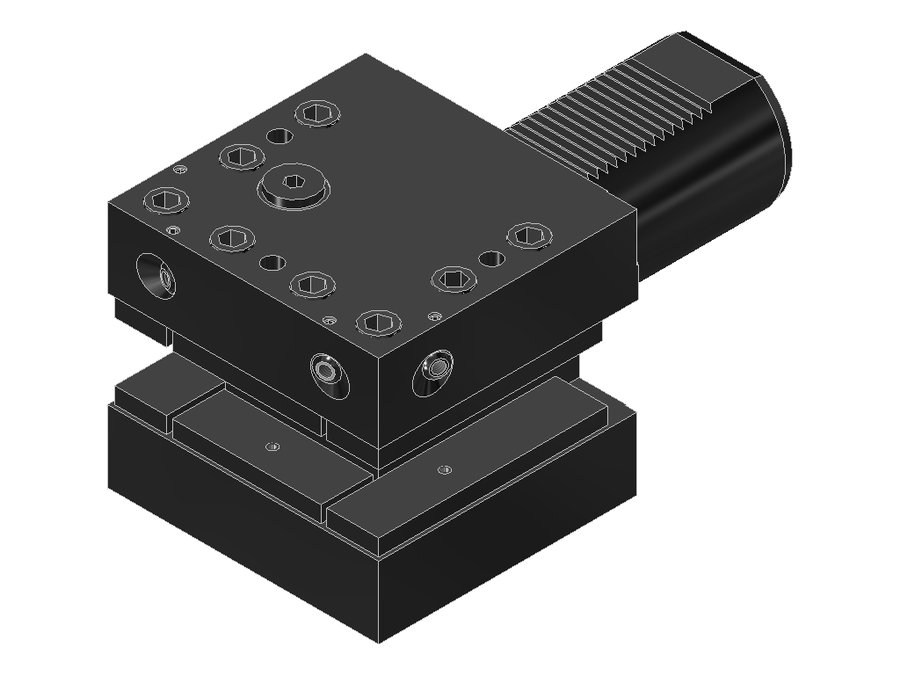

Державка универсальная EWS 15.6032/25, хвостовик Ø60, сечение 32×25 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.6032/25

Державка универсальная EWS 15.6032/25, хвостовик Ø60, сечение 32×25 мм

Угол выхода0°
Код интерфейса станкаZYV06000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментахвостовик 32x32
Функциональная длина85 мм
Вылет LPR110 мм
Масса10,519 кг
Высота105 мм
Общая длина204 мм
Ширина115 мм
Заказной номер EWS135445
Радиальная высота62,5 мм
Радиальная ширина57,5 мм
Функциональная ширина32,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.6032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать три инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.4025MP62040VDI40хвостовик 25x2512096180
15.4025MP620IK40VDI40хвостовик 25x2512096180
15.4025SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.4025SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.5025.4SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"150100225,1
15.5025.4SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"150100225,1
15.5025SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 25x25150100225,1
15.5025SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 25x25150100225,1
15.5032/2550VDI50хвостовик 32x328595163
15.6032/2560VDI60хвостовик 32x32110105204Текущая
16.4025/2040VDI40хвостовик 25x257290,5135
16.5032/2550VDI50хвостовик 32x3285110163

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.6032/25.
