EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 16.5032/25

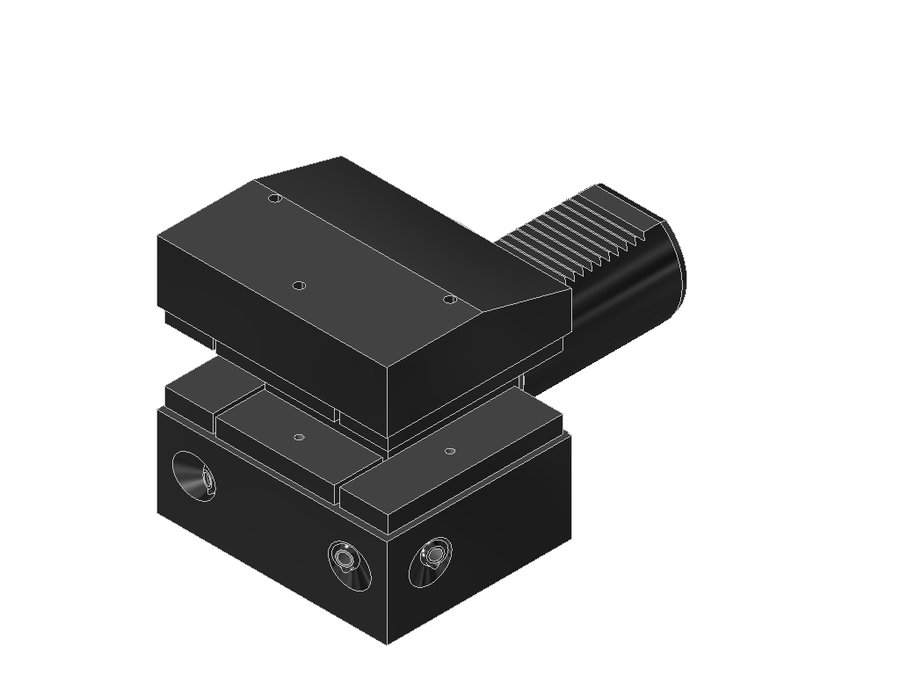

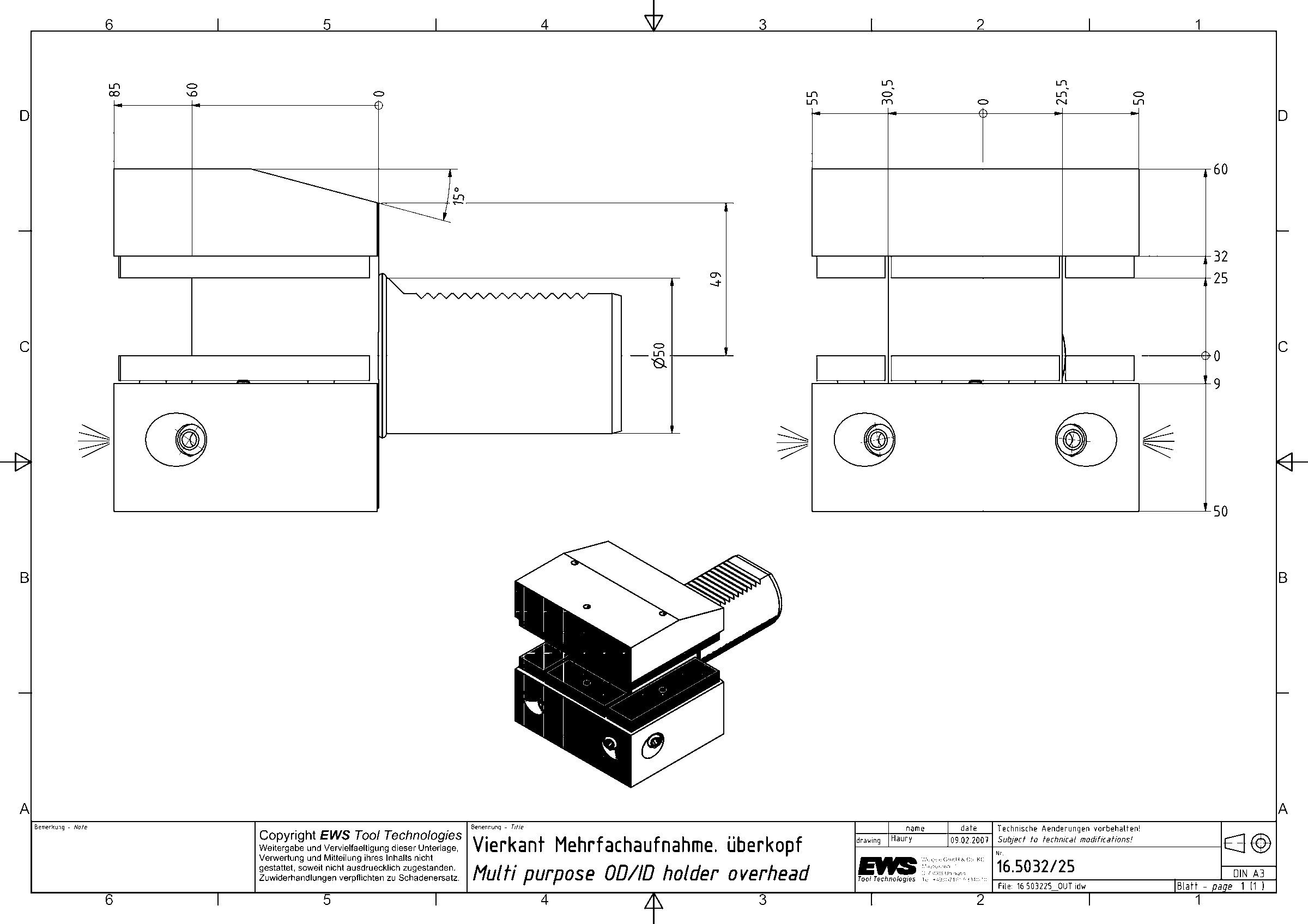

Державка универсальная EWS 16.5032/25, хвостовик Ø50, сечение 32×25 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | VKT32320115 |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | хвостовик 32x32 |
| Функциональная длина | 60 мм |
| Вылет LPR | 85 мм |
| Масса | 7,184 кг |
| Высота | 110 мм |
| Общая длина | 163 мм |
| Ширина | 105 мм |
| Заказной номер EWS | 135452 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 25,5 мм |
Описание
Державка многоместная, перевёрнутая, форма D1
Многоместная державка, перевёрнутая, для главного шпинделя и противошпинделя.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Одновременно можно зажать три инструмента
- Державку можно использовать для главного шпинделя и противошпинделя
- Прижимные планки нельзя переоборудовать
Другие типоразмеры серии
Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.4025MP620 | 40 | VDI40 | хвостовик 25x25 | 0 | 120 | 180 | |
| 15.4025MP620IK | 40 | VDI40 | хвостовик 25x25 | 0 | 120 | 180 | |
| 15.4025SQT15 | 40 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 180 | |
| 15.4025SQT15IK | 40 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 180 | |
| 15.5025.4SQT28 | 50 | VDI50 shaft rotated 30° | хвостовик 1"x1" | 0 | 150 | 225,1 | |
| 15.5025.4SQT28IK | 50 | VDI50 shaft rotated 30° | хвостовик 1"x1" | 0 | 150 | 225,1 | |
| 15.5025SQT28 | 50 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 225,1 | |
| 15.5025SQT28IK | 50 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 225,1 | |
| 15.5032/25 | 50 | VDI50 | хвостовик 32x32 | 60 | 85 | 163 | |
| 15.6032/25 | 60 | VDI60 | хвостовик 32x32 | 85 | 110 | 204 | |
| 16.4025/20 | 40 | VDI40 | хвостовик 25x25 | 50 | 72 | 135 | |
| 16.5032/25 | 50 | VDI50 | хвостовик 32x32 | 60 | 85 | 163 | Текущая |
