EWS · Державки универсальные EWS для BMT · арт. 15.BMT20DTW10-15°

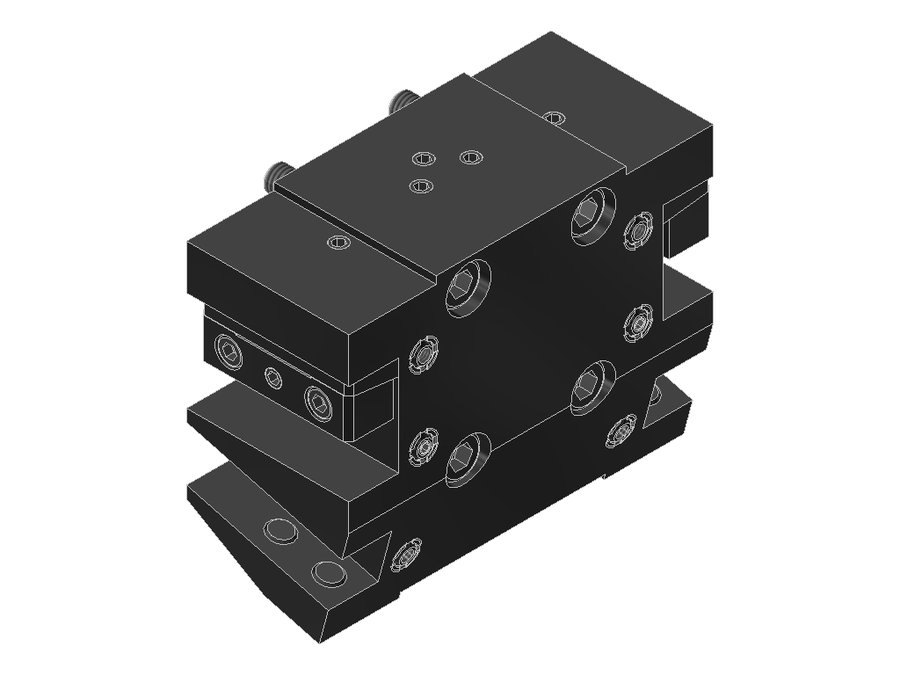

Державка универсальная EWS 15.BMT20DTW10-15°, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 65 мм |
| Масса | 0 кг |
| Высота | 116,31 мм |
| Общая длина | 70,4 мм |
| Ширина | 146 мм |
| Заказной номер EWS | 191815 |
| Радиальная высота | 41 мм |
| Радиальная ширина | 73 мм |
| Функциональная ширина | 53 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT20DBMT45IKX65SW320-15° | BMT45 | хвостовик 20x20 | 0 | 65 | 107,33 | 70,6 | |
| 15.BMT20DBMT55IKSW330-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 115,21 | 77,6 | |
| 15.BMT20DBMT55IKSW350-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 118,76 | 77,6 | |
| 15.BMT20DBMT55IKSW365-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 119,74 | 77,6 | |
| 15.BMT20DBMT65IKX80SW365-15° | BMT65 | хвостовик 20x20 | 0 | 80 | 146,85 | 84,9 | |
| 15.BMT20DBMT65IKX85SW365-15° | BMT65 | хвостовик 20x20 | 0 | 85 | 127,84 | 89,9 | |
| 15.BMT20DTW10-15° | BMT55C | хвостовик 20x20 | 0 | 65 | 116,31 | 70,4 | Текущая |
| 15.BMT20LT2000V12 | BMT60C Okuma | хвостовик 20x20 | 0 | 70 | 94 | 102 | |
| 15.BMT20LT2000V16 | BMT55 Okuma | хвостовик 20x20 | 0 | 85 | 86 | 118,5 | |
| 15.BMT20LT2000V16IK | BMT55 Okuma | хвостовик 20x20 | 0 | 85 | 43 | 118,5 | |
| 15.BMT20NTY3IK | BMT44 | хвостовик 20x20 | 0 | 62 | 76 | 66,9 | |
| 15.BMT20NTY3IK-15° | BMT44 | хвостовик 20x20 | 0 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT20DTW10-15°.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
