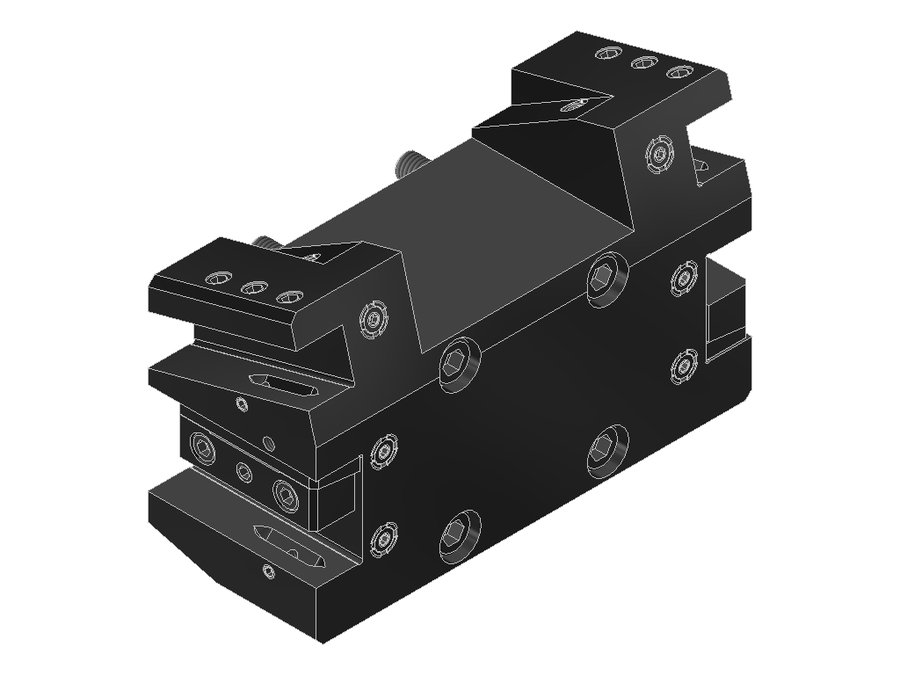

Державка универсальная EWS 15.BMT20DBMT55IKSW350-15°, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20DBMT55IKSW350-15°

Державка универсальная EWS 15.BMT20DBMT55IKSW350-15°, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментахвостовик 20x20
Вылет LPR73 мм
Масса8,733 кг
Высота118,76 мм
Общая длина77,6 мм
Ширина189 мм
Заказной номер EWS227522
Радиальная высота42,5 мм
Радиальная ширина94,5 мм
Функциональная ширина74,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20DBMT55IKSW350-15° в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

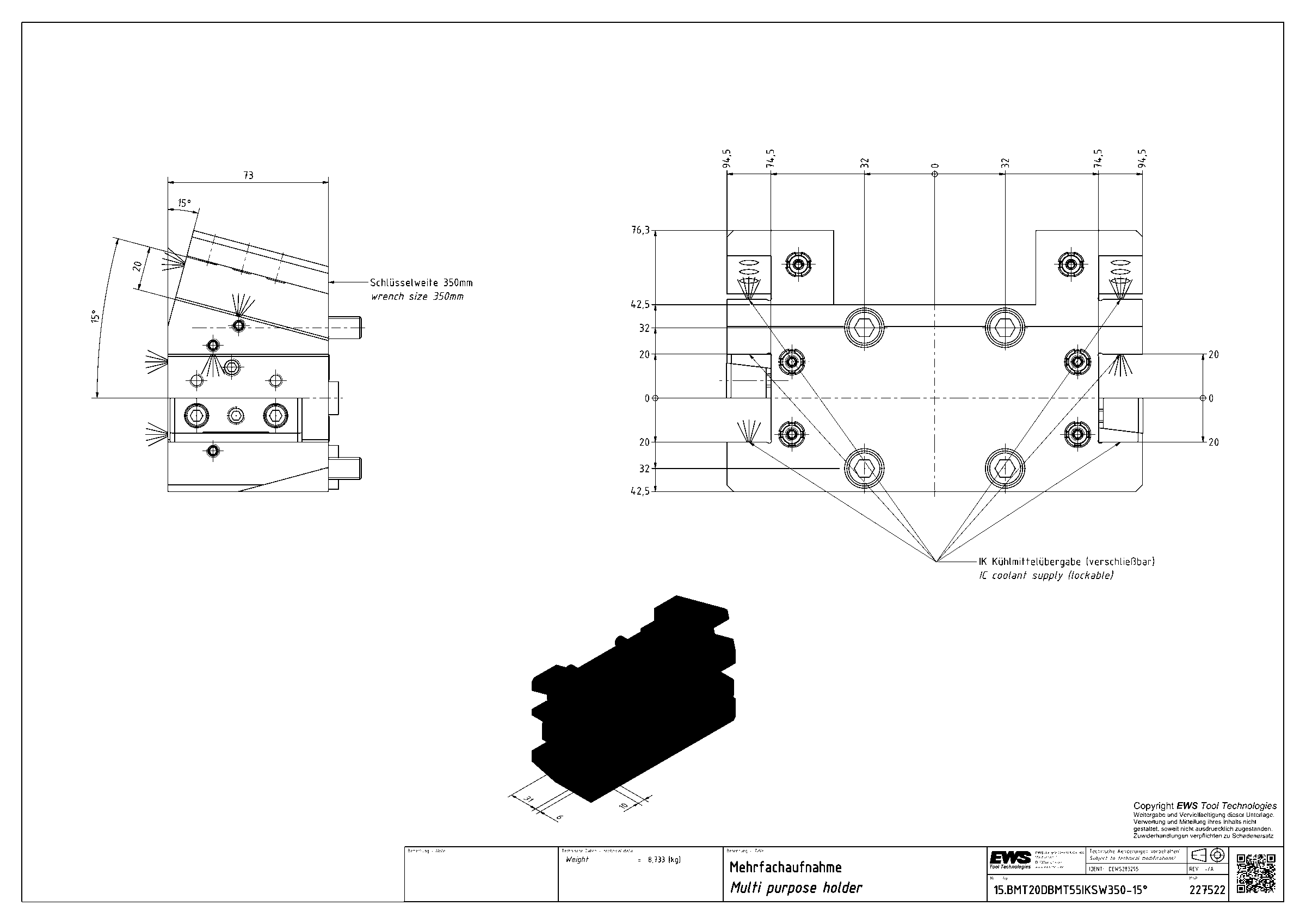

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20BMT55BMT55хвостовик 20x20738577,6
15.BMT20BMT55IKBMT55хвостовик 20x20738577,6
15.BMT20BNDIKBMT45Aхвостовик 20x20607866
15.BMT20DAS200-15°BMT55Cхвостовик 20x2065120,8470,4
15.BMT20DBMT45IKX65SW320-15°BMT45хвостовик 20x2065107,3370,6
15.BMT20DBMT55IKSW330-15°BMT55хвостовик 20x2073115,2177,6
15.BMT20DBMT55IKSW350-15°BMT55хвостовик 20x2073118,7677,6Текущая
15.BMT20DBMT55IKSW365-15°BMT55хвостовик 20x2073119,7477,6
15.BMT20DBMT65IKX80SW365-15°BMT65хвостовик 20x2080146,8584,9
15.BMT20DBMT65IKX85SW365-15°BMT65хвостовик 20x2085127,8489,9
15.BMT20DTW10-15°BMT55Cхвостовик 20x2065116,3170,4
15.BMT20LT2000V12BMT60C Okumaхвостовик 20x207094102

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20DBMT55IKSW350-15°.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
