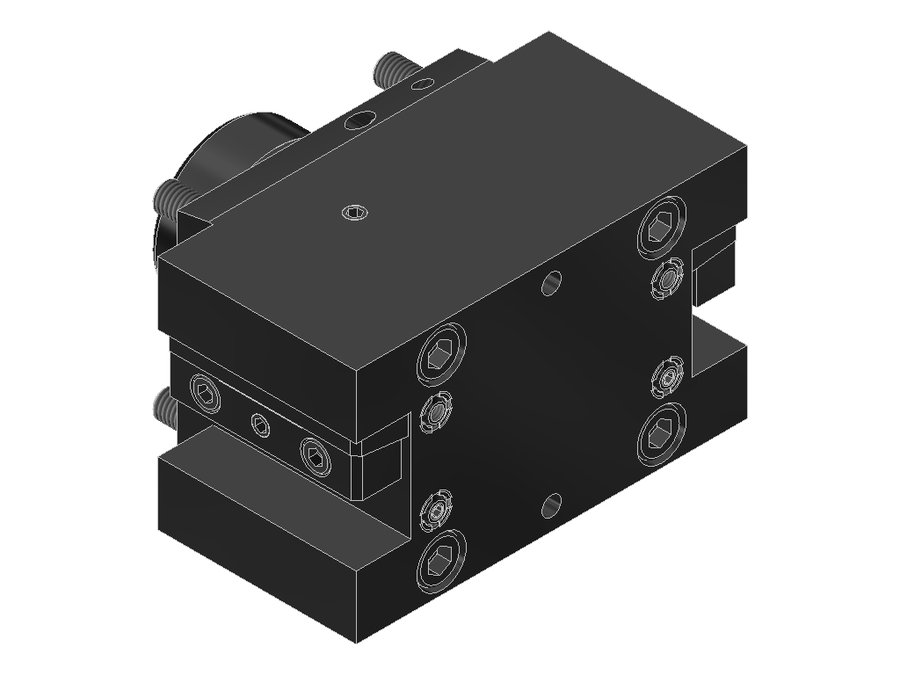

Державка универсальная EWS 15.BMT20LT2000V16, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20LT2000V16

Державка универсальная EWS 15.BMT20LT2000V16, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода0°
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55 Okuma
Присоединение инструментахвостовик 20x20
Вылет LPR85 мм
Масса7,488 кг
Высота86 мм
Общая длина118,5 мм
Ширина142 мм
Заказной номер EWSS04995
Радиальная высота43 мм
Радиальная ширина71 мм
Функциональная ширина51 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20LT2000V16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20DBMT55IKSW350-15°BMT55хвостовик 20x2073118,7677,6
15.BMT20DBMT55IKSW365-15°BMT55хвостовик 20x2073119,7477,6
15.BMT20DBMT65IKX80SW365-15°BMT65хвостовик 20x2080146,8584,9
15.BMT20DBMT65IKX85SW365-15°BMT65хвостовик 20x2085127,8489,9
15.BMT20DTW10-15°BMT55Cхвостовик 20x2065116,3170,4
15.BMT20LT2000V12BMT60C Okumaхвостовик 20x207094102
15.BMT20LT2000V16BMT55 Okumaхвостовик 20x208586118,5Текущая
15.BMT20LT2000V16IKBMT55 Okumaхвостовик 20x208543118,5
15.BMT20NTY3IKBMT44хвостовик 20x20627666,9
15.BMT20NTY3IK-15°BMT44хвостовик 20x20———
15.BMT20NZBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKBMT40 DMG Moriхвостовик 20x209578107,1

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20LT2000V16.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
