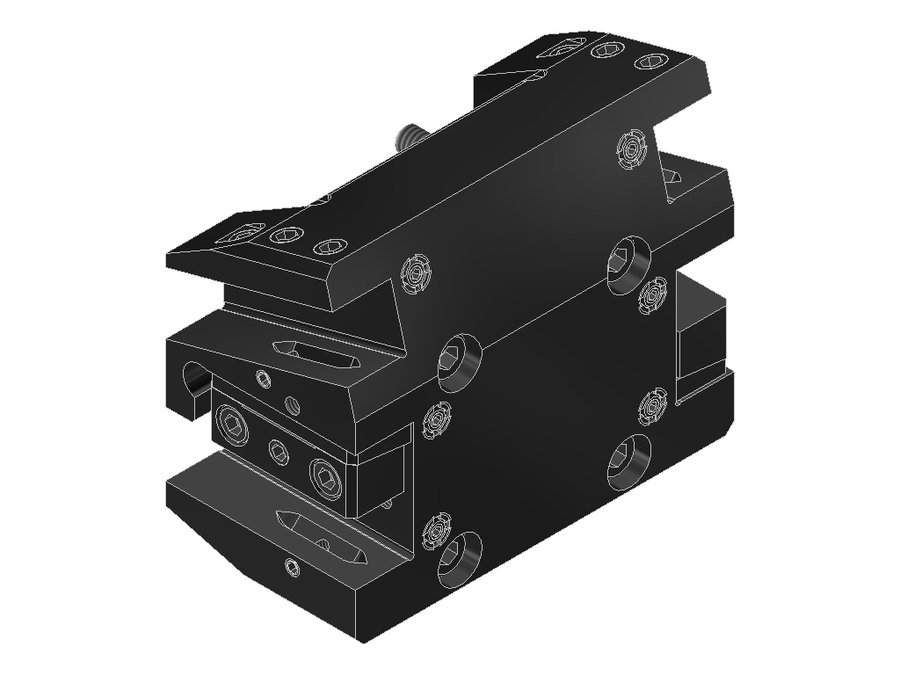

Державка универсальная EWS 15.BMT20DBMT45IKX65SW320-15°, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 65 мм |
| Масса | 5,23 кг |
| Высота | 107,33 мм |
| Общая длина | 70,6 мм |
| Ширина | 130 мм |
| Заказной номер EWS | 225485 |
| Радиальная высота | 37,5 мм |
| Радиальная ширина | 65 мм |
| Функциональная ширина | 45 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT20BMT45IKZ42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT45Z42X60 | BMT45 | хвостовик 20x20 | 0 | 60 | 75 | 64,6 | |
| 15.BMT20BMT55 | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 | |
| 15.BMT20BMT55IK | BMT55 | хвостовик 20x20 | 0 | 73 | 85 | 77,6 | |
| 15.BMT20BNDIK | BMT45A | хвостовик 20x20 | 0 | 60 | 78 | 66 | |
| 15.BMT20DAS200-15° | BMT55C | хвостовик 20x20 | 0 | 65 | 120,84 | 70,4 | |
| 15.BMT20DBMT45IKX65SW320-15° | BMT45 | хвостовик 20x20 | 0 | 65 | 107,33 | 70,6 | Текущая |
| 15.BMT20DBMT55IKSW330-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 115,21 | 77,6 | |
| 15.BMT20DBMT55IKSW350-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 118,76 | 77,6 | |
| 15.BMT20DBMT55IKSW365-15° | BMT55 | хвостовик 20x20 | 0 | 73 | 119,74 | 77,6 | |
| 15.BMT20DBMT65IKX80SW365-15° | BMT65 | хвостовик 20x20 | 0 | 80 | 146,85 | 84,9 | |
| 15.BMT20DBMT65IKX85SW365-15° | BMT65 | хвостовик 20x20 | 0 | 85 | 127,84 | 89,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT20DBMT45IKX65SW320-15°.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
