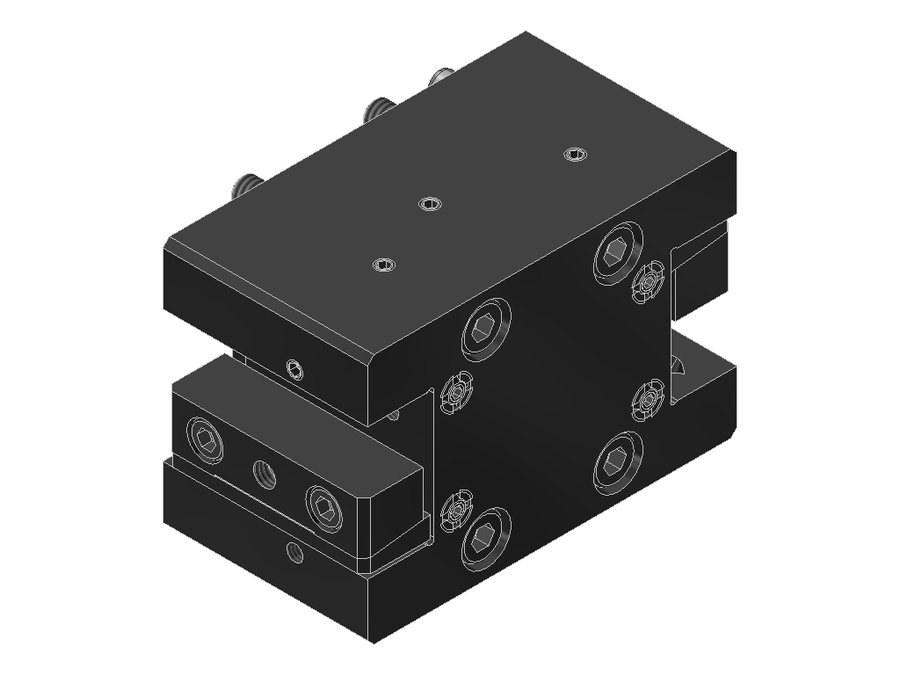

Державка универсальная EWS 15.BMT20NTY3IK, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20NTY3IK

Державка универсальная EWS 15.BMT20NTY3IK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB055A4415
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT44
Присоединение инструментахвостовик 20x20
Вылет LPR62 мм
Масса3,604 кг
Высота76 мм
Общая длина66,9 мм
Ширина112 мм
Заказной номер EWS224224
Радиальная высота38 мм
Радиальная ширина56 мм
Функциональная ширина36 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20NTY3IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

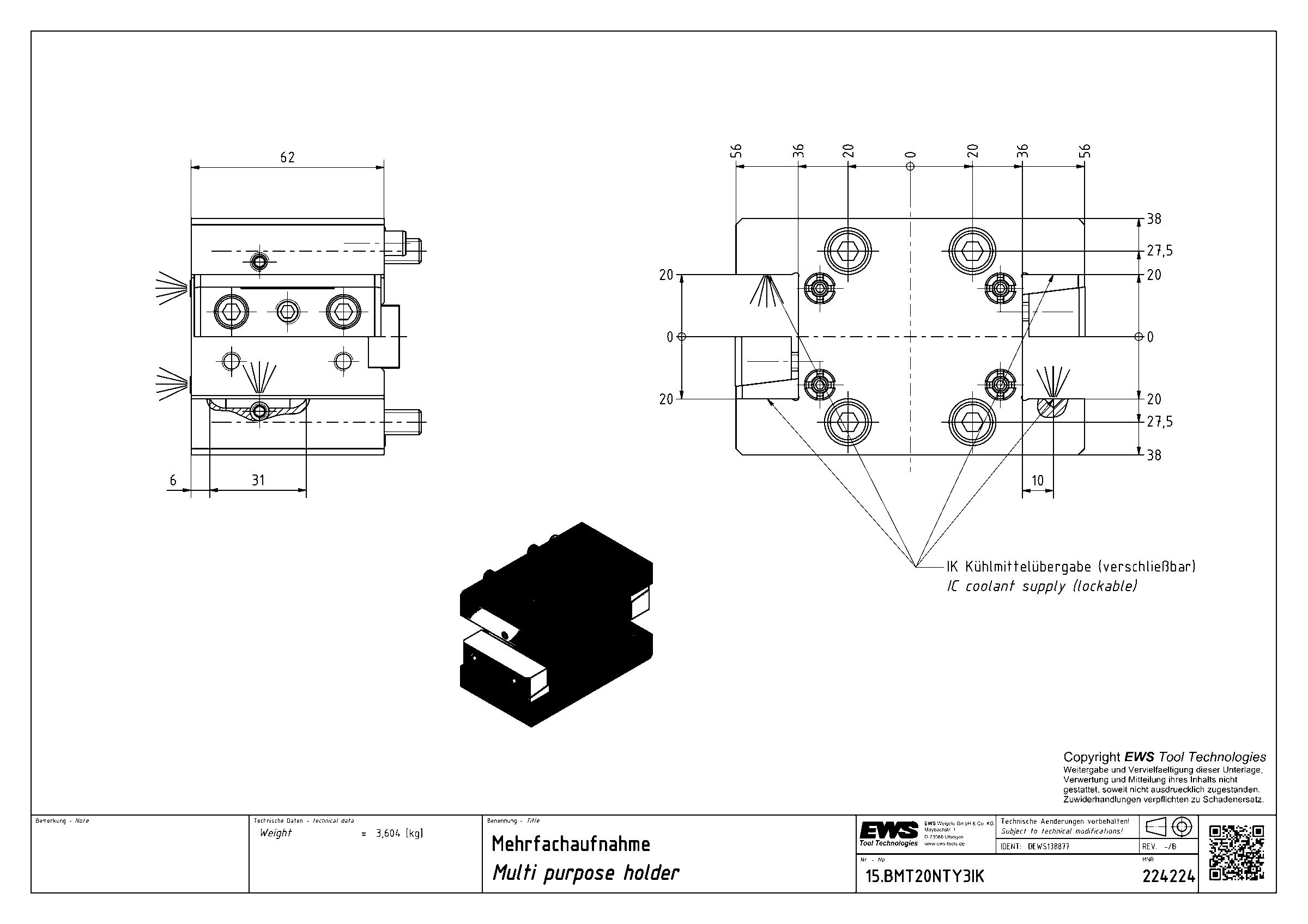

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20DBMT65IKX80SW365-15°BMT65хвостовик 20x2080146,8584,9
15.BMT20DBMT65IKX85SW365-15°BMT65хвостовик 20x2085127,8489,9
15.BMT20DTW10-15°BMT55Cхвостовик 20x2065116,3170,4
15.BMT20LT2000V12BMT60C Okumaхвостовик 20x207094102
15.BMT20LT2000V16BMT55 Okumaхвостовик 20x208586118,5
15.BMT20LT2000V16IKBMT55 Okumaхвостовик 20x208543118,5
15.BMT20NTY3IKBMT44хвостовик 20x20627666,9Текущая
15.BMT20NTY3IK-15°BMT44хвостовик 20x20———
15.BMT20NZBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20NZQYIKX70BMT40 DMG Moriхвостовик 20x20709282,1

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20NTY3IK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
