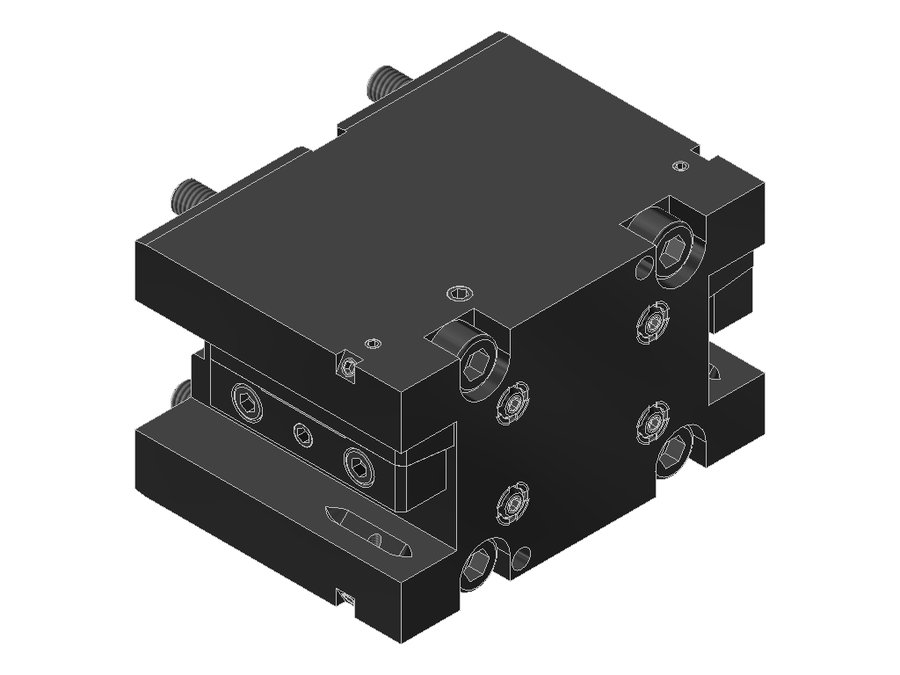

Державка универсальная EWS 15.BMT20NZIK, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS для BMT · арт. 15.BMT20NZIK

Державка универсальная EWS 15.BMT20NZIK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 20x20
Функциональная длина0 мм
Вылет LPR95 мм
Масса6,526 кг
Высота78 мм
Общая длина107,1 мм
Ширина130 мм
Заказной номер EWS217713
Радиальная высота39 мм
Радиальная ширина65 мм
Функциональная ширина45 мм

Другие типоразмеры серии

Державки универсальные EWS для BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20LT2000V12BMT60C Okumaхвостовик 20x2007094102
15.BMT20LT2000V16BMT55 Okumaхвостовик 20x2008586118,5
15.BMT20LT2000V16IKBMT55 Okumaхвостовик 20x2008543118,5
15.BMT20NTY3IKBMT44хвостовик 20x200627666,9
15.BMT20NTY3IK-15°BMT44хвостовик 20x200———
15.BMT20NZBMT40 DMG Moriхвостовик 20x2009578107,1
15.BMT20NZIKBMT40 DMG Moriхвостовик 20x2009578107,1Текущая
15.BMT20NZIKX70BMT40 DMG Moriхвостовик 20x200707882,1
15.BMT20NZQYIKX70BMT40 DMG Moriхвостовик 20x200709282,1
15.BMT20NZX70BMT40 DMG Moriхвостовик 20x200707882,1
15.BMT20QYBIGIKBMT55 Bigliaхвостовик 20x200809685
15.BMT20QYBMT45IKBMT45хвостовик 20x200659669,6
Показать ещё · всего в серии 98

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20NZIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
