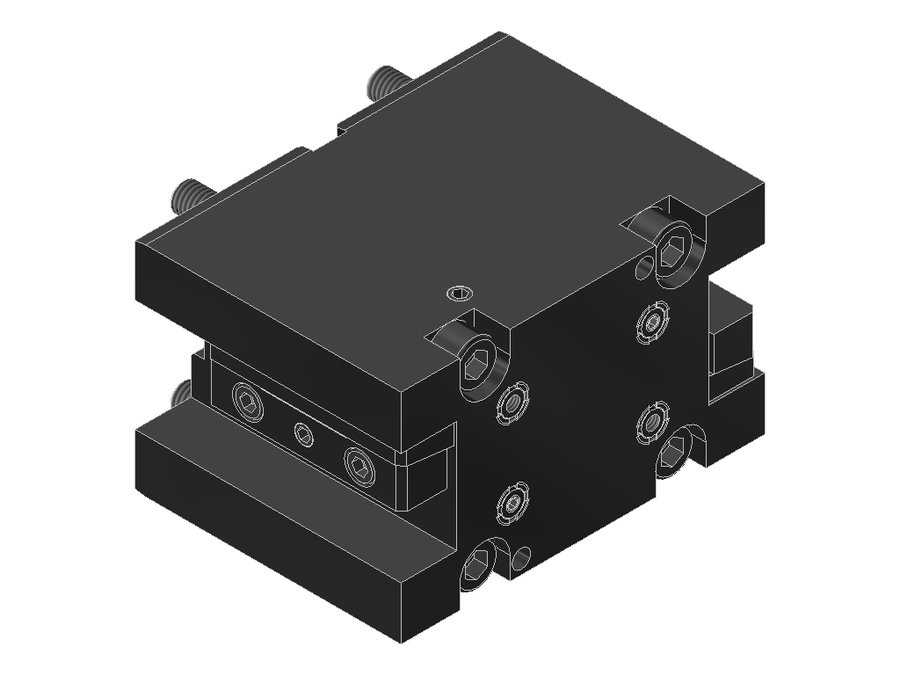

Державка универсальная EWS 15.BMT20NZ, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20NZ

Державка универсальная EWS 15.BMT20NZ, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 20x20
Вылет LPR95 мм
Масса6,548 кг
Высота78 мм
Общая длина107,1 мм
Ширина130 мм
Заказной номер EWSS02637
Радиальная высота39 мм
Радиальная ширина65 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20NZ в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20DTW10-15°BMT55Cхвостовик 20x2065116,3170,4
15.BMT20LT2000V12BMT60C Okumaхвостовик 20x207094102
15.BMT20LT2000V16BMT55 Okumaхвостовик 20x208586118,5
15.BMT20LT2000V16IKBMT55 Okumaхвостовик 20x208543118,5
15.BMT20NTY3IKBMT44хвостовик 20x20627666,9
15.BMT20NTY3IK-15°BMT44хвостовик 20x20———
15.BMT20NZBMT40 DMG Moriхвостовик 20x209578107,1Текущая
15.BMT20NZIKBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20NZQYIKX70BMT40 DMG Moriхвостовик 20x20709282,1
15.BMT20NZX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20QYBIGIKBMT55 Bigliaхвостовик 20x20809685

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20NZ.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
