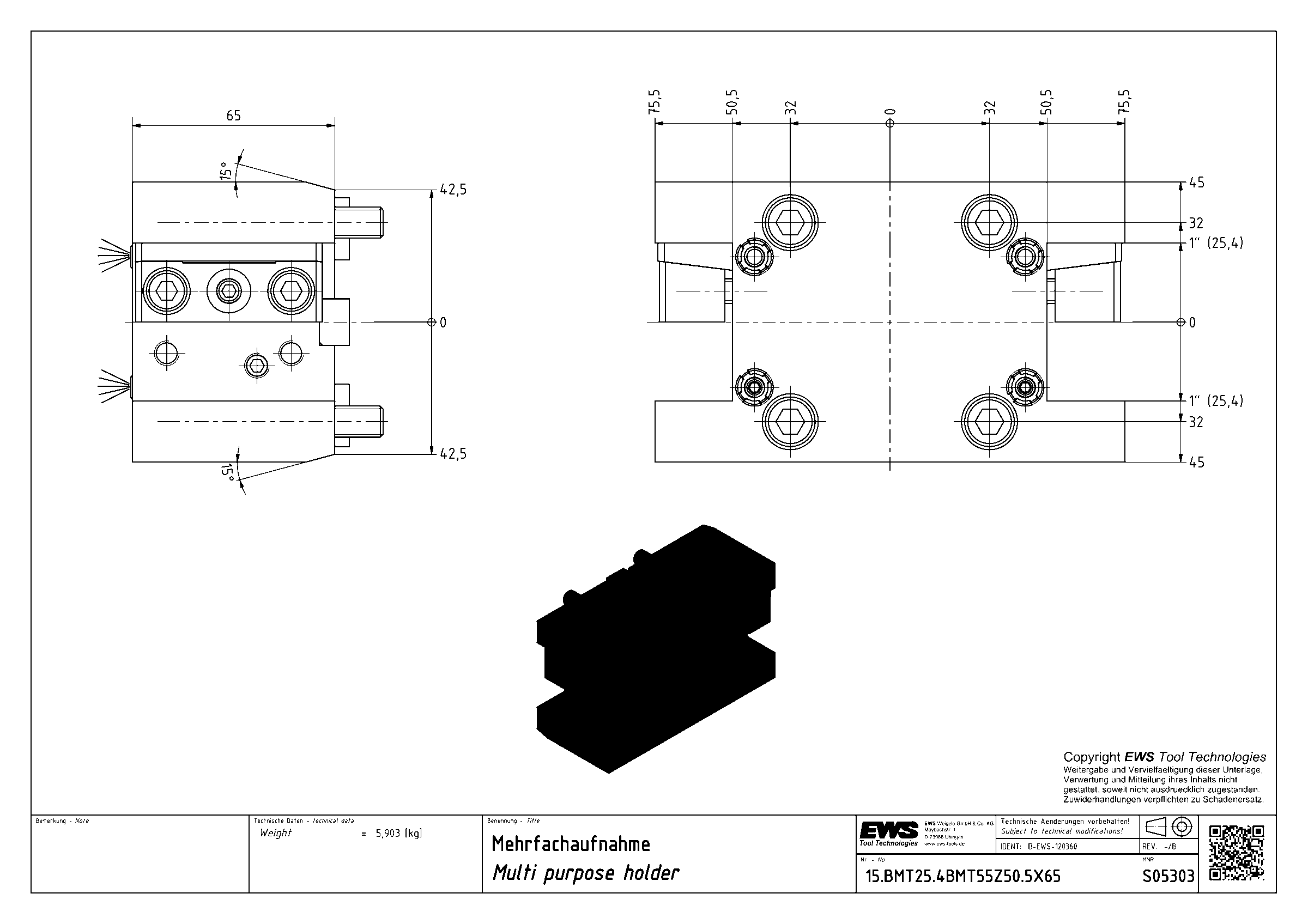

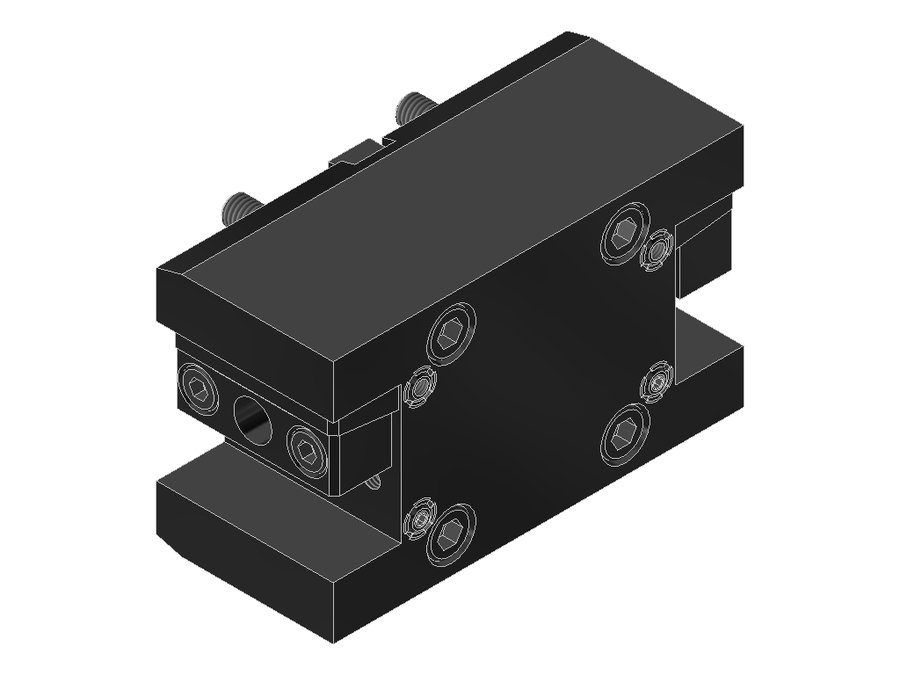

Державка универсальная EWS 15.BMT25.4BMT55Z50.5X65, BMT, сечение 25,4×25,4 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25.4BMT55Z50.5X65

Державка универсальная EWS 15.BMT25.4BMT55Z50.5X65, BMT, сечение 25,4×25,4 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT16160135
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментахвостовик 1"x1"
Вылет LPR65 мм
Масса5,903 кг
Высота90 мм
Общая длина69,7 мм
Ширина151 мм
Заказной номер EWSS05303
Радиальная высота45 мм
Радиальная ширина75,5 мм
Функциональная ширина50,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25.4BMT55Z50.5X65 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20QYBMT45IKBMT45хвостовик 20x20659669,6
15.BMT20QYLT2000V16IKBMT55 Okumaхвостовик 20x20659298,5
15.BMT20QYP2000IKBMT55хвостовик 20x206510069,6
15.BMT20SL150BMT32Bхвостовик 20x20509055
15.BMT20TS4000V20BMT40 Takisawaхвостовик 20x209578107,1
15.BMT25.4BMT55IKZ50.5X65BMT55хвостовик 1"x1"659069,6
15.BMT25.4BMT55Z50.5X65BMT55хвостовик 1"x1"659069,7Текущая
15.BMT25.4BMT65IKX75BMT65хвостовик 1"x1"759679,9
15.BMT25.4BMT65X75BMT65хвостовик 1"x1"759679,9
15.BMT25.4LB2000BMT60B Okumaхвостовик 1"x1"759590
15.BMT25.4LB2000IKBMT60B Okumaхвостовик 1"x1"759590
15.BMT25.4NLBMT60 DMG Moriхвостовик 1"x1"7010885

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25.4BMT55Z50.5X65.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
