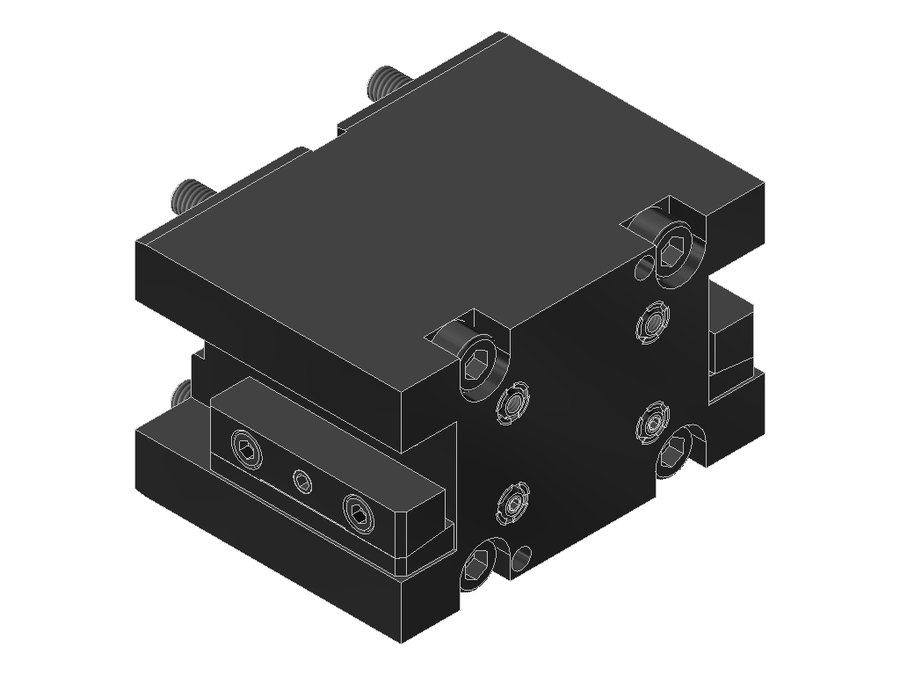

Державка универсальная EWS 15.BMT20TS4000V20, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20TS4000V20

Державка универсальная EWS 15.BMT20TS4000V20, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062C4015
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT40 Takisawa
Присоединение инструментахвостовик 20x20
Вылет LPR95 мм
Масса6,552 кг
Высота78 мм
Общая длина107,1 мм
Ширина130 мм
Заказной номер EWS177662
Радиальная высота39 мм
Радиальная ширина65 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20TS4000V20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20NZX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20QYBIGIKBMT55 Bigliaхвостовик 20x20809685
15.BMT20QYBMT45IKBMT45хвостовик 20x20659669,6
15.BMT20QYLT2000V16IKBMT55 Okumaхвостовик 20x20659298,5
15.BMT20QYP2000IKBMT55хвостовик 20x206510069,6
15.BMT20SL150BMT32Bхвостовик 20x20509055
15.BMT20TS4000V20BMT40 Takisawaхвостовик 20x209578107,1Текущая
15.BMT25.4BMT55IKZ50.5X65BMT55хвостовик 1"x1"659069,6
15.BMT25.4BMT55Z50.5X65BMT55хвостовик 1"x1"659069,7
15.BMT25.4BMT65IKX75BMT65хвостовик 1"x1"759679,9
15.BMT25.4BMT65X75BMT65хвостовик 1"x1"759679,9
15.BMT25.4LB2000BMT60B Okumaхвостовик 1"x1"759590

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20TS4000V20.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
