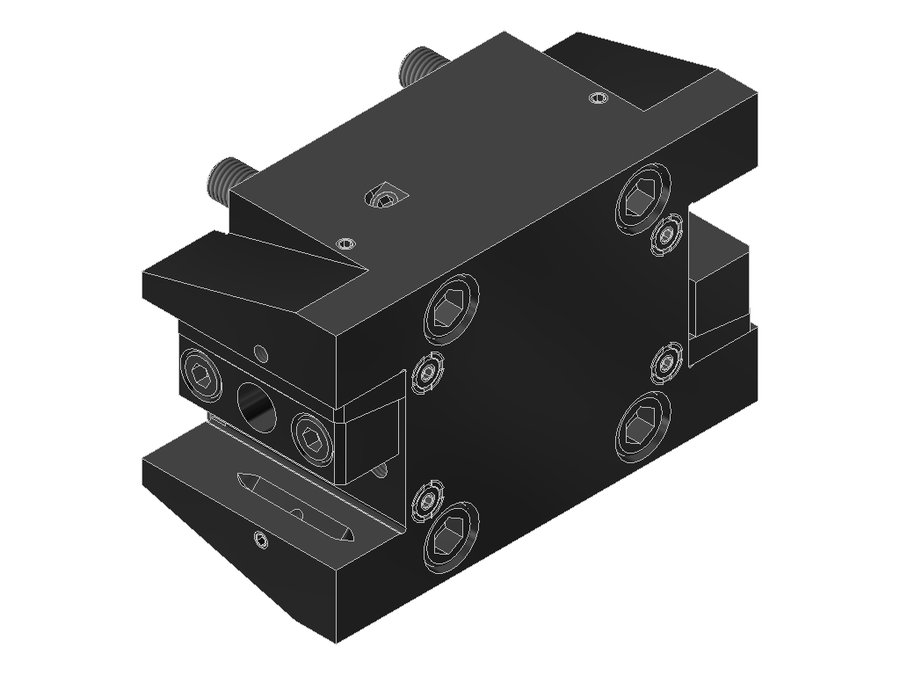

Державка универсальная EWS 15.BMT25TW20IK, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25TW20IK

Державка универсальная EWS 15.BMT25TW20IK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB071B6515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT65B
Присоединение инструментахвостовик 25x25
Вылет LPR65 мм
Масса6,161 кг
Высота96 мм
Общая длина70,4 мм
Ширина152 мм
Заказной номер EWS217296
Радиальная высота48 мм
Радиальная ширина76 мм
Функциональная ширина51 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25TW20IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25QYBMT65IKZ56X75BMT65хвостовик 25x257512279,9
15.BMT25QYNLIKBMT60 DMG Moriхвостовик 25x2578,511493,5
15.BMT25QYQSM200IKBMT68 Mazakхвостовик 25x2585110109
15.BMT25SL200BMT32Eхвостовик 25x25609965
15.BMT25SL200IKBMT32Eхвостовик 25x25609965
15.BMT25TS4000V15BMT55F Takisawaхвостовик 25x258595100
15.BMT25TW20IKBMT65Bхвостовик 25x25659670,4Текущая
15.BMTC4BMT55ÜKX70BMT55PSC 40708574,6
15.BMTC4BMT55X70BMT55PSC 40708574,6
15.BMTC4BMT65ÜKX80BMT65PSC 40809584,9
15.BMTC4BMT65X80BMT65PSC 40809584,9
15.BMTC4IG350-STATBMT 70x84 MazakPSC 405510670

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25TW20IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
