EWS · Державки универсальные EWS для BMT · арт. 15.BMT25QYBMT65IKZ56X75

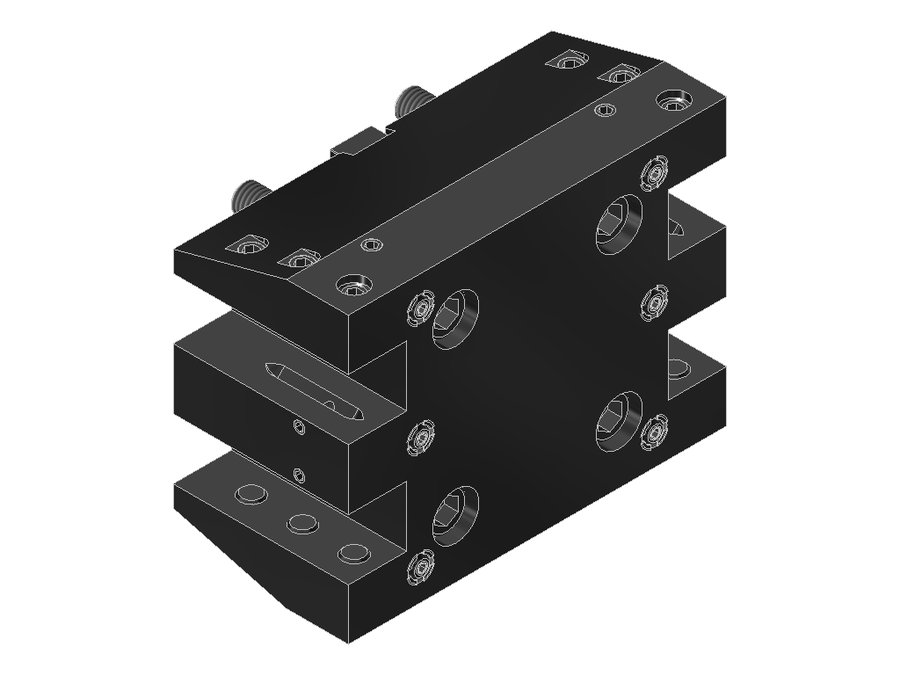

Державка универсальная EWS 15.BMT25QYBMT65IKZ56X75, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 75 мм |
| Масса | 8,908 кг |
| Высота | 122 мм |
| Общая длина | 79,9 мм |
| Ширина | 162 мм |
| Заказной номер EWS | 217124 |
| Радиальная высота | 61 мм |
| Радиальная ширина | 81 мм |
| Функциональная ширина | 56 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT25NZIKX70 | BMT40 DMG Mori | хвостовик 25x25 | 0 | 70 | 94 | 82,1 | |
| 15.BMT25NZX70 | BMT40 DMG Mori | хвостовик 25x25 | 0 | 70 | 94 | 82,1 | |
| 15.BMT25QSM200 | BMT68 Mazak | хвостовик 25x25 | 0 | 100 | 94 | 124 | |
| 15.BMT25QSM200IK | BMT68 Mazak | хвостовик 25x25 | 0 | 100 | 94 | 124 | |
| 15.BMT25QSM350IK | BMT80 Mazak | хвостовик 25x25 | 0 | 105 | 96 | 132 | |
| 15.BMT25QYBMT55IK | BMT55 | хвостовик 25x25 | 0 | 75 | 110 | 79,6 | |
| 15.BMT25QYBMT65IKZ56X75 | BMT65 | хвостовик 25x25 | 0 | 75 | 122 | 79,9 | Текущая |
| 15.BMT25QYNLIK | BMT60 DMG Mori | хвостовик 25x25 | 0 | 78,5 | 114 | 93,5 | |
| 15.BMT25QYQSM200IK | BMT68 Mazak | хвостовик 25x25 | 0 | 85 | 110 | 109 | |
| 15.BMT25SL200 | BMT32E | хвостовик 25x25 | 0 | 60 | 99 | 65 | |
| 15.BMT25SL200IK | BMT32E | хвостовик 25x25 | 0 | 60 | 99 | 65 | |
| 15.BMT25TS4000V15 | BMT55F Takisawa | хвостовик 25x25 | 0 | 85 | 95 | 100 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT25QYBMT65IKZ56X75.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
