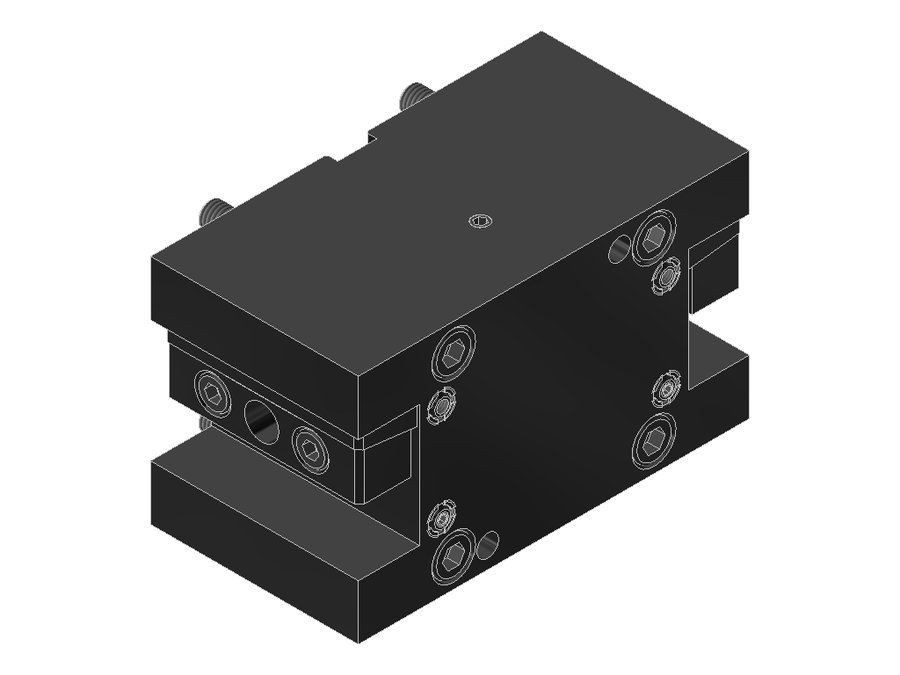

Державка универсальная EWS 15.BMT25TS4000V15, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS для BMT · арт. 15.BMT25TS4000V15

Державка универсальная EWS 15.BMT25TS4000V15, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB072F5515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT55F Takisawa
Присоединение инструментахвостовик 25x25
Функциональная длина0 мм
Вылет LPR85 мм
Масса9,029 кг
Высота95 мм
Общая длина100 мм
Ширина160 мм
Заказной номер EWS182012
Радиальная высота47,5 мм
Радиальная ширина80 мм
Функциональная ширина55 мм

Другие типоразмеры серии

Державки универсальные EWS для BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25QYBMT55IKBMT55хвостовик 25x2507511079,6
15.BMT25QYBMT65IKZ56X75BMT65хвостовик 25x2507512279,9
15.BMT25QYNLIKBMT60 DMG Moriхвостовик 25x25078,511493,5
15.BMT25QYQSM200IKBMT68 Mazakхвостовик 25x25085110109
15.BMT25SL200BMT32Eхвостовик 25x250609965
15.BMT25SL200IKBMT32Eхвостовик 25x250609965
15.BMT25TS4000V15BMT55F Takisawaхвостовик 25x2508595100Текущая
15.BMT25TW20IKBMT65Bхвостовик 25x250659670,4
15.BMTC4BMT55ÜKX70BMT55PSC 4070708574,6
15.BMTC4BMT55X70BMT55PSC 4070708574,6
15.BMTC4BMT65ÜKX80BMT65PSC 4080809584,9
15.BMTC4BMT65X80BMT65PSC 4080809584,9
Показать ещё · всего в серии 98

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25TS4000V15.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
