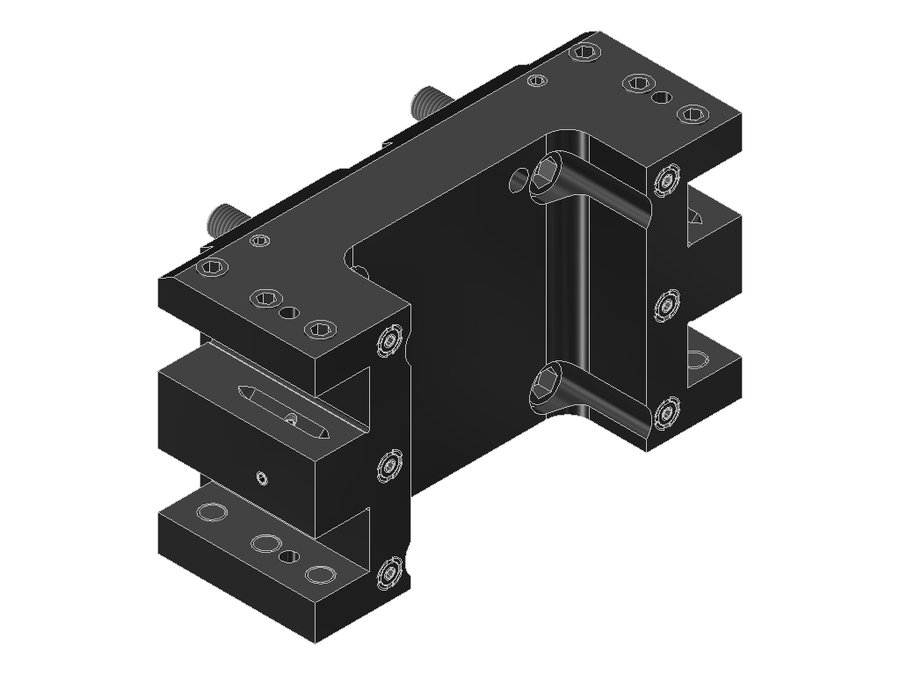

Державка универсальная EWS 15.BMT25QYNLIK, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25QYNLIK

Державка универсальная EWS 15.BMT25QYNLIK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментахвостовик 25x25
Вылет LPR78,5 мм
Масса8,342 кг
Высота114 мм
Общая длина93,5 мм
Ширина197 мм
Заказной номер EWS176661
Радиальная высота54 мм
Радиальная ширина98,5 мм
Функциональная ширина73,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25QYNLIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державка имеет два гнезда, расположенных Y-образно
  • Державку можно использовать для главного шпинделя и противошпинделя

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25NZX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25QSM200BMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM200IKBMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM350IKBMT80 Mazakхвостовик 25x2510596132
15.BMT25QYBMT55IKBMT55хвостовик 25x257511079,6
15.BMT25QYBMT65IKZ56X75BMT65хвостовик 25x257512279,9
15.BMT25QYNLIKBMT60 DMG Moriхвостовик 25x2578,511493,5Текущая
15.BMT25QYQSM200IKBMT68 Mazakхвостовик 25x2585110109
15.BMT25SL200BMT32Eхвостовик 25x25609965
15.BMT25SL200IKBMT32Eхвостовик 25x25609965
15.BMT25TS4000V15BMT55F Takisawaхвостовик 25x258595100
15.BMT25TW20IKBMT65Bхвостовик 25x25659670,4

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25QYNLIK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
