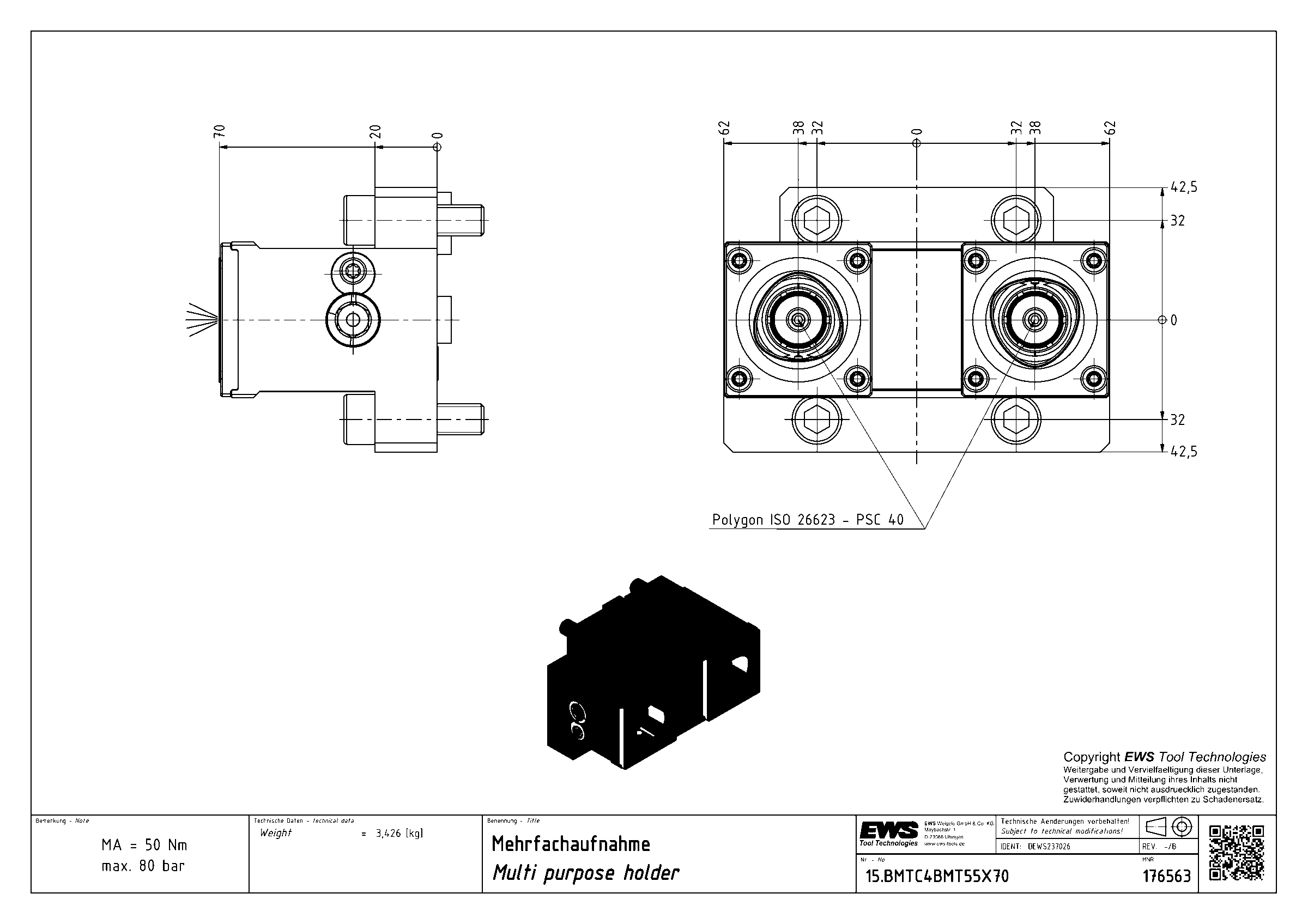

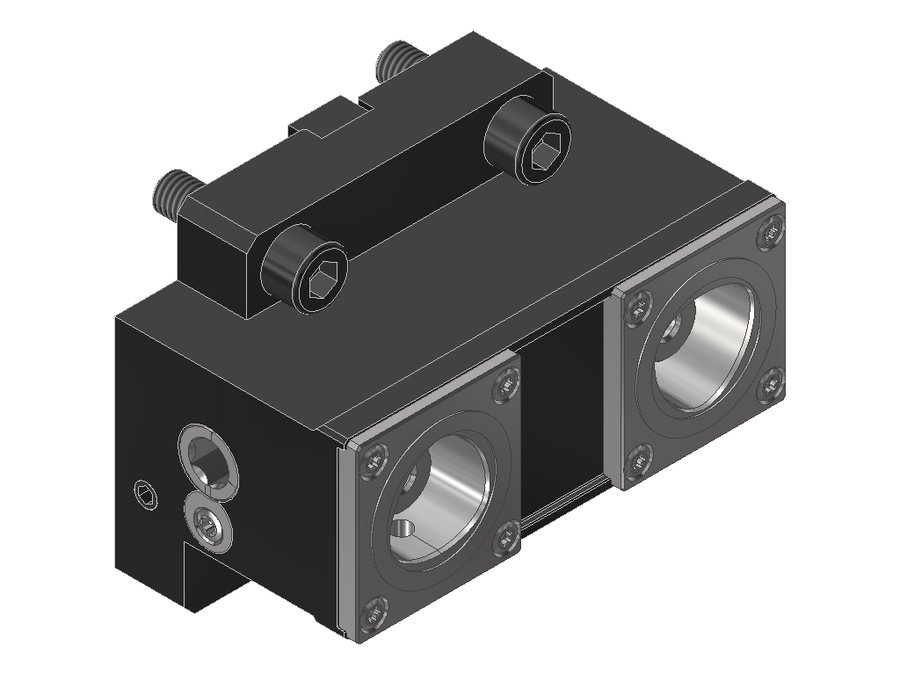

Державка универсальная EWS 15.BMTC4BMT55X70, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки универсальные EWS для BMT · арт. 15.BMTC4BMT55X70

Державка универсальная EWS 15.BMTC4BMT55X70, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS04000195
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаPSC 40
Функциональная длина70 мм
Вылет LPR70 мм
Масса3,426 кг
Высота85 мм
Общая длина74,6 мм
Ширина124 мм
Заказной номер EWS176563
Радиальная высота42,5 мм
Радиальная ширина62 мм
Функциональная ширина76 мм

Другие типоразмеры серии

Державки универсальные EWS для BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25QYQSM200IKBMT68 Mazakхвостовик 25x25085110109
15.BMT25SL200BMT32Eхвостовик 25x250609965
15.BMT25SL200IKBMT32Eхвостовик 25x250609965
15.BMT25TS4000V15BMT55F Takisawaхвостовик 25x2508595100
15.BMT25TW20IKBMT65Bхвостовик 25x250659670,4
15.BMTC4BMT55ÜKX70BMT55PSC 4070708574,6
15.BMTC4BMT55X70BMT55PSC 4070708574,6Текущая
15.BMTC4BMT65ÜKX80BMT65PSC 4080809584,9
15.BMTC4BMT65X80BMT65PSC 4080809584,9
15.BMTC4IG350-STATBMT 70x84 MazakPSC 40555510670
15.BMTC4LB2000BMT60B OkumaPSC 4070709585
15.BMTC4LB2000ÜKBMT60B OkumaPSC 4070709585
Показать ещё · всего в серии 98

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMTC4BMT55X70.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100, UMB100
