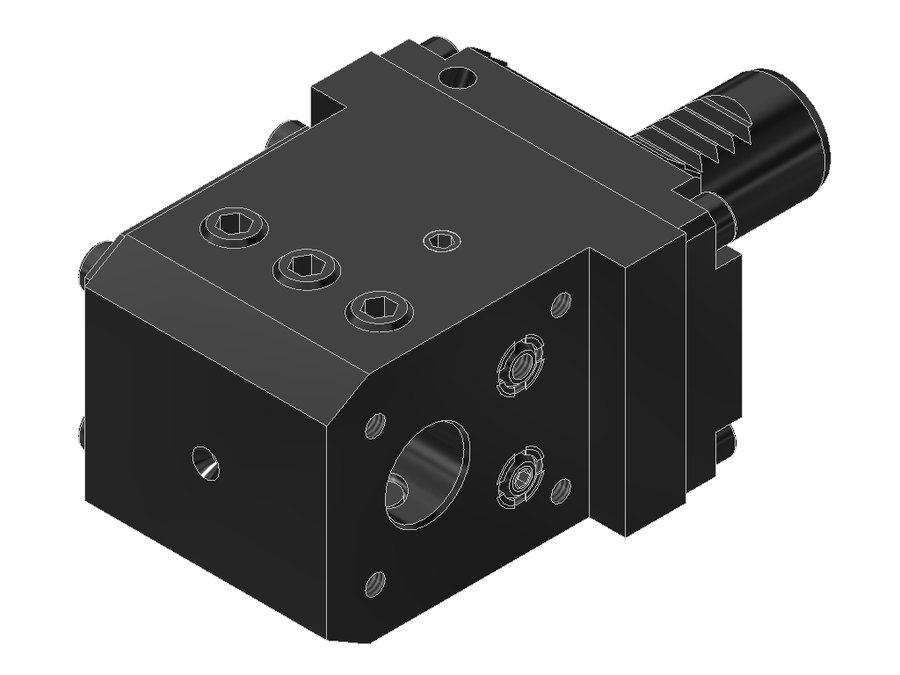

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2520G200RLW, хвостовик Ø25, отверстие Ø20 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.2520G200RLW

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2520G200RLW, хвостовик Ø25, отверстие Ø20 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW02500115
Код интерфейса инструментаZYL02002215
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаборштанга Ø20
Функциональная длина70 мм
Вылет LPR95 мм
Масса2,823 кг
Высота58 мм
Общая длина142,95 мм
Ширина60 мм
Заказной номер EWSS01494
Радиальная ширина30 мм
Функциональная ширина30 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.2520G200RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

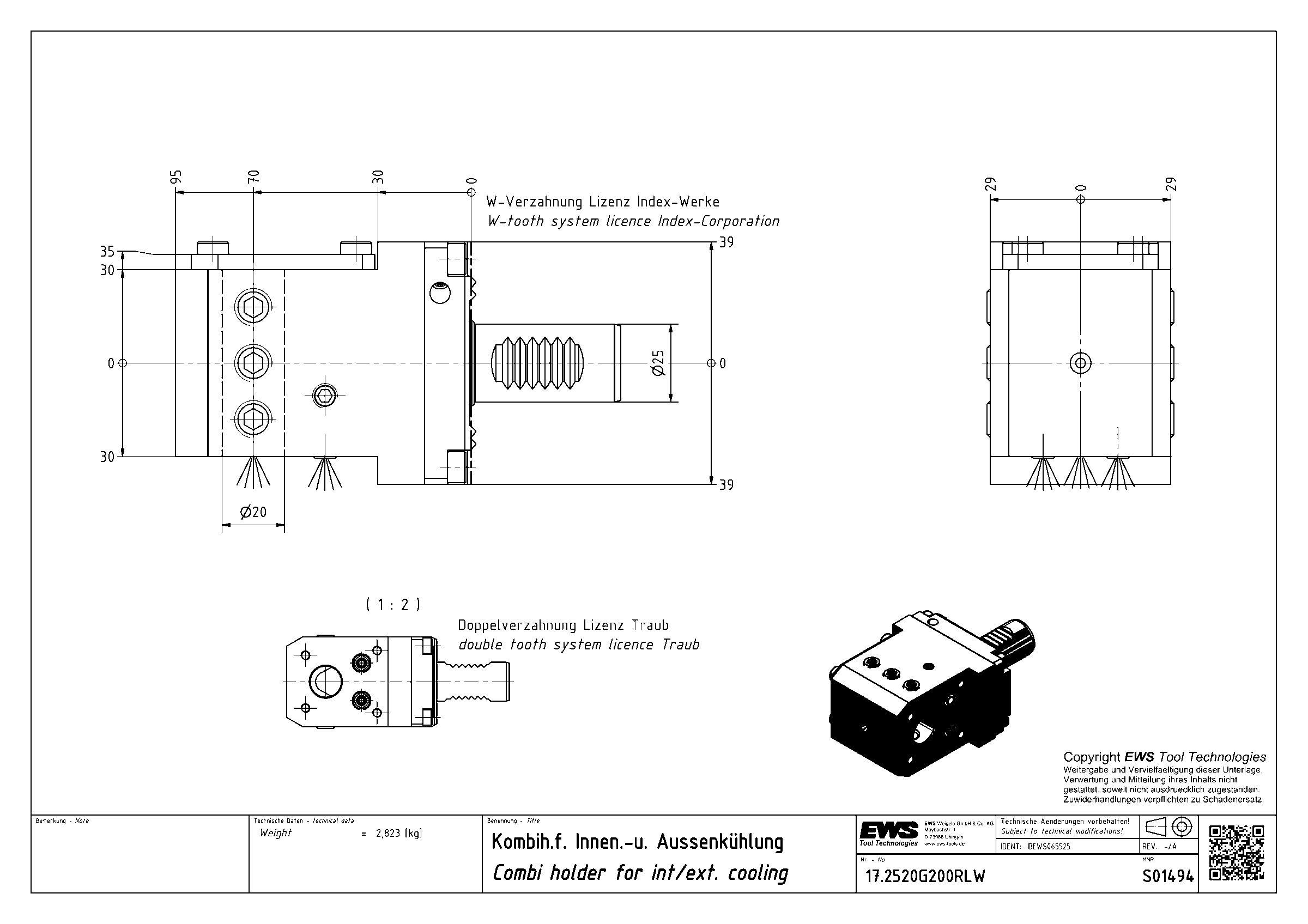

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.40VXT4LDCTX40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXFE40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXTF40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXTF-PL40VDI40 ProlineEWS Varia VXT4120155218
17.50KM50DMP63050VDI50, хвостовик повёрнут на 30°KM 50———
17.50V5DCTXX12050VDI50EWS Varia V5120165243
17.2520G200RLW25VDI25борштанга Ø207095142,95Текущая
17.2525ABC25VDI25борштанга Ø256085133
17.2525ABCRLW25VDI25борштанга Ø256085132,95
17.2525DE33225VDI25борштанга Ø257599,5147,5
17.2525DMFT25VDI25борштанга Ø257599,5147,5
17.2525DMFTTF25VDI25борштанга Ø257599,5147,5

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.2520G200RLW.

Переходники21

  • 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
  • 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
  • 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
  • 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
  • 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
  • 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
  • 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
  • 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
  • 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
  • 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
  • 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
  • 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
  • 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
  • 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
  • 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
  • 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
  • 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
  • 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
  • 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
