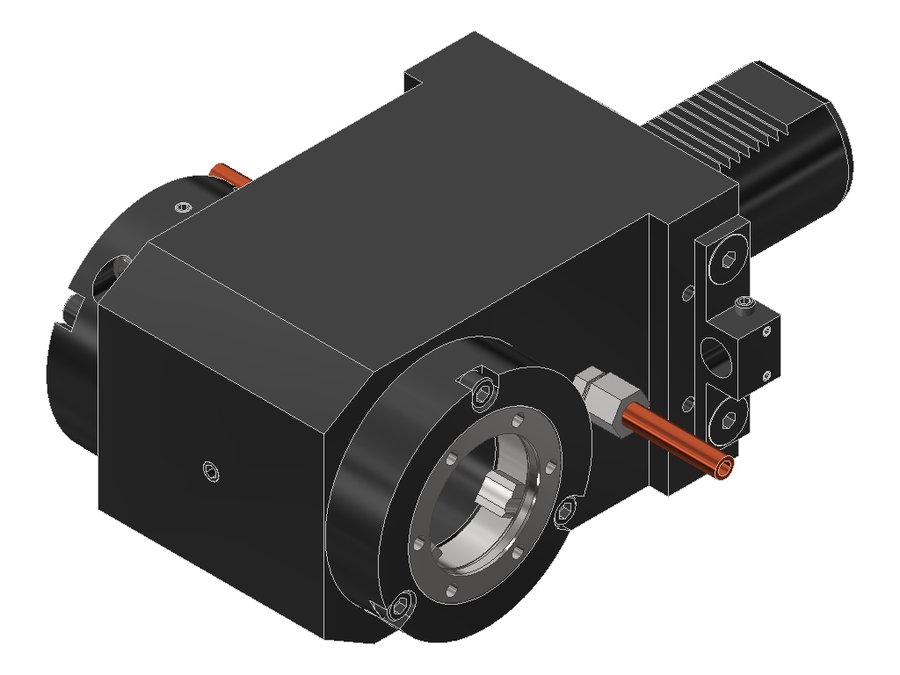

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.50V5DCTXX120, хвостовик Ø50, система EWS Varia V5

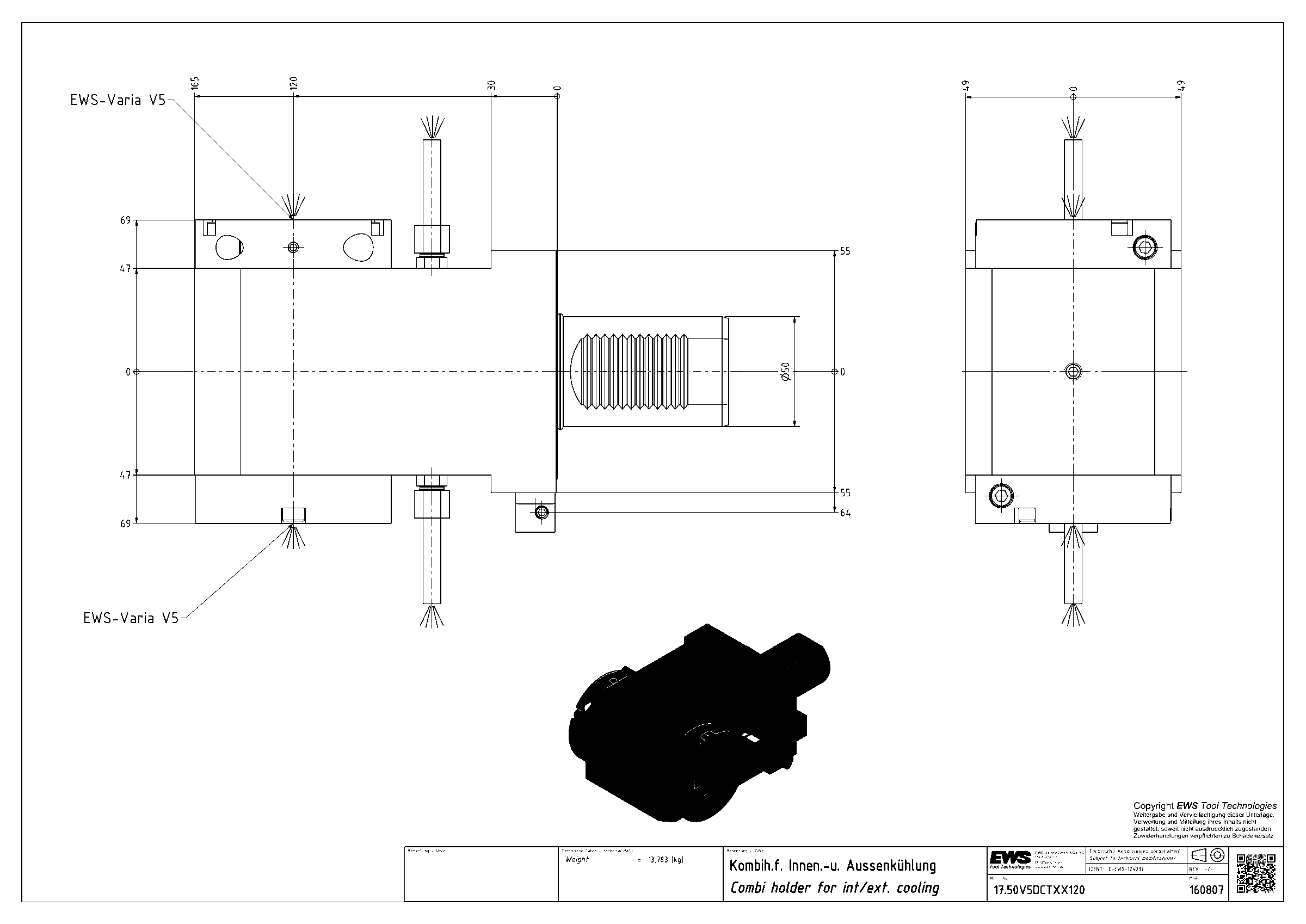

EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.50V5DCTXX120

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.50V5DCTXX120, хвостовик Ø50, система EWS Varia V5

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаEWC00500195
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина120 мм
Вылет LPR165 мм
Масса13,783 кг
Высота98 мм
Общая длина243 мм
Ширина138 мм
Заказной номер EWS160807
Система EWS VariaEWS Varia V5
Функциональная ширина69 мм
