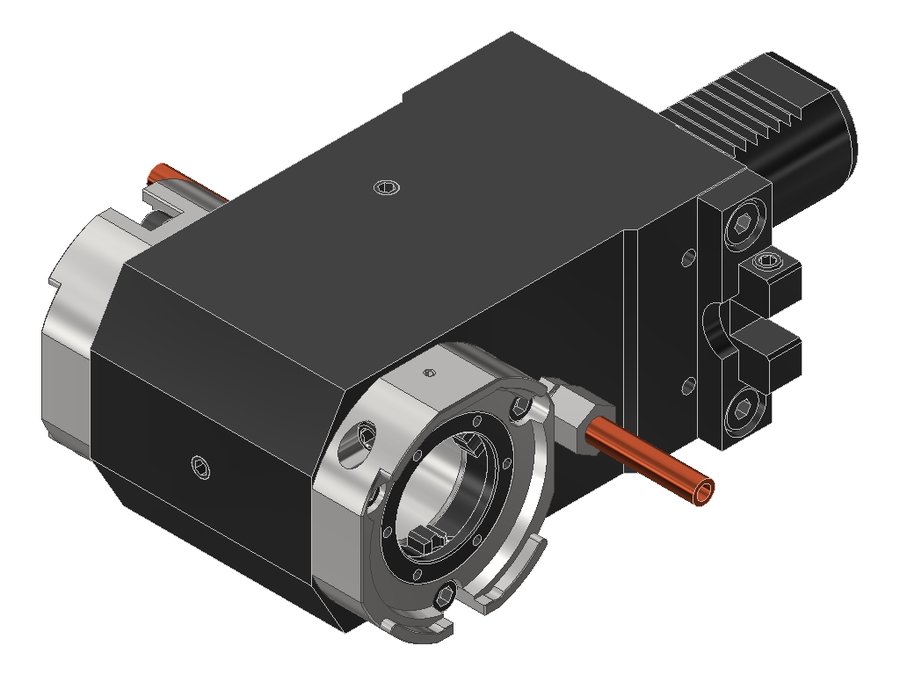

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXFE, хвостовик Ø40, EWS Varia VXT4 - адаптер
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.40VXT4LDCTXFE

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXFE, хвостовик Ø40, EWS Varia VXT4 - адаптер

Система фиксации в гнездеEWS Adjust
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400395
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VXT4
Функциональная длина120 мм
Вылет LPR155 мм
Масса8,191 кг
Высота76 мм
Общая длина218 мм
Ширина124 мм
Заказной номер EWS235197
Система EWS VariaEWS Varia VXT4
Функциональная ширина54 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.40VXT4DCTX40VDI40EWS Varia VXT4100135198
17.40VXT4DCTXTF40VDI40EWS Varia VXT4100135198
17.40VXT4DG400RLW40VDI40EWS Varia VXT4110145208
17.40VXT4DSQT15X13540VDI40 shaft rotated 30°EWS Varia VXT4135170230
17.40VXT4DTOEMX10040VDI40EWS Varia VXT4100135198
17.40VXT4LDCTX40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXFE40VDI40EWS Varia VXT4120155218Текущая
17.40VXT4LDCTXTF40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXTF-PL40VDI40 ProlineEWS Varia VXT4120155218
17.50KM50DMP63050VDI50 shaft rotated 30°KM 50———
17.50V5DCTXX12050VDI50EWS Varia V5120165243
17.2520G200RLW25VDI25Ø 20.0 (boring bar)7095142,95
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.40VXT4LDCTXFE.

Принадлежности и оснастка для настройки инструмента4

  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
