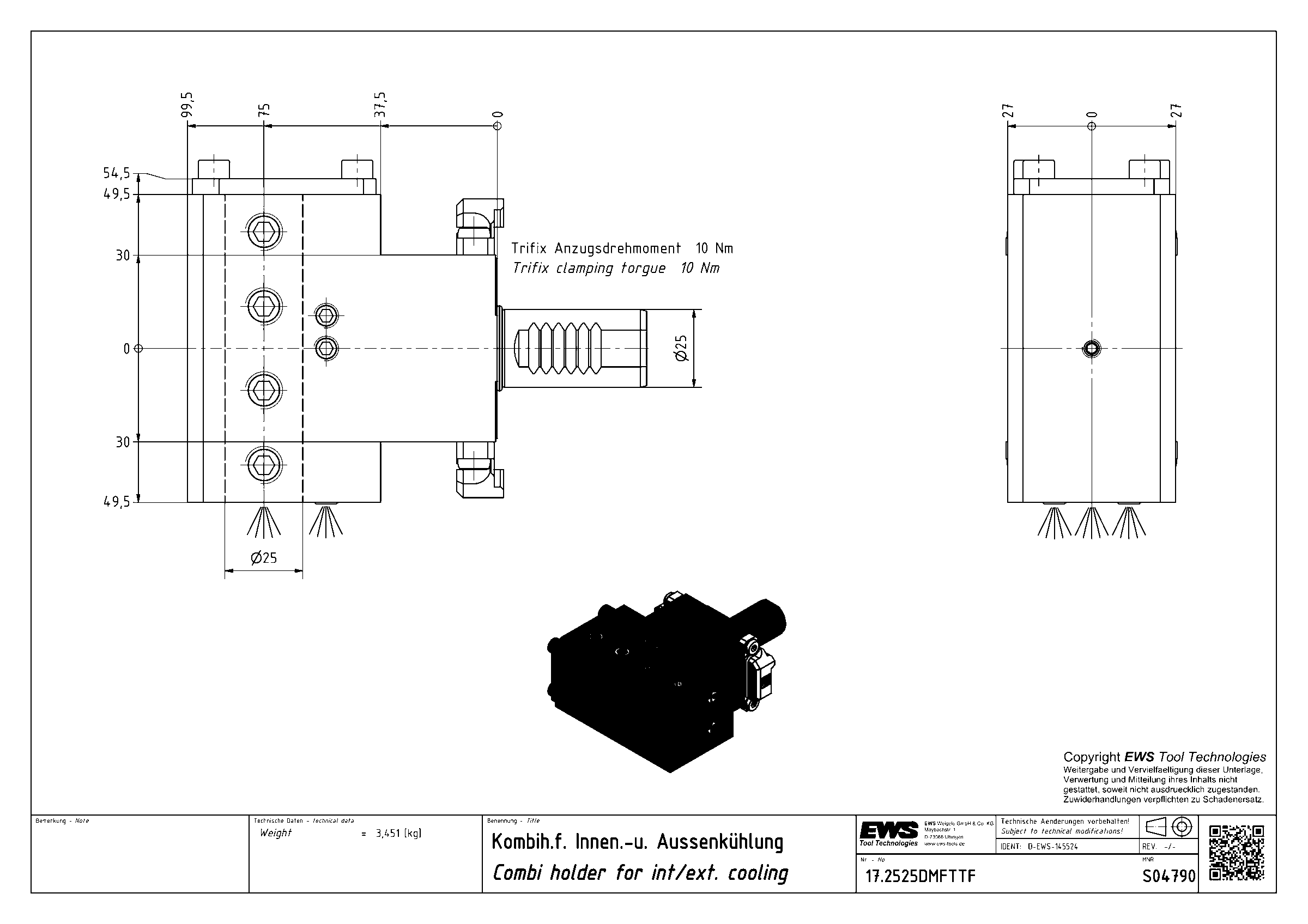

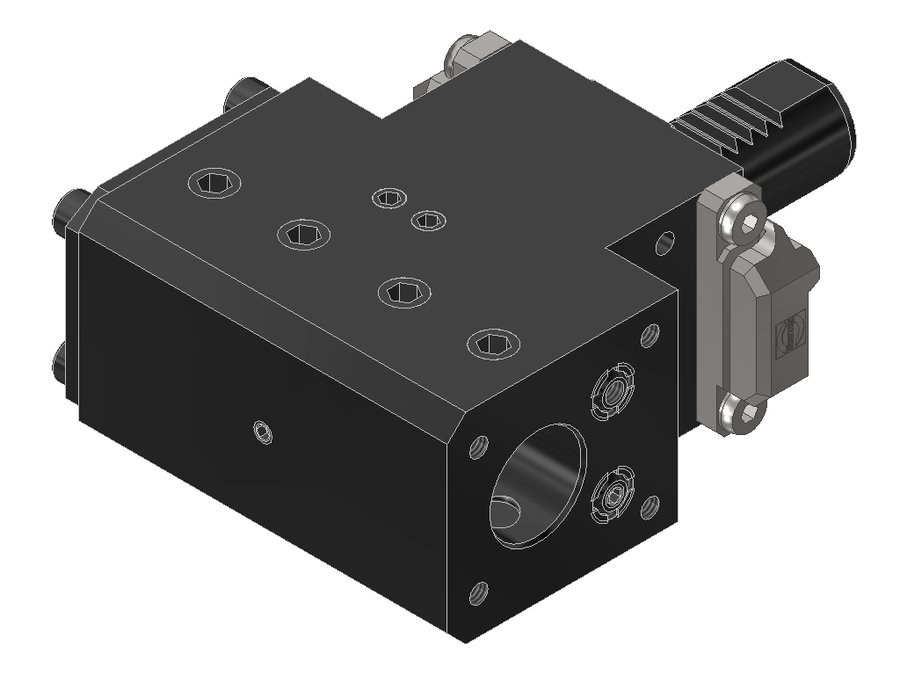

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DMFTTF, хвостовик Ø25, отверстие Ø25 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.2525DMFTTF

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2525DMFTTF, хвостовик Ø25, отверстие Ø25 мм

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаZYL02502215
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментаборштанга Ø25
Функциональная длина75 мм
Вылет LPR99,5 мм
Масса3,451 кг
Высота54 мм
Общая длина147,5 мм
Ширина99 мм
Заказной номер EWSS04790
Радиальная ширина49,5 мм
Функциональная ширина49,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.2525DMFTTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.50V5DCTXX12050VDI50EWS Varia V5120165243
17.2520G200RLW25VDI25борштанга Ø207095142,95
17.2525ABC25VDI25борштанга Ø256085133
17.2525ABCRLW25VDI25борштанга Ø256085132,95
17.2525DE33225VDI25борштанга Ø257599,5147,5
17.2525DMFT25VDI25борштанга Ø257599,5147,5
17.2525DMFTTF25VDI25борштанга Ø257599,5147,5Текущая
17.2525E33225VDI25борштанга Ø2575100148
17.2525E332RL25VDI25борштанга Ø2575100148
17.2525G20025VDI25борштанга Ø257095143
17.2525G200RLW25VDI25борштанга Ø257095142,95
17.2525G200V25VDI25борштанга Ø257095143

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.2525DMFTTF.

Переходники23

  • 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
  • 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
  • 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
  • 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
  • 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
  • 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
  • 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
  • 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
  • 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
  • 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
  • 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
  • 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
  • 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
  • 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
  • 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
  • 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
  • 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
  • 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
  • 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
  • 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
  • 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
  • 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
  • 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
