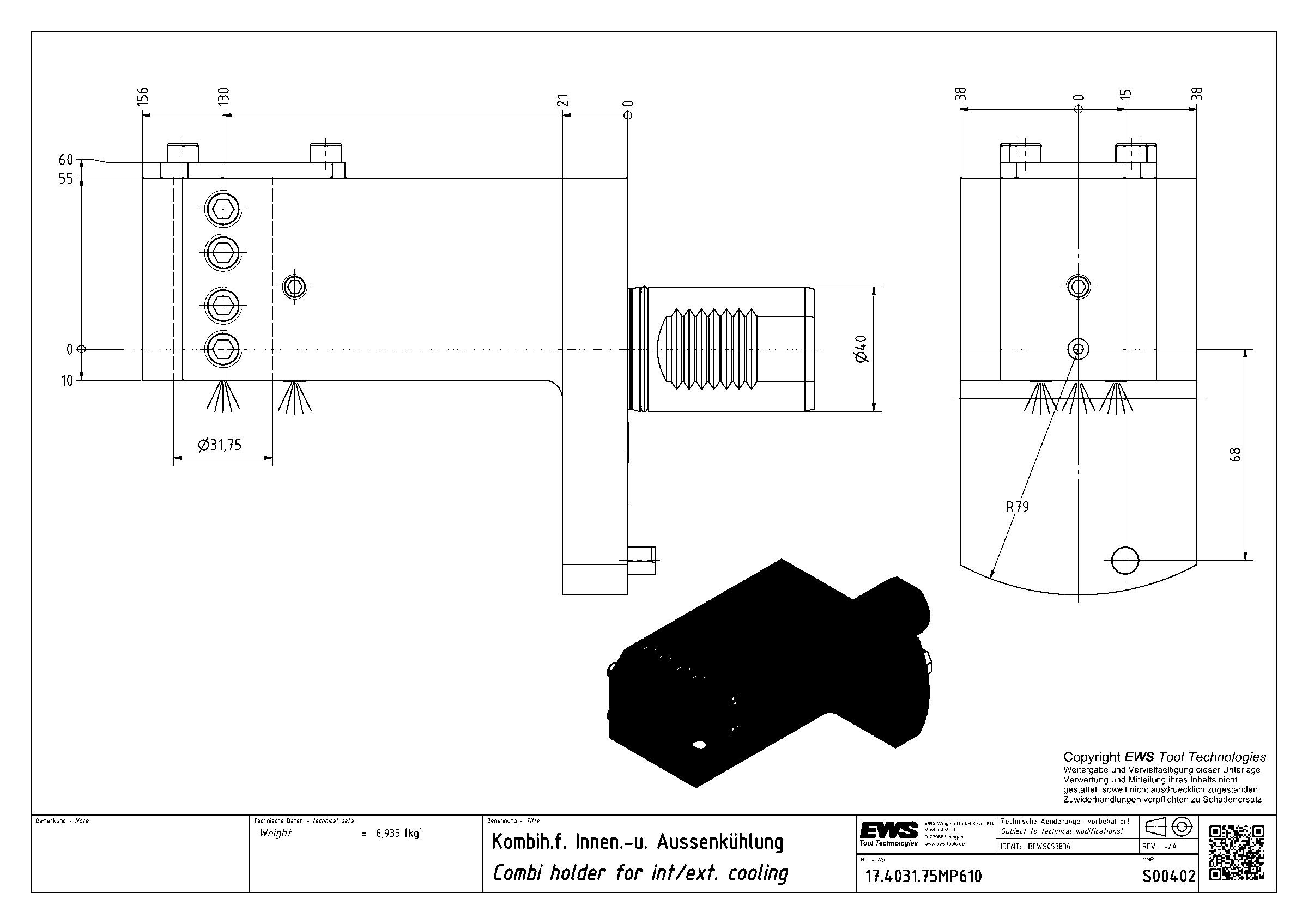

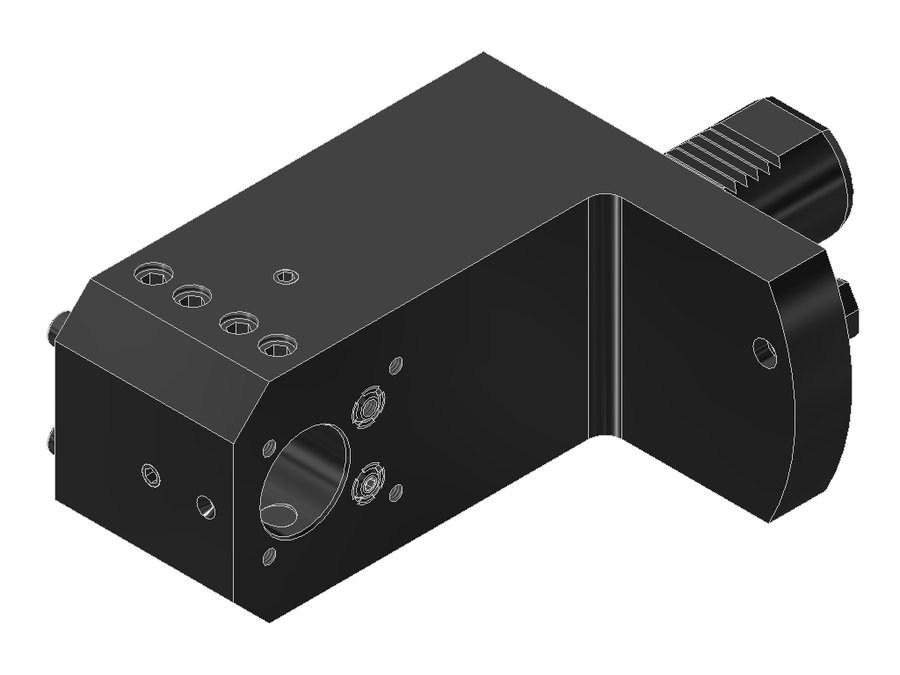

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4031.75MP610, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4031.75MP610

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4031.75MP610, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")

Система фиксации в гнездештифт
Угол выхода90°
Код интерфейса станкаZYV04000415
Код интерфейса инструментаZYL12502235
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø1 1/4"
Функциональная длина130 мм
Вылет LPR156 мм
Масса6,935 кг
Высота76 мм
Общая длина216 мм
Ширина65 мм
Заказной номер EWSS00402
Радиальная ширина55 мм
Функциональная ширина10 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.4031.75MP610 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.3040G300RLW30VDI30борштанга Ø4090115170
17.3040LCTX30VDI30борштанга Ø40100125180
17.3040LCTXTF30VDI30борштанга Ø40100125180
17.3040LCTXTF-PL30VDI30 Prolineборштанга Ø40100130185
17.3040LDCTX30VDI30борштанга Ø40100130185
17.3040LDCTXTF30VDI30борштанга Ø40100130185
17.4031.75MP61040VDI40борштанга Ø1 1/4"130156216Текущая
17.4032CTX40VDI40борштанга Ø32100125188
17.4032CTXTF40VDI40борштанга Ø32100125188
17.4032DCTX40VDI40борштанга Ø32100125188
17.4032DCTXTF40VDI40борштанга Ø32100125188
17.4032Di250X14440VDI40борштанга Ø32144169229

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.4031.75MP610.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
